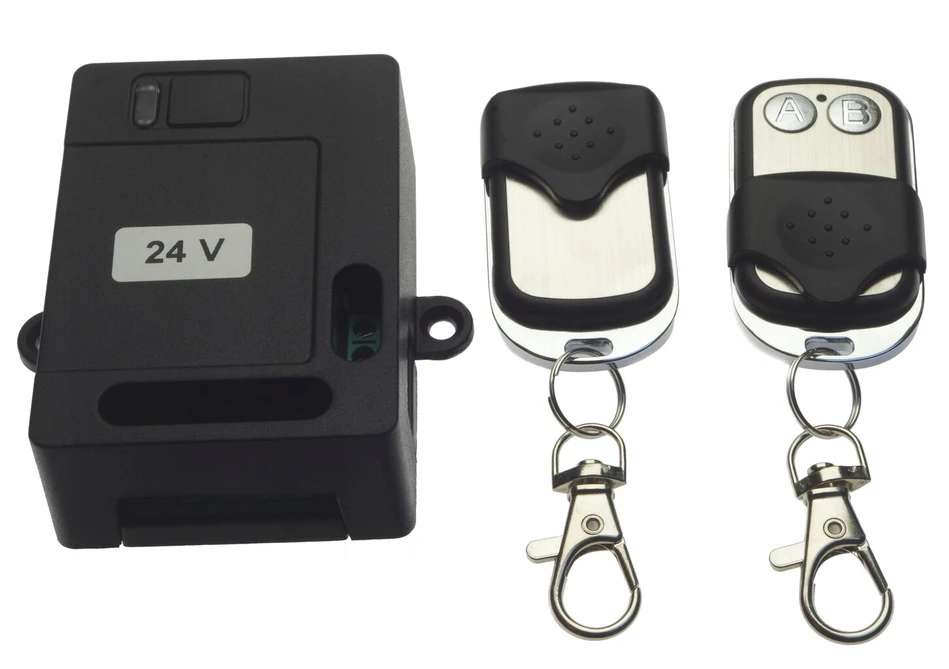

Radijo bangomis valdomas valdiklis garažo vartams 24v

Universalus dviejų kanalų radijo valdiklis MT-MST & NBSP; 24 V

Universalus radijo valdiklis, du kanalai su pastatytomis -in valdymo relėmis.

daugiausia naudojamas valdymui, pvz. Apšvietimas, ventiliacija, oro kondicionierius, elektrinės durys, langai, pramoniniai liftai, vartai, žaliuzės ir kiti elektra valdomi prietaisai, kur reikalingas tokio tipo valdiklis.

MT-CSTER-2010 Techniniai duomenys

1) jautrumas: -105dbm

2) darbinis dažnis ： 433 MHz

3) įtampa ： DC 24 V

4) Poilsio srovė ： ≤6MA

5) Darbinė srovė: ≤40MA (1 kanalas), ≤ 80mA (2 kanalai)

6) Dabartinis maks. Relės kontaktai ： 10A-240 V AC/10A-24V DC/12V DC

7) Darbinė temperatūra ： -40 ℃ - + 80 ℃

8) Dydis ： 75x55x28mm

MT-CSTER-201 Vairuotojo darbo tipai

pakeisti darbo būdą galima atlikti naudojant megztinį Z.

a). & nbsp; laikinas: Nemokama padėtis 1,2,3

Valdymas: Paspauskite mygtuką „Pilot“, „Relay“ ir „Controller“. Kompaktiški kontaktai: com ir ne. Kol mes laikome bandomąjį mygtuką, relė A pritvirtinta. Išsijungs nuotolinio valdymo mygtuką, relę ir valdiklį. Nuvertinti kontaktai: com ir ne.

Valdymas: Paspauskite mygtuką „B“, valdiklio relė įsijungs. Kompaktiški kontaktai: com ir ne. Kol mes laikome bandomąjį mygtuką B, kol relė B bus pritvirtinta. Išlaisvinkite mygtuką B. Nuvertinti kontaktai: com ir ne.

b). & nbsp; flip -flop (a/b) : „Jumper“, įkurtas 2 ir 3 kontaktuose

Valdymas: Paspauskite mygtuką „Pilot“, „Relay“ ir „Controller“. Kompaktiški kontaktai: com ir ne. Paspauskite pilotą B, & nbsp; Relė ir valdiklis išjungs. Atidaryti kontaktai: com ir ne. Tuo pat metu pritvirtins valdiklio relė.

C ). Įjunkite/išjungti (a/a) (b/b) : „Jumper“, įkurtas 1, 2 kontaktuose, 2

Valdymas: Paspauskite mygtuką „Pilot“, „Relay“ ir „Controller“. Kompaktiški kontaktai: com ir ne. Dar kartą paspauskite bandomąjį mygtuką, relė ir valdiklis išjungs. Nuvertinti kontaktai: com ir ne.

Valdymas: Paspauskite mygtuką „B“, valdiklio relė įsijungs. Kompaktiški kontaktai: com ir ne. Dar kartą paspauskite B nuotolinio valdymo mygtuką, valdiklio relė išjungs. Nuvertinti kontaktai: com ir ne.

A ir B relės veikia savarankiškai. Gali būti laisvai įjungti ir išjungti.

Pilotų programavimas ir ištrynimas .

Pilotai užprogramuojami, kai valdiklio korpusas pašalinamas. Būkite atsargūs!

Įjunkite galią, paspauskite mygtuką „mokslas“, LED šviesos „mokslas“ kurį laiką užsidegs ir išeis, paspauskite bet kurį

Nuotolinio valdymo mygtukas Per 6 sekundes, LED „Science“ lemputė mirksės 4 kartus ir išeis. Tai reiškia teisingai programuoti nuotolinio valdymo pultą.

Pastaba: valdiklis gali veikti iki 16 pilotų. 17 ištrina pilotą Nr. 1

Ištrinti visus pilotus iš atminties

Paspauskite mygtuką „Science“ ir palaikykite maždaug 8 sekundes, LED šviesos „mokslas“ užsidegs ir išeis. Tai reiškia teisingai ištrinti visus pilotus.
