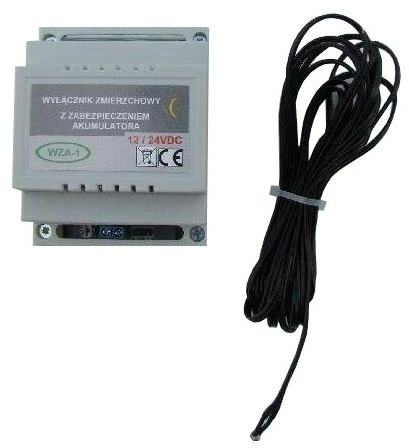

Saulės baterijų prieblandos jungiklis 12v 24v

„Twilight Switch“ su saugumu

Baterija diegimui 12/24vdc

Maksimali apkrova iki 10 a

„Twilight“ jungiklis yra valdiklis, pritvirtinantis duotą imtuvą (pvz., Apšvietimu) po

Tamsa. Valdiklis turi apšvietimo jutiklį ant laido. Prieblandos slenkstis gali būti

Nustatykite P2 potenciometrą. Be to, valdiklis turi akumuliatoriaus įtampos valdymo modulį. Kai

įtampa nukris žemiau nustatyto slenksčio su P1 potenciometru (U1: diapazonas 10,5-12VDC

Įdiegimas 12 V) Valdiklis išjungs imtuvą, kad apsaugotų akumuliatorių nuo tolesnio iškrovos.

RE -BURN yra įmanoma, kai akumuliatoriaus įtampa padidėja virš jungiklio įtampos

(u1) + histerezė U2 (diapazonas maždaug 0,5–1,2 V rinkinys su p3 potentiometru). Apibendrinant, imtuvas bus

Įgalinta tamsiu paros metu, jei akumuliatoriaus įtampa yra virš slenksčio U1. Duota

Įtampos yra skirtos 12 V diegimams, o 24 V diegimas yra 2x aukštesnis. 12 ar 24 V sistemos pasirinkimas turėtų būti

Padarykite megztinį su modulio maitinimu. Megztinis su viduryje su kairiuoju kaiščiu yra

12 VDC pasirinkimas dešinėje su dešine yra 24 VDC.

Išėjimo elementas yra relė, kurios atsparumo apkrovoms (pvz., Lempos lemputė, šildytuvas) arba 5A indukcijai (varikliams, siurbliams, siurbliams, solenoidiniams vožtuvams ir kt.). Jei jums reikia valdyti didesnę apkrovą, naudokite išorinį kontaktorių. Relės pritvirtinimą signalizuoja LED. U2 histerezės pokytis turi įtakos U1 imtuvo atjungimo prie slenksčio slenksčiui, taip pat pakeitus U2, reikia ištaisyti U1 nustatymą. Norint palengvinti nustatymų pakeitimą, galima pašalinti valdiklio dangtį.

taip pat gali būti naudojamas kaip tipinė akumuliatoriaus apsauga - tokiu atveju mes tiesiog neprijungiame apšvietimo jutiklio.

Galimų taisyklių aprašymas

Surinkimas ir ryšys.

Valdiklis pritvirtintas prie DIN bėgio. Apšvietimo jutiklį prijungiame prie apatinio kubo, jei

Poreikis gali būti pratęstas vielos min. 0,5 mm2. Pats jutiklis yra geriausiai ekranuotas prieš veiksmą

Vanduo, sniegas, pvz. Po „Plexiglass“ gabalėliu, greitu ir tt. Toliau mes pasirenkame 12 V arba 24 V sistemos megztinį.

Mes prijungiame imtuvą pagal 12 V ar 24 V diagramą ir galiausiai maitinimo šaltinį.

Žemiau yra 12 V surinkimo schema.

PIN kaiščiai. Maitinimas

1 yra masė arba minusas galia

Nuo 2 iki + maitinimo šaltinis (diapazonas 10-15 V)

3 yra + akumuliatoriaus įtampa

Kaip matote diagramoje su 12 V kaiščiais 2 ir 3, yra kompaktiški, o imtuvas valdomas

Relė iš pliuso maitinimo šaltinio (atėmus imtuvą visam laikui, kad būtų minus akumuliatorius). Jumper

12/24 V, žinoma, kairėje padėtyje.

Žemiau yra 24 V surinkimo schema.

PIN kaiščiai. Maitinimas

1 yra masė arba minusas galia

Nuo 2 iki + maitinimo šaltinis (diapazonas 10–14 V)

3 yra + akumuliatoriaus valdymo įtampa, t. Y. Šiuo atveju plius antra baterija (diapazonas iki

30 VDC). Taigi valdiklį maitina 1 ir 2 (12 V) kaiščiai, o išmatuoja įtampą iš įvesties

Antrosios baterijos matavimas (1 ir 3 kaiščiai).

24 V imtuvas valdomas 24 V tiekimo relė (atėmus imtuvą visam laikui

iki pirmosios baterijos minuso). Reikšminga 12/24 V, žinoma, tinkamoje padėtyje.

Pastaba. Valdiklio maitinimas, t. Y. 1 ir 2 kaiščio įtampa turėtų būti 12 V (diapazonas 10-15 V).

Suteikus aukštesnę įtampą šiems kaiščiams, vairuotojas pakenks! Aukštesnė įtampa 24 V

(maksimalus 30 V) gali būti tik tarp 1 ir 3 kaiščių (masė ir įėjimo matavimo).

d Techninis

12VDC valdiklio maitinimo šaltinis 1 ir 2 kaiščiams (diapazonas 10-15 V)

MAX matavimo įtampa (1-3 kaiščiai): 30vdc

Energijos suvartojimas veikimo metu iki 60 mA su relė

Energijos suvartojimas relės metu išjungta iki 15MA

Maks. Relės apkrova 10a (pasipriešinimas) arba 5a (indukcija)

Temperatūra nuo –20 iki +40c

Valdiklio tvirtinimo plotis 7 cm

Montavimas DIN geležinkeliui

Gamyklos valdiklis.
