Staubli Mc4 jungčių komplektas laidui 4/6 mm2, originalus

MC4 - fotoelektrinių jungčių rinkinys 4 mm2 arba 6 mm2 skerspjūvio

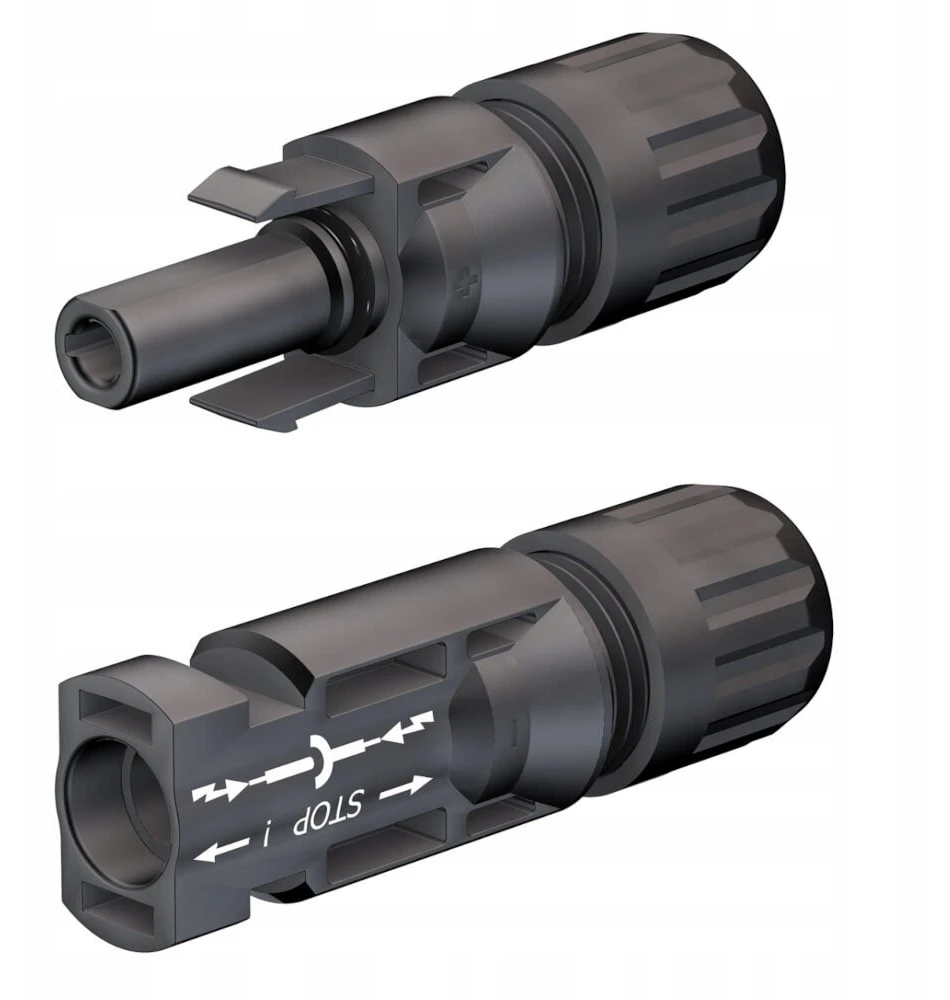

Fotoelektrinių jungčių rinkinį sudaro kištukas su PIN mc4 - KST4/6 X (1 vnt) ir lizdai su PIN mc4 - kbt4/6 x (1 vnt), skirtas kabeliams, kurių kryžius yra 4 mm2 arba 6 mm2 ir bendras skersmuo (su izoliacija) nuo 5,5 iki 7,4 mm . Jungtys yra atsparios vandeniui, atsparios aukštai temperatūrai ir UV spinduliams. Labai geros kokybės plastikinis korpusas su skląsčio sistema užtikrina elektros ir priešgaisrinės saugos saugumą. Vidinių elektrinių kontaktų dizainas garantuoja ilgalaikį stabilų ir bėdų, o ne operaciją, su kuo mažesniais pagamintos energijos nuostoliais. Jungčių kokybę patvirtina gauti gauti sertifikatai: Tüv-Rheinland, UL, CSA, CQC, JET, Ore atsparumas druskoms, Amoniako atsparumas yra ore .

rinkinyje yra lizdas su kištuku ir originaliomis specialiomis jungtimis (PINS)

Tai yra originalus Šveicarijos kompanijos „Stäubli“ (daugia kontaktų) produktas, kuriam būdingas patikimumas ir ilgaamžiškumas visomis sąlygomis. Jis pagamintas iš geriausių rinkoje esančių komponentų.

Specifikacija:

Max sistemos įtampa: 1000 V DC /1500 V DC (IEC)

IEC nominali srovė: & nbsp; (85 ° C) - 39 A

Darbinė temperatūra: & nbsp; 40 ° C ... + 90 ° C (IEC)

Apsaugos laipsnis:

• IP65
• IP68 (1 valanda/1 metras)
• ip2x (atjungimas)

Kontaktinis pasipriešinimas: & nbsp; & lt; 0,25 MΩ

Kontaktinis tipas: Ø 4 mm bananų jungtis, pagaminta iš konservuoto vario, lizdų viduje yra elastinių elementų, gerinančių elektrinį kontaktą - „Multi -ms®

Maksimali sistemos įtampa:

• 1000 V DC / 600 V DC (UL)
• 1000 V DC /1500 V DC (IEC)

Nominali srovė: IEC (90 ° C)

• 17A - 50 A (priklausomai nuo kabelio kryžiaus)

Nominali srovė: IEC (85 ° C)

• 17A - 45 A (priklausomai nuo kabelio kryžiaus)

Bandymo įtampa:

• 12 kV (1000 V DC (IEC))
• 16 kV (1500 V DC (IEC))

Darbinė temperatūra:

• - 40 ° C ... + 90 ° C (IEC),
• - 40 ° C ... + 75 ° C (ul)
• - 40 ° C ... + 70 ° C (gatvė 14 AWG)

Maksimali temperatūra:

• 105 ° C (IEC)

Apsaugos laipsnis:

• IP65
• IP68 (1GOD/ 1 metras)
• ip2x (atjungimas)

Taršos kategorijos/detalės matavimas/detalė

• CAT III / 3

Kontaktinis pasipriešinimas (maždaug 25 metai) garantuojama: ≤ 0,35MΩ

Apsaugos klasė:

• 1000 V DC: II
• 1500 V DC: 0

Ryšio su kabeliu tipas:

• TELIST

Apsauga nuo atjungimo:

• Įdegimo sistema

izoliacija:

• pa (poliamidas)

degumo klasė:

• UL94-VO

kabelio droselis:

• Pagal EN 50521: 2008

sertifikatai:

• Tüv -rheinland Pagal EN5021 - R60028286
• Tüv -rheinland pagal standartą 2PFG2330 - R60087448
• ul. Pagal standartą, ul. 6702 - E343181
• Ore atsparumas druskos atsparumui (pagal IEC 60068-2-52)
• Ore atsparumas amoniakui: 1500h, 70 ° C/70% RH, 750pppm

kituose aukcionuose:

• Originalios MC4 jungtys, skirtos montuoti ant laidų ir korpusuose
• Nauja „MC4 EVO“ jungčių serija, suderinama su MC4
• MC4 lygiagrečios jungtys, skirtos jungiamoms skydų grandinėms
• MC4 ir MC4 EVO 2
montavimo įrankiai
• Saulės kabeliai „Flex Sol Evo TX“ ( 1500 VDC, remiantis EN 50618 )

Fotoelektrinių jungčių atveju svarbiausia yra tai, kad jų parametrai yra stabilūs per 25 metų diegimo metus. Minimalus ir stabilus MC4 jungčių atsparumas kontaktiniam kontaktui garantuoja maksimalų finansinį pelną dėl minimalių energijos nuostolių, paslaugų pertraukų trūkumo ir nesėkmių bei priešgaisrinės saugos. Jungčių kontaktai yra pagaminti iš konservuoto vario, kuris, skirtingai nuo sidabro pastatyto vario, suteikia mažesnį elektrocheminės korozijos greitį tiek kartu su papildiniais, tiek kartu su jungčių konservuotais spaustukais.

Naujų „MC4 EVO2“ jungčių konstrukcija leidžia dirbti su 1500 V įtampa ir siunčiant daug didesnes sroves (4 mm² kabeliui - 45 A). „Multi-Contact“ laimėjo šiuos jungčių sertifikatus: ul, Tüv, IP68 1H/1M sandarumą, atsparumą druskai ore ir dujų amoniake . Jungtys gali būti sujungtos su 2,5 kryžiaus pjūviais; 4; 6; 10 mm². „Flex Sol EVO TX“ saulės kabeliai atitinka naujausią EN 50618 standartą, o geros kokybės vario dėka jie suteikia minimalų įtampos lašą. Jiems būdingi labai geri mechaniniai, cheminiai ir aplinkos parametrai. Yra padengtos medžiaga, kuri riboja rūkymą.

Produktas yra naujas, originalus, nenaudojamas, supakuotas gamykloje.
