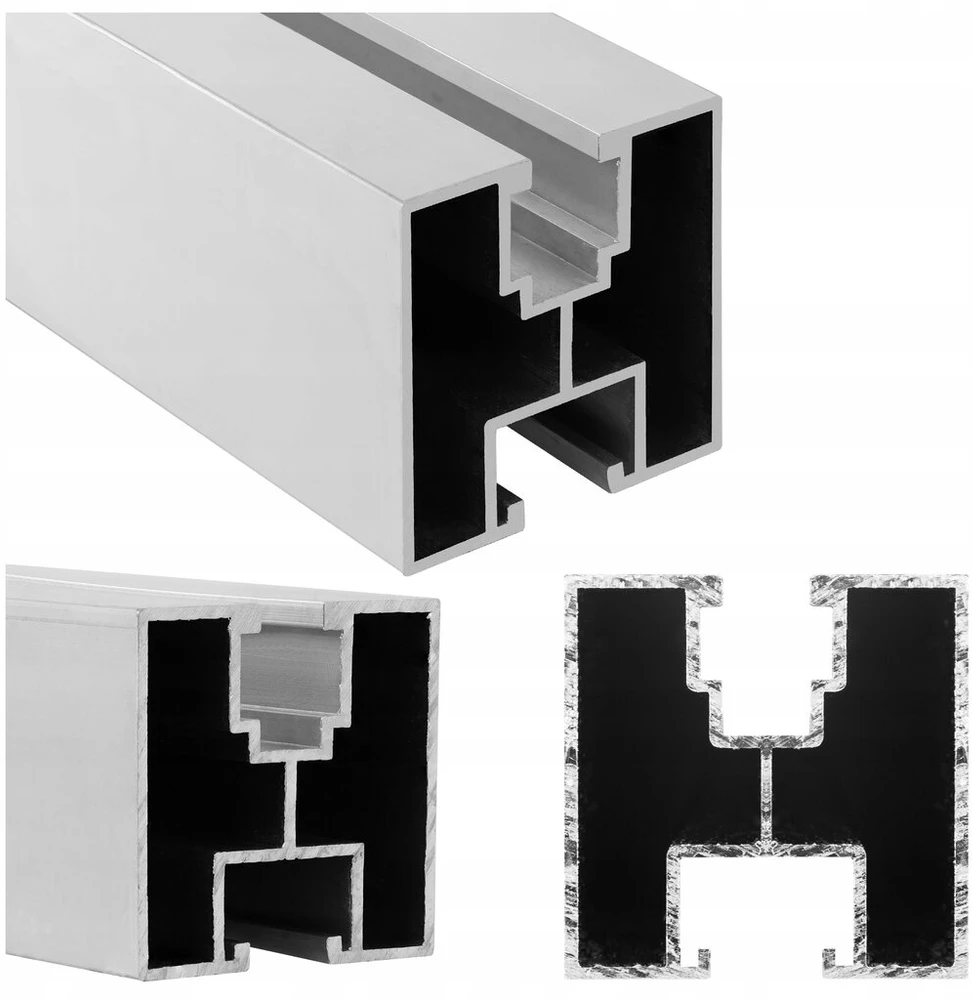

aliuminio montavimo bėgio profilis 40x40mm 2070mm PV skydeliams

Surinkimo bėgis, kurio ilgis yra 2070 mm, leidžiant būti sumontuoti 2 plokštes, kurių plotis iki 995 mm .

Profilis buvo pagamintas iš aukštos kokybės aliuminio rūšių 6063, T66 , dėl to, kas yra 30% daugiau patvarios nei standartiniai profiliai, pagaminti iš 6060 PA38 lydinio. Produktas yra atsparus oro sąlygoms , Taigi ji daugelį metų nepraras savo savybių.

Bėgelis buvo pritaikytas pritvirtinti fotoelektrines plokštės, naudojant vidurinę ir galutinę sagtis. Spaustukai pritvirtinti prie viršutinio kanalo Bėgiai su „M8 Allen“ varžtais ir M8 slenkančiais įvadais (su rutuliu ar kvadratu).

Apatinis kanalas Tai leidžia įdiegti profilį: montuojantys dviejų varžtų varžtų, stogo rankenų, laikiklių ar kitų montavimo elementų adapterių. Įrengimas atliekamas naudojant M10 varžtus (su šešiakampės ar ašaros galvutėmis) ir M10 flanšo veržlėmis.

Techniniai duomenys:

simbolis: P4040-2070
Ilgis: 2070 mm (± 5 mm)
Skyriaus matmenys: 40 x 40 mm
Medžiaga: aliuminis (6063 rūšis, T66, storis 1,2 mm)
Svoris: 0,80 kg/m
Viršutinis kanalas: M8 stumdomam grioveliui (kvadratas arba su rutuliu)
Apatinis kanalas: ant „M10“ varžto (su šešiakampė ar ašaros galva)

Application

Teisingai montuojant fotoelektrines skydelius ant stogo, reikia naudoti daugybę griežtai suderintų elementų.

Fotoelektrinių plokščių montavimo elementai skiriasi priklausomai nuo stogo, ant kurio reikia rasti konstrukciją. Be to, įstrižų stogų atveju elementai taip pat pasirenkami stogo dangų tipui.

Pateiktas produktas gali būti naudojamas kuriant šias surinkimo konstrukcijas:

Plokščias stogas
Ant įstrižo stogo - stogo čerpė, bituminė pūslelinė
Ant įstrižo stogo - keraminės plytelės
Ant įstrižo stogo - karpių plytelės
Ant įstrižo stogo - lapas, pritvirtintas prie stovinčios siūlės

Žemiau rasite nurodytų elementų, kurie turėtų būti užpildyti kiekvieno iš išvardytų tipų atveju.

Visus komponentus galite rasti kituose mūsų aukcionuose!

Plokščio stogo konstrukcija

Surinkimo struktūra, leidžianti montuoti fotoelektrines plokštes ant plokščio stogo.

Norint pasiekti pakankamai daug elektros energijos pasiekimų, fotoelektrinės plokštės turi būti montuojamos kampu, palyginti su saulės šviesos kampu. Lenkų sąlygomis optimalus saulės baterijų montavimo kampas yra apie 30 °, o tai plokščiais stogais verčia specialių atraminių konstrukcijų poreikį.

Planuodami fotoelektrinių plokščių montavimą ant plokščio stogo, be to, kad maksimaliai padidintumėte maitinimo šaltinį, taip pat turėtumėte atsižvelgti į tokius aspektus, tokius kaip tinkamą konstrukcijos apsaugą nuo vėjo gūsių, stogo apkrovos talpos, plokščių skaičių.

Elementų, reikalingų surinkimo struktūrai, pavyzdys:

Montavimo geležinkelis
du -tire sraigtai
Trikampis laikiklis
Profilio jungtis
Centrinė sagtis
Paskutinė sagtis
Silikulio varžtas arba Teowa varžtas
Robby riešutas
Alleno varžtas
Kvadratinis griovelis (veržlė) arba stumdomas griovelis su rutuliu

Kelio stogo konstrukcija - stogo dangos plytelės, bituminė juostinė pūslelinė

montavimo konstrukcija, leidžianti montuoti saulės baterijas ant įstrižo stogo, padengto metaliniu stogo plytele arba bitumine juostinė pūslelinė.

Fotoelektrinių plokščių įrengimo atveju ant įstrižo stogo, saugos priežastys neįmanoma nustatyti nuorodų kitu kampu nei stogo šlaitas.

Metalinės stogo dangos skardinės yra viena populiariausių Lenkijos stogo dangų rūšių. Fotoelektrinių plokščių montavimas ant įstrižo stogo, padengto jame, nėra pagrindinė problema.

Elementų, reikalingų surinkimo struktūrai, pavyzdys:

Montavimo geležinkelis
Du stygų varžtas su adapteriu
Profilio jungtis
Centrinė sagtis
Paskutinė sagtis
Silikulio varžtas arba Teowa varžtas
Robby riešutas
Alleno varžtas
Kvadratinis griovelis (veržlė) arba stumdomas griovelis su rutuliu

Fotoelektrinių plokščių įrengimo atveju ant įstrižo stogo, saugos priežastys neįmanoma nustatyti nuorodų kitu kampu nei stogo šlaitas.

Fotoelektrinių plokščių montavimui ant stogo, padengto keraminėmis plytelėmis, reikia naudoti papildomą elementą, kuris yra standartinis plytelių laikiklis, pritvirtintas prie stogo gegnių. Montavimo profiliai prisukami prie rankenų, prie kurių pritvirtintos plokštės.

Elementų, reikalingų surinkimo struktūrai, pavyzdys:

Montavimo geležinkelis
plytelių rankena
Profilio jungtis
Centrinė sagtis
Paskutinė sagtis
Silikulio varžtas arba Teowa varžtas
Robby riešutas
Alleno varžtas
Kvadratinis griovelis (veržlė) arba stumdomas griovelis su rutuliu

Kelio stogo konstrukcija - karpių plytelės

Montavimo konstrukcija, leidžianti montuoti saulės baterijas ant iškreipto stogo, padengto karpių plytelėmis.

Fotoelektrinių plokščių įrengimo atveju ant įstrižo stogo, saugos priežastys neįmanoma nustatyti nuorodų kitu kampu nei stogo šlaitas.

Kai montuojate fotoelektrines plokštės ant įstrižo stogo, padengto karpių plytelėmis, naudojamos papildomos rankenos, pritaikytos prie tokio tipo dangos. Jie pritvirtinti prie stogo gegnių, nuėmus viršutinį plytelės sluoksnį, o montavimo bėgiai pritvirtinti prie rankenų.

Elementų, reikalingų surinkimo struktūrai, pavyzdys:

Montavimo geležinkelis
karpių rankena
Profilio jungtis
Centrinė sagtis
Paskutinė sagtis
Silikulio varžtas arba Teowa varžtas
Robby riešutas
Alleno varžtas
Kvadratinis griovelis (veržlė) arba stumdomas griovelis su rutuliu

Kelio stogo konstrukcija - pritvirtintas lakštas su stovinčia siūle

tvirtinimo konstrukcija, leidžianti pritvirtinti fotoelektrines plokštės ant įstrižo stogo, padengto lakštinio metalo, pritvirtinto prie stovinčios siūlės, lakštinį metalą.

Fotoelektrinių plokščių įrengimo atveju ant įstrižo stogo, saugos priežastys neįmanoma nustatyti nuorodų kitu kampu nei stogo šlaitas.

Fotoelektrinių plokščių montavimo ant stogo montavimo su lakštinio metalo konstrukcija ant siūlės pritvirtinta tiesiai prie stogo dangos. Šios sistemos atveju naudojamas papildomas elementas yra taip vadinama siūlės rankena.

Elementų, reikalingų surinkimo struktūrai, pavyzdys:

Montavimo geležinkelis
Siūlės rankena
Profilio jungtis
Centrinė sagtis
Paskutinė sagtis
Silikulio varžtas arba Teowa varžtas
Robby riešutas
Alleno varžtas
Kvadratinis griovelis (veržlė) arba stumdomas griovelis su rutuliu

Taikymo pavyzdys:
