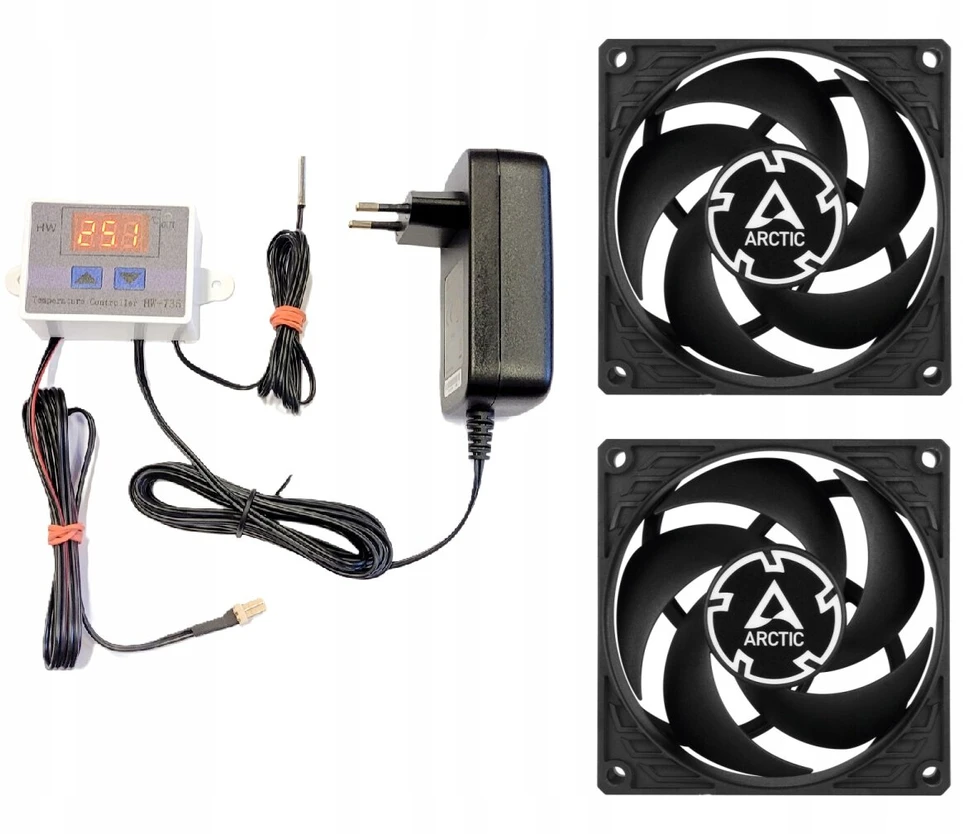

2 ventiliatorių rinkinys su maitinimo šaltiniu ir termostato aušinimo keitikliui, keitiklis

paruoštas rinkinys, skirtas aušinimui, keitikliui, keitiklis. Versija su 2 80 mm ventiliatoriais. Tiesiog prijunkite papildinius ir nustatykite ventiliatoriaus įjungimo ir išjungimo temperatūrą. Pvz., Nustatę tvirtinimo temperatūrą po mygtuku 28 ° C temperatūroje ir perjungimo temperatūrą, esant mygtukui 30 ° C temperatūroje, ventiliatorius įjungs 30 ° C temperatūrą ir išjungs po aušinimo iki 28 ° C. Ekranas visą laiką parodys dabartinę temperatūrą, abu, kai ventiliatorius įjungtas ir išjungtas. Termostatas prisimena nustatymus atjungus.

ventiliatoriaus parametrai:

Modelis: Arctic P8 PWM PST
Dydis: 80x80x25mm
Rotacijos greitis: 3000 aps / min.
Vielos ilgis: 40 cm
Ašmenų skaičius: 5
Guolis: hidraulinė (FDB)
įtampa: 12v
Dabartinis vartojimas: 0,14a
Montavimo varžtai rinkinyje

Maitinimo parametrai su termostatu:

maitinimo šaltinis: 12 V (pridedamas maitinimo šaltinis)
Maksimali srovė: 2.5a
3pin papildinys
Reguliavimo diapazonas: nuo -50 ° C iki +110 ° C
Matavimas zondas vandeniui atsparaus korpuso
Kabelio ilgis su zondu: 100 cm
Kabelio ilgis nuo maitinimo šaltinio iki termostato: 150 cm
Termostato laido ilgis gerbėjams: 100 cm
Termostato indikacijos yra apytiksliai, panašios į tikrąją temperatūrą.

Programavimo instrukcijos:

Laikydami mygtuką, mes nustatėme tvirtinimo temperatūrą (nustatyta temperatūra mirksės)
Laikydami mygtuką, mes nustatėme perjungimo temperatūrą (ji turi būti žemesnė už perjungimo temperatūrą)
Pavyzdys: Jei nustatysime 25 ° C ir nustatysime 24 ° C, ventiliatorius įsijungs 25 ° C temperatūroje ir išjungs atvėsus į & nbsp; 24 ° C
Vienu metu esančio + mygtuko laikymas leidžia nustatyti temperatūros indikacijų pataisą (pagal numatytuosius nustatymus 0,0)
Diodas, šalia temperatūros ekrano, nurodo įjungti ventiliatorių
Pagrindinė taisyklė: & GT; = aušinimo funkcija, o & lt; = šildymo funkcija

Termostato versija su 3 mygtukais:

Paspaudę pirmąjį rinkinio mygtuką, nustatykite reikšmes:
P0 - Temperatūros pritvirtinimas
P1 - perjungimo temperatūra (turi būti žemesnė už tvirtinimo temperatūrą)
p2 - rodomos temperatūros pataisa (0,0)
P3 - Pradėkite atidėti (-us)
Pavyzdys: Jei nustatysime 25 ° C ir P1 rinkinį 24 ° C, ventiliatorius įjungs 25 ° C temperatūrą ir išjungs po aušinimo iki 24 ° C
Diodas, šalia temperatūros ekrano, nurodo įjungti ventiliatorių
Pagrindinė taisyklė: P0 & GT; P1 = aušinimo funkcija, o p0 & lt; P1 = šildymo funkcija.
