Šakotuvas Multiswitch 9 / 8...

Pagrindinė informacija

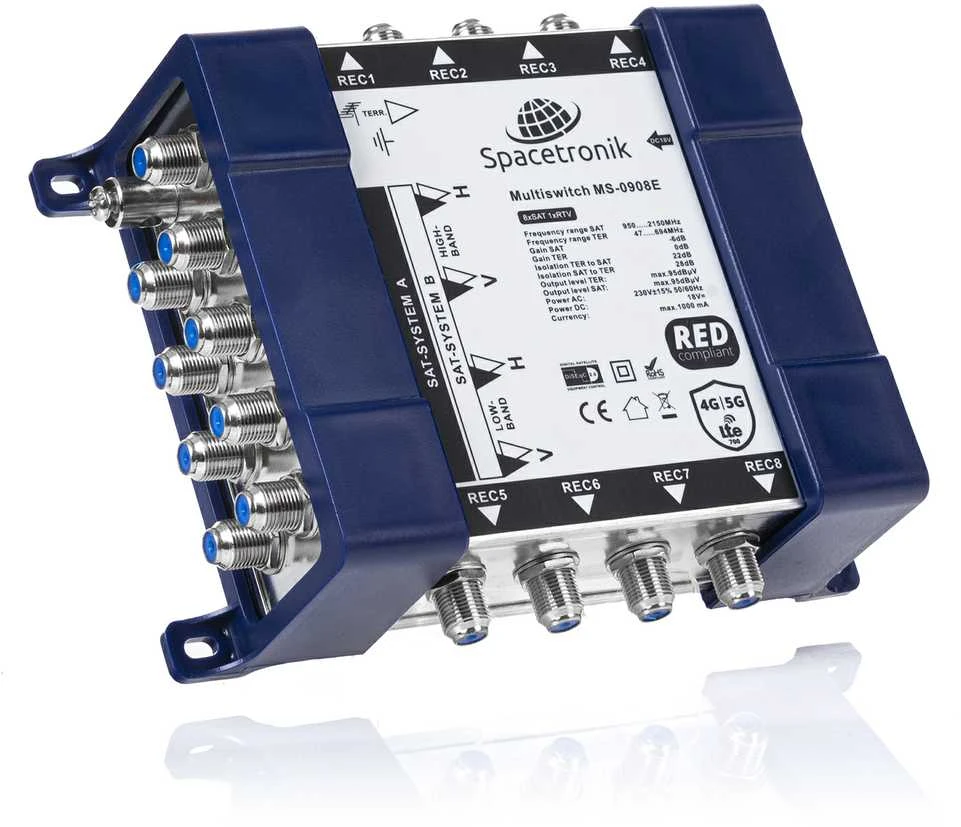

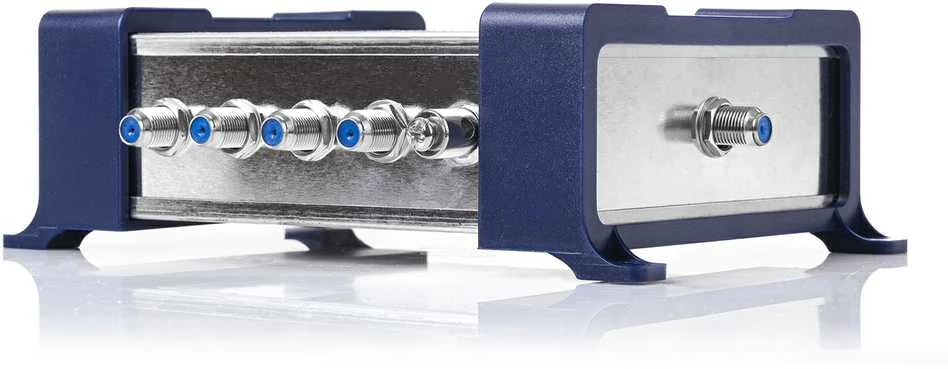

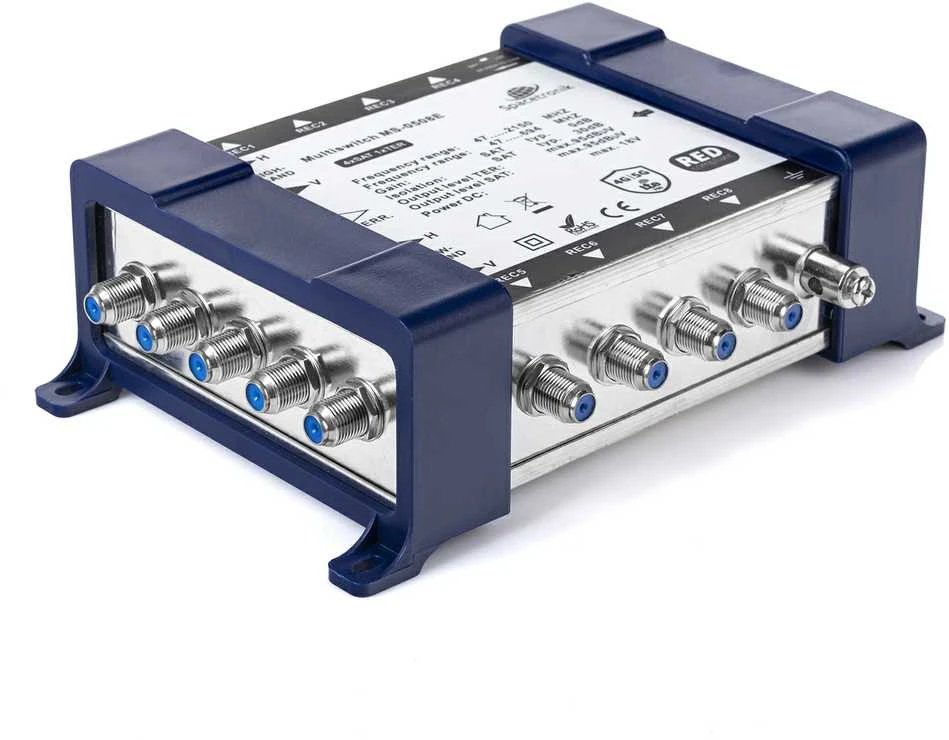

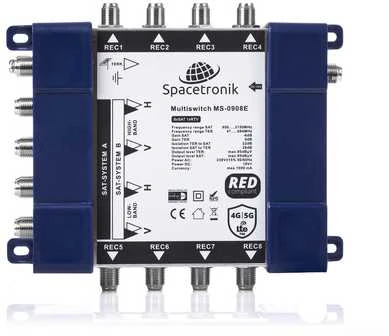

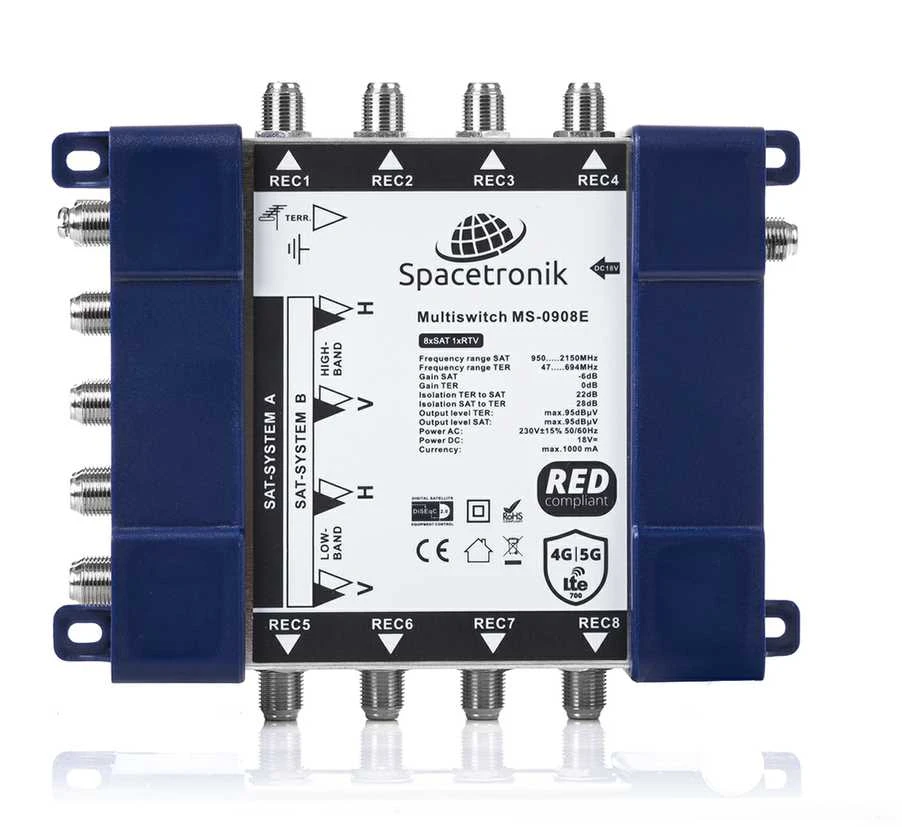

Spacetronik E serijos MS-0908E terminalinis multijungiklis skirtas DVB-S2 ir DVB-T/T2 antenų instaliacijoms. Jis leidžia paskirstyti palydovinius ir antžeminius signalus į 8 RTV-SAT lizdus. Įrengtas 8 SAT įėjimais, 1 TER įėjimu ir 8 kombinuotais signalo išėjimais. F tipo jungtimis. Išoriniu maitinimo šaltiniu.

Paraiška

Skirta antenų instaliacijų pastatuose išplėtimui. Suderinamas su palydovinėmis (min. 0,8 m) ir antžeminėmis antenomis. Naudojamas patalpose, apsaugotoje nuo oro sąlygų. Suderinamas su palydoviniais imtuvais, DVB-T/T2 imtuvais ir RTV-SAT abonentiniais lizdais.

Specifikacija

Įėjimai ir išėjimai
- Įėjimų skaičius: 8 SAT, 1 TER
- Išėjimų skaičius: 8
- Jungtys: F tipo kištukas
- Įėjimo / išėjimo varža: 75 omai

Dažniai ir pelnas
- Palydovinės radijo bangų dažnių diapazonas: 950–2150 MHz
- TER dažnių diapazonas: 47–694 MHz
- SAT stiprinimas: nuo -3 iki 6 dB
- TER stiprinimas: nuo -3 iki 4 dB

Izoliacija ir slopinimas
- TER ir SAT izoliacija: 30 dB
- SAT ir TER izoliacija: 28 dB
- H/V poliarizacijos atskyrimo izoliacija: 25 dB
- Išėjimo izoliacijos TER: 22 dB
- Izoliacija išėjimo - išėjimo SAT: 30 dB
- SAT įvesties grįžtamasis nuostolis: 10 dB
- SAT išėjimo grįžtamasis nuostolis: 7 dB
- TER įvesties grįžtamojo signalo nuostoliai: 11 dB
- TER išėjimo grįžtamasis nuostolis: 8 dB

Išvesties lygiai ir maitinimo šaltinis
- SAT išėjimo lygis (IMD3 - 35 dB): 100 dBV
- TER išėjimo lygis (IMD3 - 60 dB): 88 dBV
- Maitinimo šaltinis: maks. 18 V
