Šakotuvas Multiswitch 5 / 6...

Pagrindinė informacija

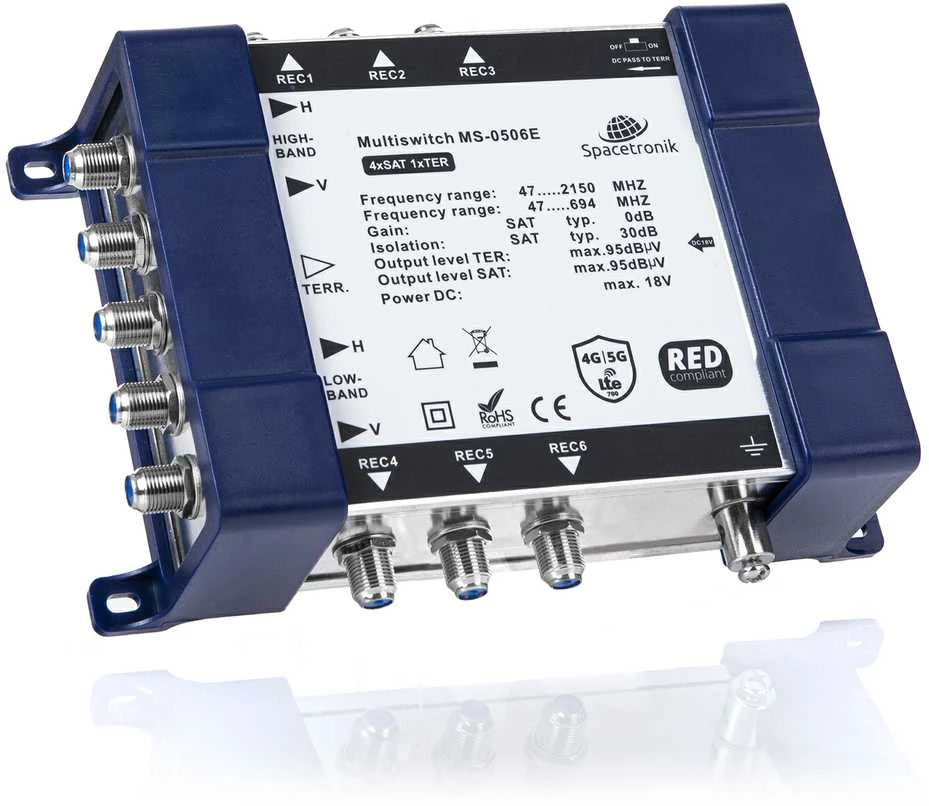

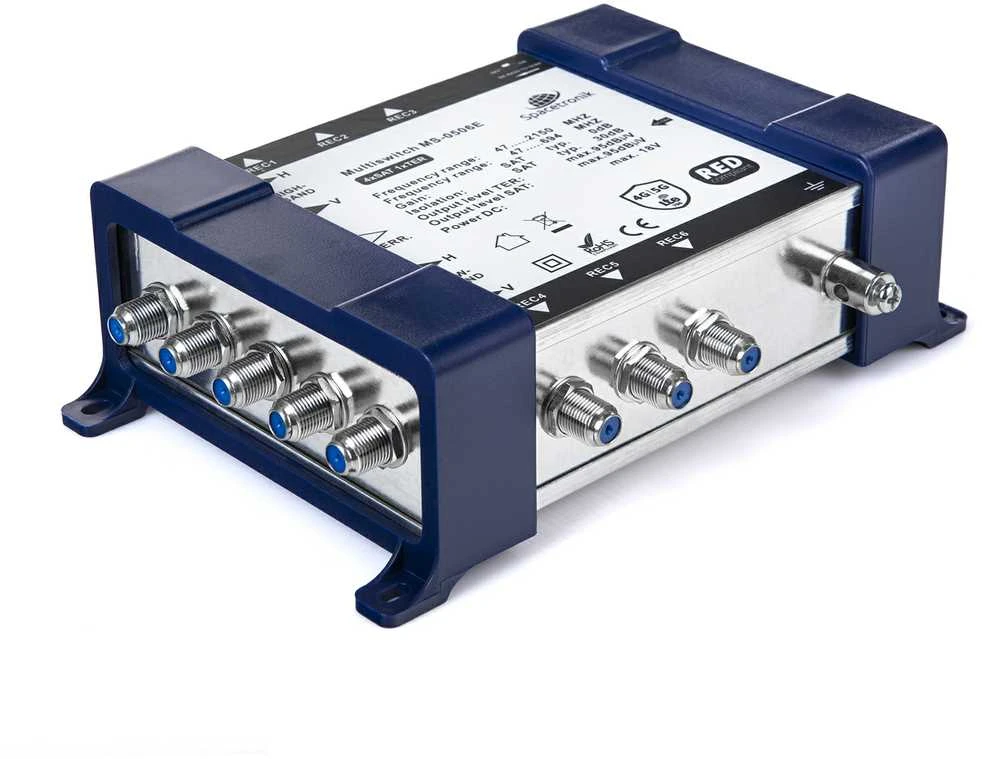

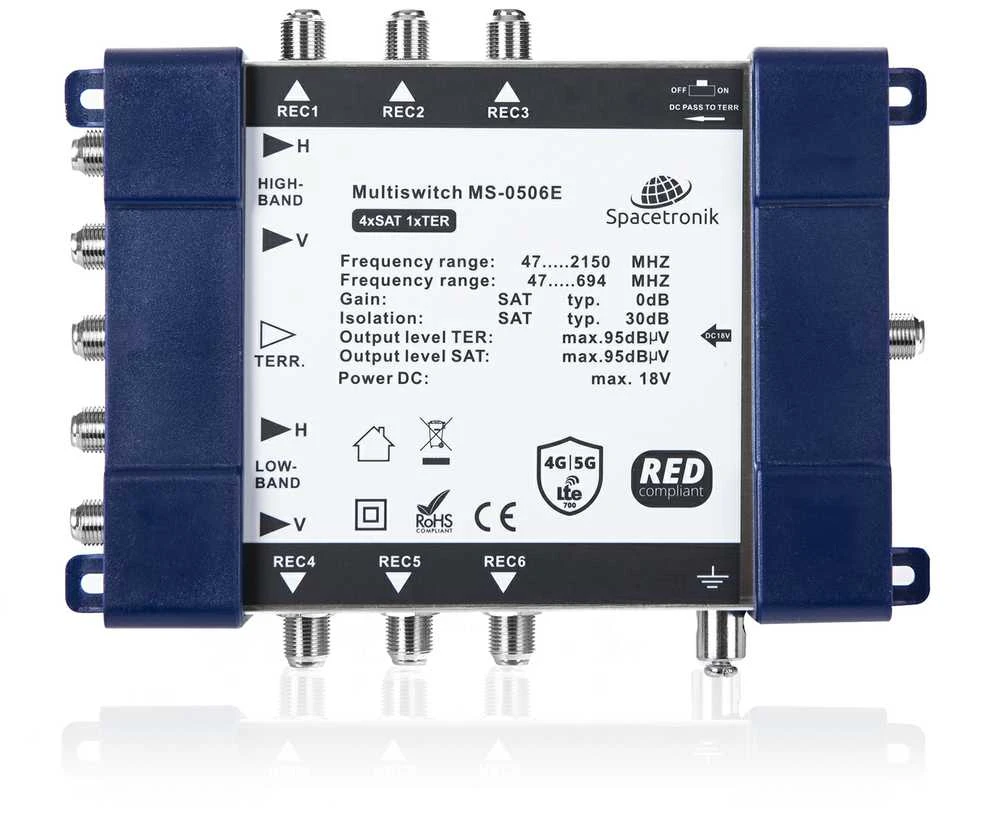

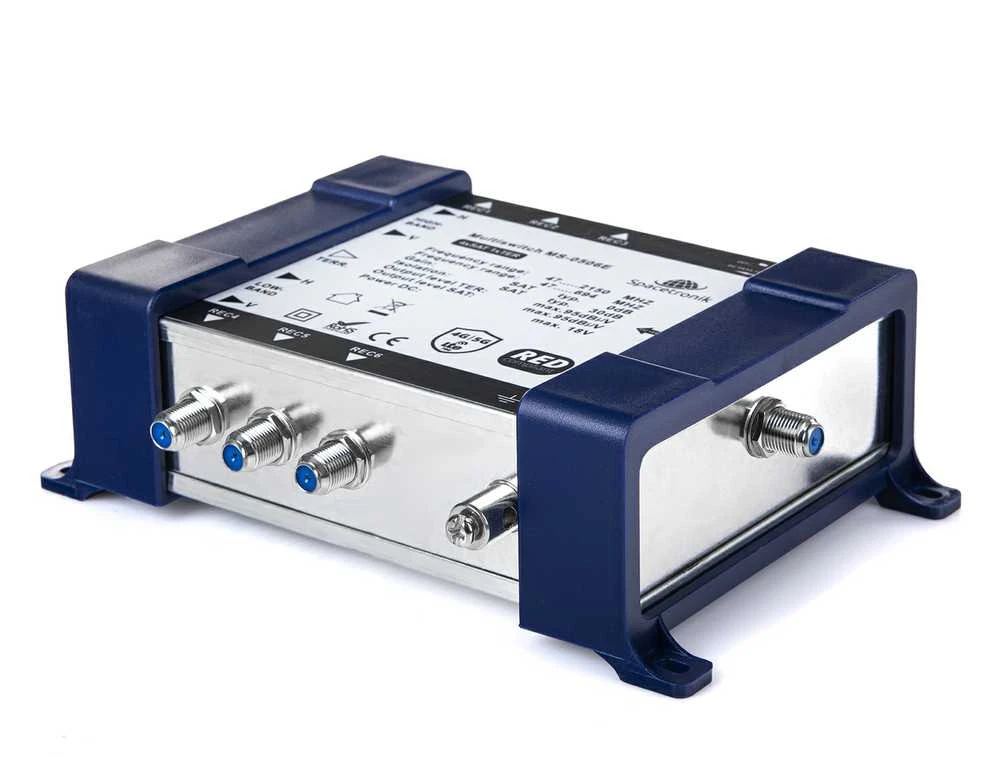

„Spacetronik E“ serijos MS-0506E 5/6 kanalų multijungiklis paskirsto DVB-S2 palydovinius ir DVB-T/T2 antžeminius signalus į 6 RTV-SAT lizdus. Jis turi 4 SAT įėjimus ir 1 antžeminę įvestį. Jis turi F tipo jungtis ir yra maitinamas išoriniu maitinimo šaltiniu.

Paraiška

Skirta montuoti patalpose palydovinės ir antžeminės televizijos sistemose. Suderinamas su palydoviniais imtuvais, DVB-T imtuvais ir RTV-SAT abonentinėmis jungtimis. Skirta montuoti vietose, apsaugotose nuo oro sąlygų ir neteisėtos prieigos.

Specifikacija

Įėjimai / išėjimai
- Įėjimų skaičius: 4 SAT, 1 TER
- Išėjimų skaičius: 6
- Jungtys: F tipo kištukas
- Įėjimo / išėjimo varža: 75 omai

Elektriniai parametrai
- Palydovinės radijo bangų dažnių diapazonas: 950–2150 MHz
- TER dažnių diapazonas: 47–694 MHz
- SAT stiprinimas: nuo 0 iki 6 dB
- TER stiprinimas: nuo 2 iki 6 dB
- TER ir SAT izoliacija: 30 dB
- SAT ir TER izoliacija: 28 dB
- H/V poliarizacijos atskyrimo izoliacija: 25 dB
- Išėjimo izoliacijos TER: 22 dB
- SAT izoliacija už diapazono ribų: 35 dB
- SAT įvesties grįžtamasis nuostolis: 10 dB
- SAT išėjimo grįžtamasis nuostolis: 7 dB
- TER įvesties grįžtamojo signalo nuostoliai: 11 dB
- TER išėjimo grįžtamasis nuostolis: 8 dB
- SAT išėjimo lygis (IMD3 - 35 dB): 100 dBV
- TER išėjimo lygis (IMD3 - 60 dB): 88 dBV

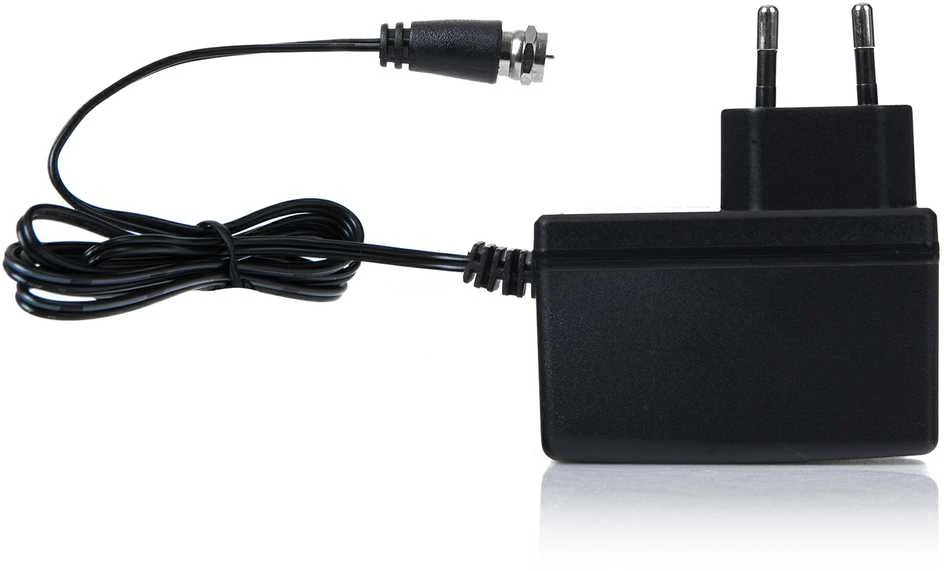

Maitinimo šaltinis
- Maksimali maitinimo įtampa: 18 V
