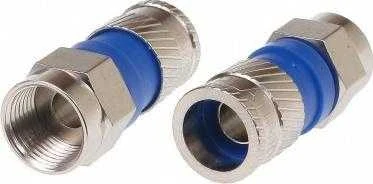

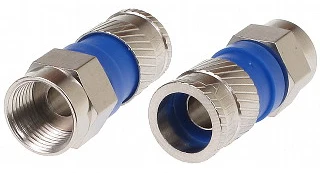

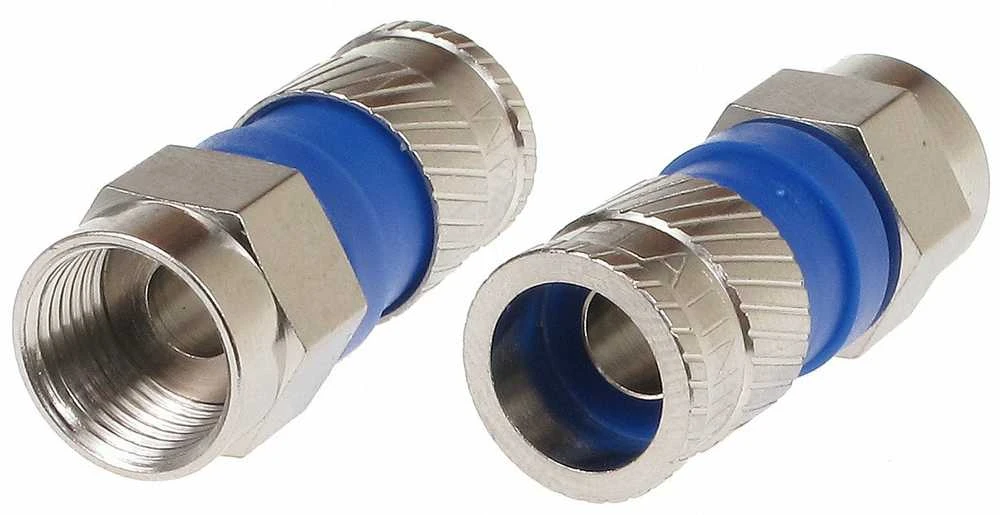

TST KOMPRESINIS KIŠTUKAS F /...

Jungtis sukonstruota taip, kad po užspaudimo taptų nepralaidi vandeniui.

Užspaudimo metu plastikinis jungties elementas glaudžiai aptraukia laido apvalkalą (užmaunant žalvarinę kūginę movą).

Medžiaga, iš kurios yra pagaminta plastikinė mova - tai patentuotoji Delrin, kurią gamina produkcijos kokybe pagarėjusi firma DuPont.

Ji atspari UV spinduliams, fizines savybes išsaugo tiek labai aukštose, tiek žemose temperatūrose.

Kadangi metalinės dalys pagamintos iš nikeliuoto žalvario, jungtis yra visiškai atspari korozijai.

Jungtis turi pilną žiedą, kuris jungties užspaudimo (išilginio, ašinio suspaudimo) metu yra įspaudžiamas į vidinę pusę.

Matmenys parinkti taip, kad po kompresijos jungtis yra prispaudžiama prie kabelio jėga, kuri yra tokia stipri, jog tampa neįmanoma jungties nutraukti nuo kabelio, tačiau kartu yra pakankamai maža, kad nepažeisų kabelio struktūros.

Lyginant šią jungtį su kitomis reikia pažymėti, jog montavimo greitumas, patikimumas bei gatavo sujungimo stabilumas yra tiesiogiai proporcingi šios jungties kainai.

Jungties tipas :	"F" Kištukas
Jungties elementų tvirtinimas :	Kompresinis tvirtinimas
Paskirtis :	Bendraašis kabelis
Dažnių diapazonas :	0 GHz ... 3 GHz
VSWR :	< 1.1
Impedansas :	75 Ω
Grįžtamieji nuostoliai :	30 dB
Gyslos tvirtinimas :	-
Kabelio skersmuo :	max. 6.8 mm
Ekranavimas prie 1GHz :	100 dB
Ekrano tvirtinimas :	Kompresinis tvirtinimas
Plastikinė mova :	DuPont Delrin 527UV*
Medžiaga :	Žalvaris (nikeliuotas)
Tarpinė :	EPDM
Vandens nepralaidumas :	✔
Naudojimo pavyzdys :	Triset113
Pagrindinės savybės :	Plati darbo dažnių juosta Jungties ir kabelio sujungimoo atsparumas vandeniui Atsparumas korozijai -pagaminta vien iš spalvotųjų metalų ir aukščiausios kokybės dielektriko Labai maži nuostoliai visoje darbo dažnių juostoje Puikiai pritaikyta perdavimo linijai visoje darbo dažnių juostoje Teisingai užspaustos jungties neįmanoma nutraukti Konstrukcija apsaugota daugeliu patentų Užspaudimui būtinos specialios replės ZAC/PCT / ZAC/TR-255
Svoris :	0.075 kg
Matmenys :	Ø 13 mm x 27 mm
Garantija :	2 metai
