Jungtis turi du pilnus žiedus, kurie jungties kompresijos (išilginio, ašinio suspaudimo) metu yra įsaudžiami į vidinę pusę.

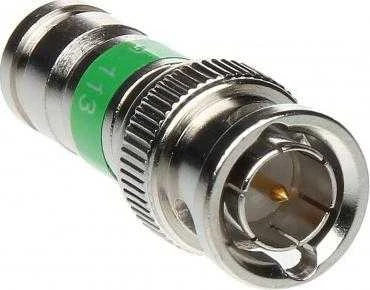

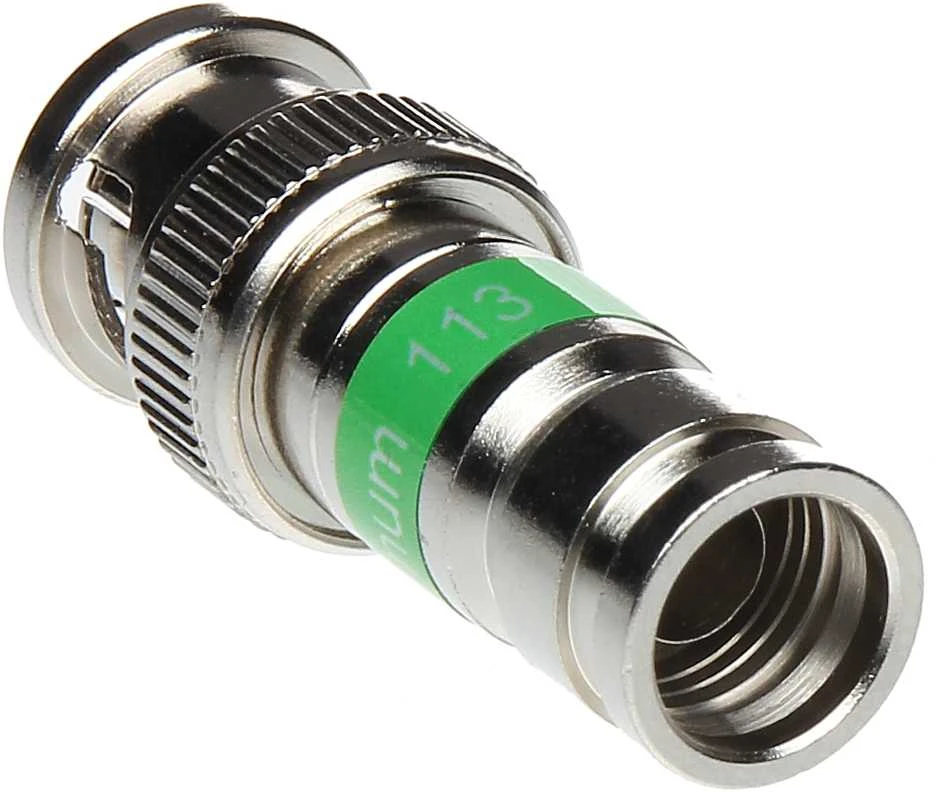

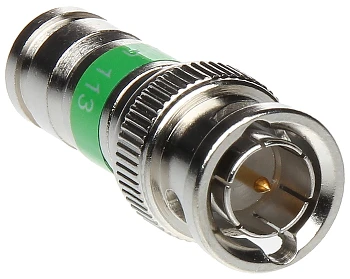

Profesionalus kompresinis kištukas BNC-W/ZAC-TRI113/MSR atitinka visas asociacijos SCTE (The Society of Cable Telecommunications Engineers) rekomendacijas tokio tipo jungtims.
Šios jungties charaktristika specialiai parinkta TRISET-113 laidams.
Matmenys parinkti taip, kad po kompresijos jungtis yra prispaudžiama prie kabelio jėga, kuri yra tokia stipri, jog tampa neįmanoma jungties nutraukti nuo kabelio, tačiau kartu yra pakankamai maža, kad nepažeisų kabelio struktūros.
Jungties tipas
:
BNC
Tiesus kištukas
Jungties elementų tvirtinimas
:
Kompresinis tvirtinimas
Impedansas
:
75 Ω
Medžiaga
:
Žalvaris (nikeliuotas)
Paskirtis
:
Bendraašis kabelis
Gyslos tvirtinimas
:
Įspaudimas
Kabelio skersmuo
:
max. 8.0 mm
Ekrano tvirtinimas
:
Kompresinis tvirtinimas
Vandens nepralaidumas
:
✔
Naudojimo pavyzdys
:
Triset113
Pagrindinės savybės
:
Plati darbo dažnių juosta Jungties ir kabelio sujungimoo atsparumas vandeniui Atsparumas korozijai -pagaminta vien iš spalvotųjų metalų ir aukščiausios kokybės dielektriko Labai maži nuostoliai visoje darbo dažnių juostoje Puikiai pritaikyta perdavimo linijai visoje darbo dažnių juostoje Teisingai užspaustos jungties neįmanoma nutraukti Konstrukcija apsaugota daugeliu patentų Užspaudimui būtinos specialios replės HT-5082R
Svoris
:
0.015 kg
Matmenys
:
Ø 14.4 x 37 mm
Garantija
:
2 metai
Laido teisingo paruošimo ir kompresinės jungties BNC užspaudimo instrukcija
