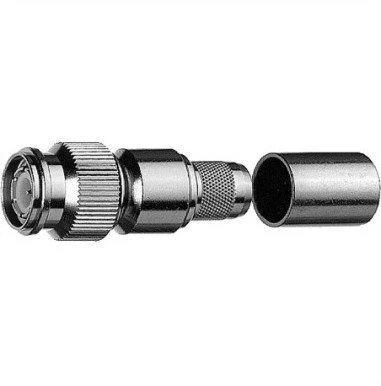

Telegärtner Tiesus TNC kištukas, suspaudžiamas RG-213/U

Sandaraus paviršiaus tarp TNC jungčių kištuko ir lizdo (suderinamų) sandarinimas pagal IP 68. - Rekomenduojamas sujungimo momentas 0,46–0,69 Nm - Ilgaamžiškumas (sujungimų) ≥ 500 - Medžiaga spyruokliniai kontaktai CuBe2 CuNi1Pb1(C97) - Medžiaga išorinis laidas CuZn39Pb3 - Medžiaga kitos metalinės dalys CuZn39Pb3 - Medžiaga izoliatoriai PTFE/PE - Medžiaga tarpinės silikoninės - Apdaila vidinis laidas Cu1Ni2Au0.8 - Apdaila išorinis laidas Cu2Ni5 - Apdaila kitos metalinės dalys Cu2Ni5 - Sujungimo ciklai (vidinio laido auksavimas) 1000 (0,8 µm) - Medžiaga sujungimo veržlė žalvaris - Medžiaga išorinis laidas žalvaris - Medžiaga vidinis laidas žalvaris - Medžiaga gnybtų įvorė varis - Medžiaga izoliatoriai PTFE - Medžiaga jungties veržlė nikelis - Apdaila išorinė gysla nikelis - Apdaila vidinė gysla auksas (0.8 µ) - Apdaila suspaudimo įvorė nikelis - Vidinės gyslos kontakto varža ≤ 10 mΩ - Išorinės gyslos kontakto varža ≤ 2,5 mΩ - Izoliacijos varža ≥ 5 GΩ - Atspari įtampa 1,5 kVeff/50 Hz - Impedansas 50 Ω/(75 Ω) - Atspindžio slopinimas tiesus (taikoma tik 50 Ω) ≥ 16,5 dB/11 GHz - Darbinė įtampa ≤ 500 Veff/50 Hz - Dažnių diapazonas iki 11 GHz - Vidinės gyslos kontakto varža (pradinė) ≤ 0,9 mΩ - Išorinio laidininko praėjimo varža (naujos būklės) ≤ 0,2 mΩ - Izoliacijos varža 5 GΩ - Atsparumas įtampai 1,5 kV - Impedansas 50 Ω / 75 Ω - Darbinė įtampa 500 Veff / 50 Hz - Dažnių diapazonas (50 Ω tipai) 11 GHz - VSWR (50 Ω) ≤ 1,25 / 1 GHz Pastaba Nuotrauka panaši
