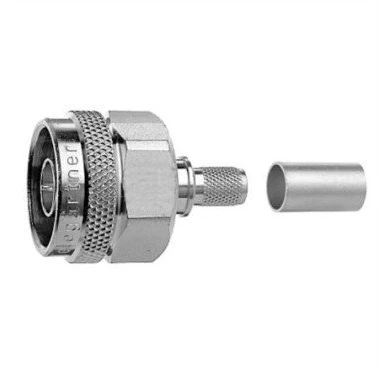

Telegärtner N Tiesus suspaudžiamas kištukas G37

Specialios šios jungčių serijos projektavimo technikos lėmė puikius našumo lygius, susijusius su atspindžio nuostoliais (VSWR) ir intermoduliacijos iškraipymais. Šių jungčių taikymo sritys apima signalų ir duomenų perdavimą, kur reikalingas atsparumas vibracijai ir aplinkos apsauga. N serija užtikrina vidutinės galios ir aukšto dažnio sprendimą koaksialiniams sujungimams. - Rekomenduojamas sujungimo momentas 4–6 Nm - Ilgaamžiškumas (sujungimai) ≥ 500 - Spyruoklinių kontaktų medžiaga CuBe2, CuNi1Pb1P(C97) - Išorinio laidininko medžiaga CuZn39Pb3 - Kitų metalinių dalių medžiaga CuZn39Pb3 - Izoliatorių medžiaga PTFE - Tarpiklių medžiaga silikonas, NBR - Vidinio laidininko danga Cu2Ag5 - Išorinio laidininko danga CuSnZn3 (Telealloy) Ag2CuSnZn0.5 (Optargen) - Kitų metalinių dalių danga CuSnZn3 (Telealloy), Cu2Ni5 - Klimato kategorija pagal IEC 60068 - 1 55/155/21 - Vidinės gyslos kontaktinė varža ≤ 1,5 mΩ - Išorinės gyslos kontaktinė varža ≤ 1 mΩ - Izoliacijos varža ≥ 5 GΩ - Įtampos atsparumas 2,5 kVeff/50 Hz - Impedansas 50 Ω - Atspindžio nuostoliai tiesus ≥ 30,5 dB/1 GHz - Atspindžio nuostoliai kampuotas ≥ 30,5 dB / 1 GHz - Darbinė įtampa ≤ 1 kVeff/50 Hz - Dažnių diapazonas iki 11 GHz Pastaba Nuotrauka panaši
