Servo variklių valdiklis - SparkFun Servo Trigger Continuous Rotation, modelis - AN-06555, žema kaina

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite paštomatuose nuo 0.⁹⁹ €

Pristatymas į namus nuo 3.⁹⁹ €

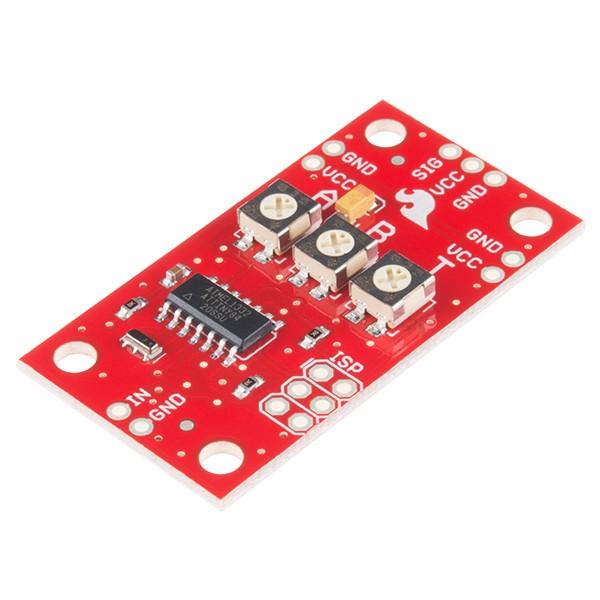

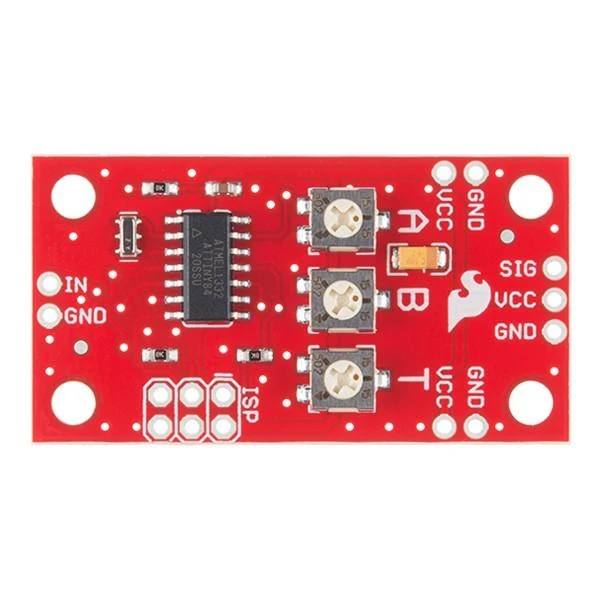

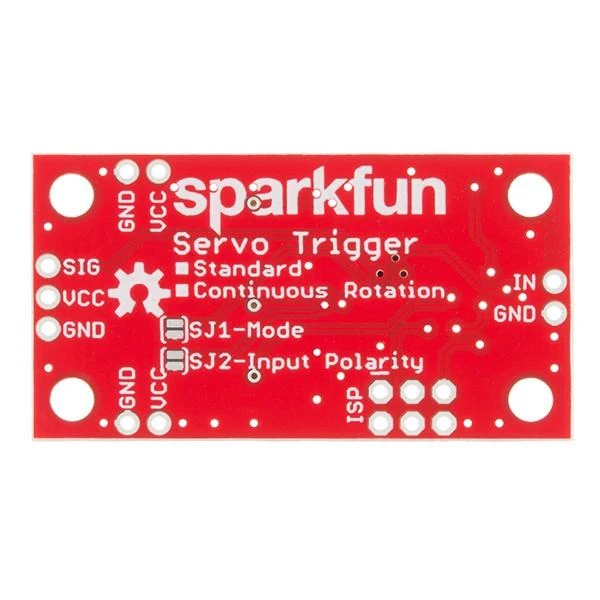

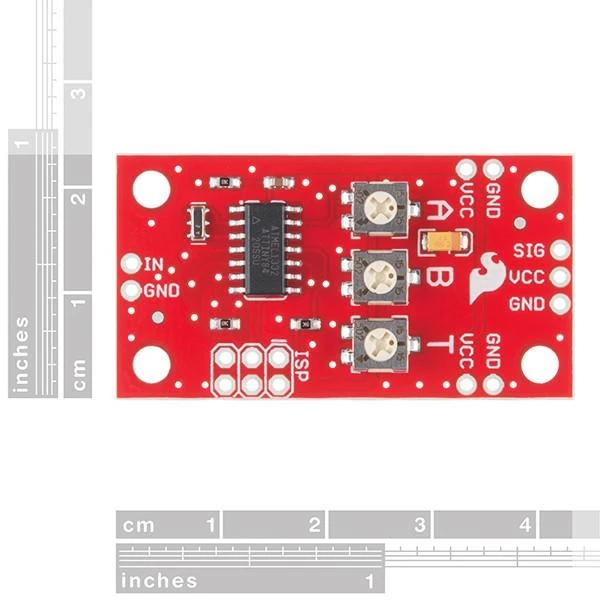

Sparkun gamintojo Servo varikliukų valdiklis. Juo galima lengvai be jokio kodo rašymo valdyti nepertraukiamo sukimosi (angl. Continuous rotation) Servo varikliukus. Užteks tiesiog potenciometrais nustatyti padėtis A, B ir sukimosi greitį. Į valdymo jungtį tiekiant aukštą loginį signalą, varikliukas suksis iš padėties A į B, nustojus tiekti signalą, grįš į A padėtį. Galima lygiagrečiai sujungti kelis tokius modulius, jiems tiekiant tą patį GND ir Control signalus.

Techniniai duomenys ir savybės:

Skirtas be programavimo valdyti nepertraukiamo sukimosi (angl. Continuous rotation) Servo varikliukus
Maitinimo įtampa: 5-5,5 V DC
Srovės naudojimas: 5mA
Mikrovaldiklis: ATtiny84, paliktos jungtys jį perprogramuoti

Nuorodos ir pritaikymas:

Pastaba Kaina nurodyta už 1 vienetą. Galimybės pasirinkti konkrečią prekę ar spalvą nėra.

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Sparkfun
Modelis

AN-06555
Modelio pavadinimas

AN-06555

Gamintojas Sparkfun
Tipas Valdikliai

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip veikia Sparkfun servo varikliukų valdiklis be programavimo?

Jis veikia labai paprastai. Potenciometrais nustatote padėtis A, B ir greitį. Kai į valdymo jungtį paduodamas aukštas signalas, servas sukasi iš A į B. Signalui dingus, jis grįžta atgal. Nereikia jokios programavimo patirties.

2. Kokią maitinimo įtampą reikia tiekti šiam valdikliui?

Jam reikia 5 iki 5,5 V DC maitinimo. Modulio srovės naudojimas tik 5 mA. Tai reiškia, kad galite naudoti standartinį 5 V šaltinį, pavyzdžiui, Arduino plokštės išvestį. Maitinimas turi būti pastovus, kad veikimas būtų stabilus.

3. Ar galima sujungti kelis tokius Sparkfun modulius kartu?

Taip, galite lygiagrečiai sujungti kelis modulius. Jiems reikia tiekti bendrą GND ir Control signalus. Tai leidžia valdyti daugiau servų vienu metu be papildomų priedų. Šis lankstumas praverčia kuriant didesnius robotus ar mechanizmus.

4. Ar šis valdiklis tinka tik nuolatinio sukimosi servos?

Taip, jis specialiai sukurtas nepertraukiamo sukimosi arba continuous rotation servos. Standartiniai servos, kurių kampas ribotas, čia netiks. Prieš pirkdami įsitikinkite, kad jūsų servos yra būtent tokio tipo, antraip prietaisas neveiks tinkamai.

5. Kokią posūkio jutiklį ar greitį galiu nustatyti potenciometrais?

Potenciometrais galite nustatyti tris pagrindinius dalykus: poziciją A, poziciją B ir sukimosi greitį tarp šių pozicijų. Greitį galite reguliuoti nuo lėto iki greito. Nustatymas atliekamas tiesiog sukant mažus ratukus ant plokštės, be jokio kodo.
