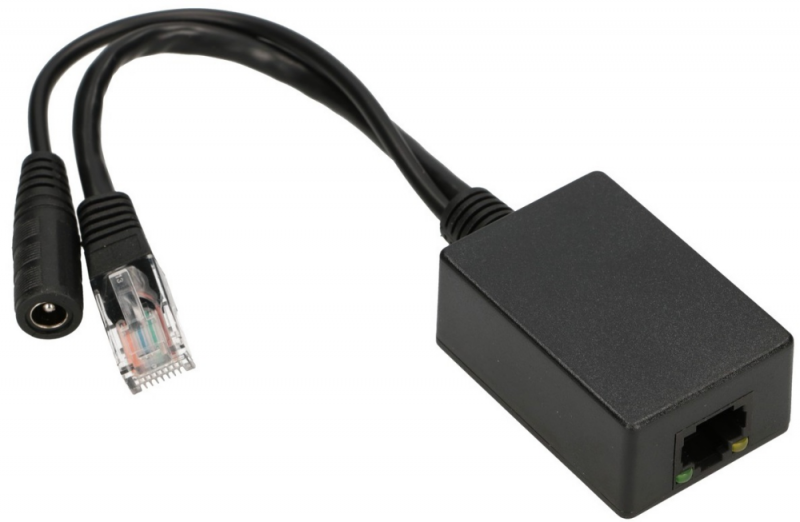

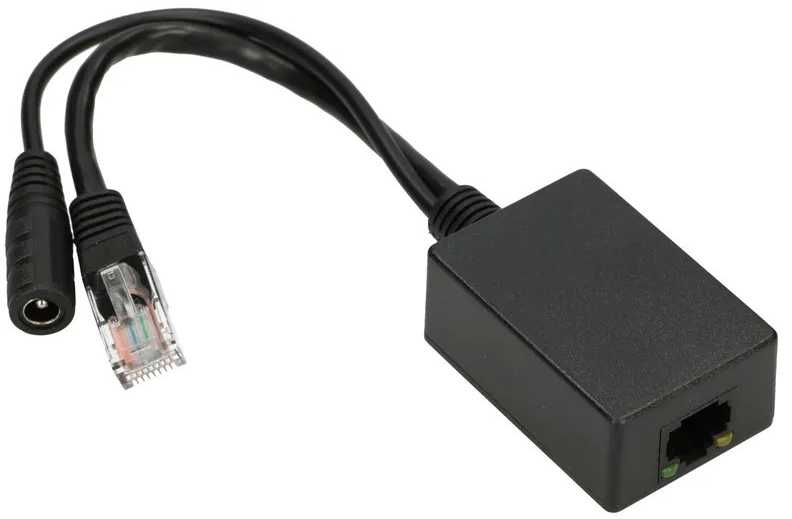

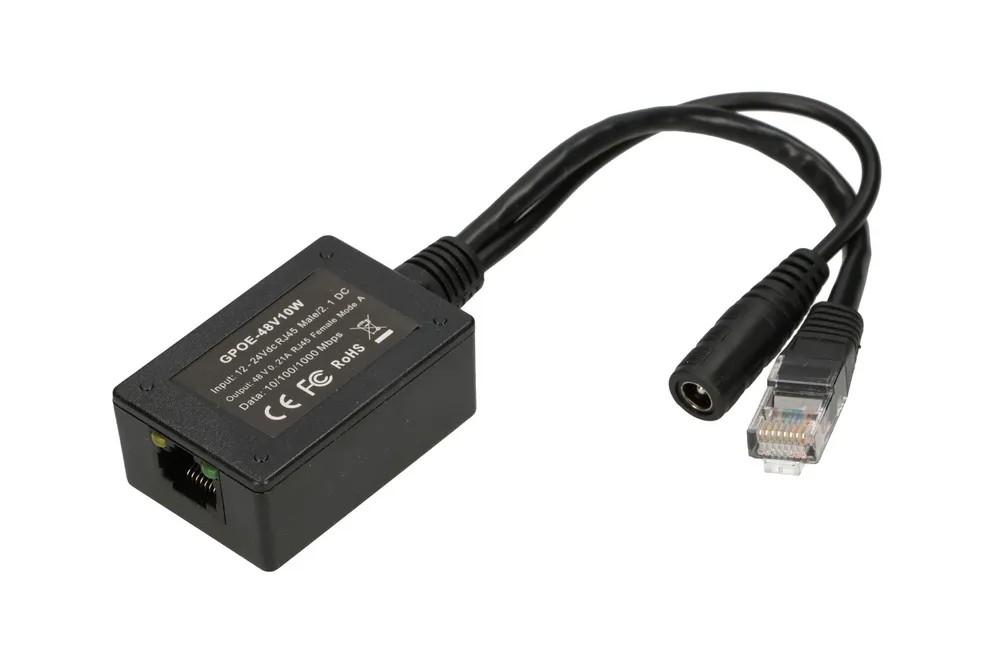

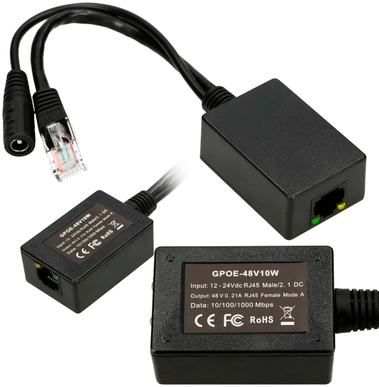

ExtraLink 1 UOSTO GIGABIT POE INJECTOR SU 10- 30V -48V INVERTER

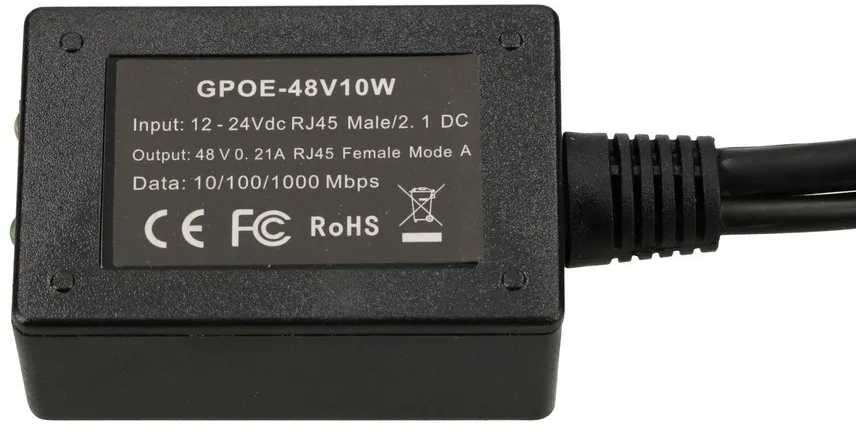

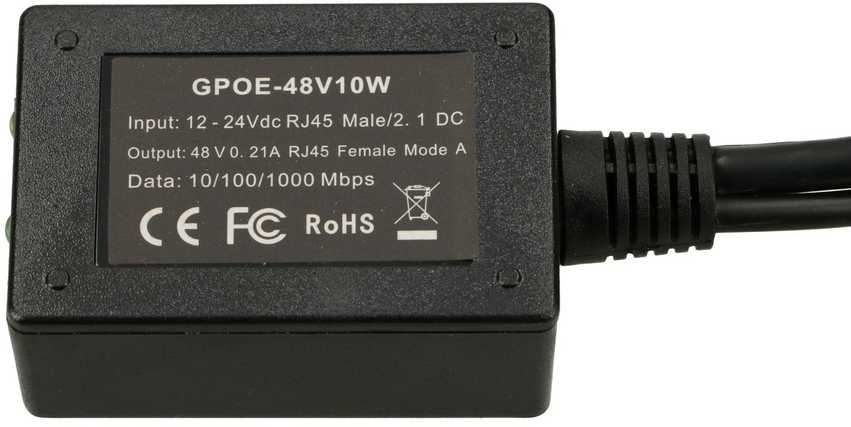

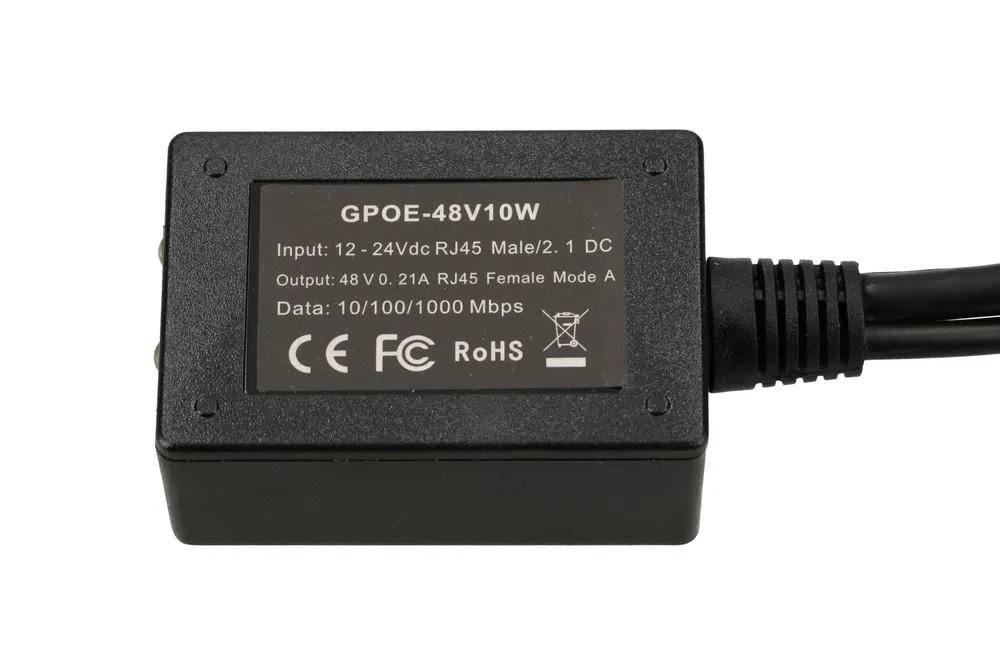

„Extralink PoE“ injektorius leidžia tiekti maitinimą 10/100/1000 Mbps tinklui per CAT5e, CAT6 arba CAT6A Ethernet tinklo kabelį. Kaip maitinimo šaltinis gali būti naudojamas bet koks maitinimo šaltinis nuo 10 V iki 30 V, o injektoriaus išėjimo įtampa yra 48 V. „PoE“ adapterį galima maitinti iš 5,5/2,1 mm nuolatinės srovės lizdo jungties arba iš RJ45 kištuko 4,5+ (teigiamas) ir 7,8 (neigiamas) kontaktų. Naudojant „PoE“ injektorių, 48 V įrenginiui maitinti galima naudoti bateriją (12 V arba 24 V) arba pasyvų „PoE“ (10 V–30 V). Prijungus maitinimą prie 2,1 mm nuolatinės srovės lizdo, maitinimas bus izoliuotas nuo RJ-45 kištuko, todėl jį bus galima prijungti prie komutatoriaus arba maršrutizatoriaus. 48 V išėjimo įtampa tiekiama į RJ-45 jungties 3, 6 (+) ir 1, 2 (-) kontaktus, kad būtų galima maitinti bet kurį 802.3af įrenginį. Tai sukeičia įtampą, tiekiančią priimantį įrenginį, ir kontaktus, kuriais veikia „Power over Ethernet“.
