plačiajuosčio skydo skydelio antena

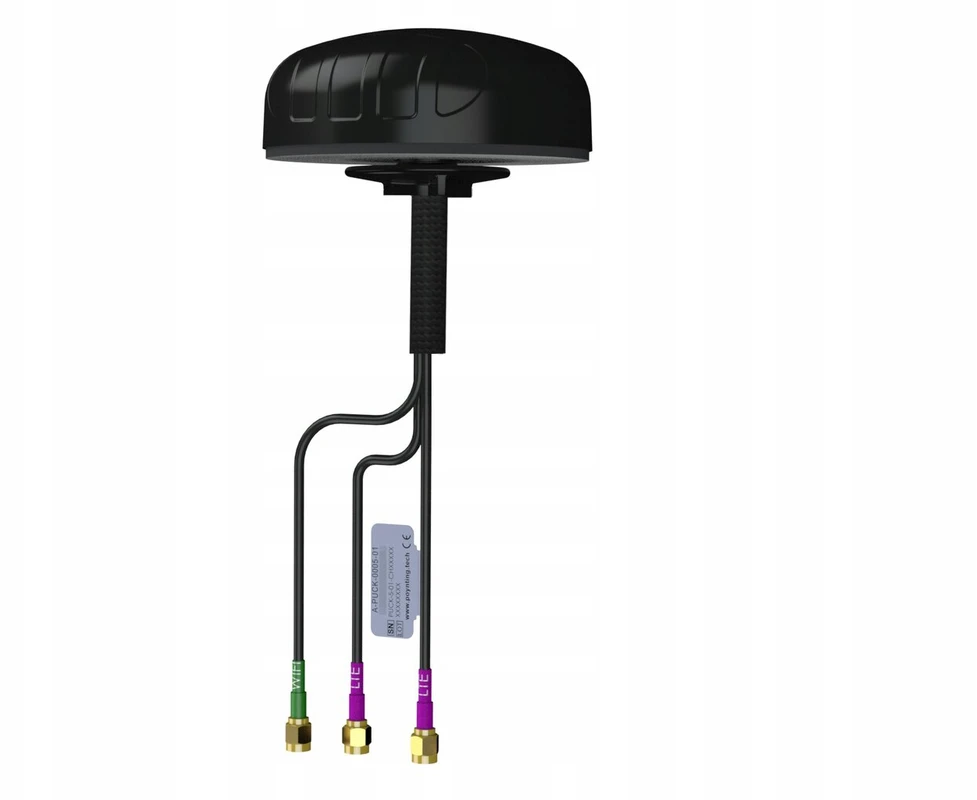

Naujojoje „Poynting“ serijoje „Puck“ siūlomos mažos profilio antenos, skirtos naudoti IoT / M2M, intelektualiuosius matuoklius, intelektualias viešas paslaugas, transportą, jūrų buriavimą ir žemės ūkį. „Puck-8“ susideda iš antenos sistemos 3 iš 1 viename korpuse su 2 × 2, nepaisant LTE ir „Wi-Fi“ (dviejų juostų 2,4 GHz ir 5 GHz). 2x ląstelių antenos EM (2G / 3G / 4G) palaiko juostą nuo 698 MHz iki 3800 MHz, įskaitant populiariausias tarptautines LTE juostas. Antena suteikia dviejų juostų „Wi-Fi“ anteną, siūlančią tuo pačiu metu 2,4 ir 5 GHz juostas, palaikančias 802.11ni 802.11ni / AX standartą. Dėl šios aukštos našumo antenos projektavimo „Puck“ viršija daugelio konkurentų našumą. Visų spinduliuojančių elementų spinduliuotės modeliai užtikrina tobulą pusiausvyrą tarp atnaujinimo, modelių įvairovės ir gerų radiacijos sugebėjimų norimame aukštyje, kuris dažnai praleidžiamas tokių mažų dydžių antenose. Nepaisant mažo dydžio, ši antena suteikia puikų našumą, ypač aukštesnio dažnio juostose, kur LTE talpa ir ryšio stabilumas yra labai svarbus. Ši antena buvo suprojektuota taip, kad abu LTE prievadai būtų prijungti prie maršrutizatoriaus / įrenginio, kad būtų užtikrintas geriausias našumas. Susipažinkite su kitomis „Puck“ serijos išvestinėmis priemonėmis, kurios labiau tinka SISO programoms.

Produkto savybės

- didelis daugelio dažnių našumas 3 1

- 2G / 3G / 4G / LTE antena (paruošta 5G)

-LTE (2x2 MC), dviejų juostų „Wi-Fi“ (SISO))

- plačiajuosčio ryšio dažnių diapazonas, įskaitant CBS 3.5 GHz juostą

- nepriklausomai nuo žemės plokštumos

- kietas, vandalui atspari ir vandeniui atsparios antenos korpusas (IP 68 klasė)

- Idealiai tinka transportavimui, jūros pritaikymui ir IoT / M2M

- Ultra-vezatile surinkimo parinktys, skirtos lengvai įdiegti

Antenos naudojimas

- intelektualūs įrankiai: intelektuali energijos, dujų ir vandens matavimai

- intelektualūs pastatai: oro kondicionieriaus valdymas, prieigos valdymas, sauga, drėkinimas

- pramoninė automatika, robotika ir kitos M2M sistemos

- skaitmeniniai ženklai

- logistikos sandėliai ir sistemos

- Transportas (autobusai, savivaldybių paslaugos ir visuomenės saugumas)

- Komunikacijos, telemetrijos ir kasybos transporto priemonių ir mašinų automatizavimas (M2M ir IoT)

-agricultūriniai MASCANS

- Jūra: mažos valtys, jachtos šalia kranto ar vidaus vandenys

Antenos atlikimo diagramos

įtampos bangos koeficientas (VSWR)*

VSWR yra radijo dažnio perdavimo iš maitinimo šaltinio į krovinį efektyvumo matas.

Idealioje 100% energijos sistemoje perduodama, o tai atitinka VSWR 1: 1, „Puck-8“ suteikia puikų visų juostų, kurių VSWR ≤ 2,5: 1, didesnis nei 85% pralaidumas

našumas

stiprinimas dbi

6DBI yra didžiausias armatūra visose juostose nuo 698-960,1710-2700 ir 3400-3800 MHz

7,5 DBI yra didžiausias armatūra visose juostose 2400–2500 ir 5000–5800 MHz

-stiprinimas esant 698-960 MHz: -1 dbi

- stiprinimas 1710–270 MHz: 6 dbi

- stiprinimas esant 3400-3800 MHz: 6 dbi

- stiprinimas esant 2400-2500MHz MHz: 1,2 dbi

- stiprinimas esant 5000-5800MHz MHz: 7,5 dbi

spinduliuotės modeliai

Daugelis surinkimo parinkčių

Naujoji „Puck Antenas“ serija suteikia lengvai įdiegti daugybę surinkimo parinkčių. Tai apima standartinį:

- montavimas prie kištuko - rinkinyje du skirtingi ilgiai (40 mm ir 80 mm)

- surinkimas ant vertikalaus posto (vidinis ir išorinis mazgas mažesnėms ir didesnėms kolonoms)

- lygių montavimas ant stulpo (pvz., Sea Rails)

- magnetinis tvirtinimas

- Paviršiaus mazgas (dvipusė juosta)

- sieninis tvirtinimas

Svarbiausios techninės savybės:

Techninė specifikacija
