Atsarginis maitinimo šaltinis Pulsar Hpsb-12v2a-b 12v 2a (7ah)

pulsar HPSB-12V2A-B 12V 2A (7AH) pulsb (7AH)

aukštos kokybės lenkų pulsaro produktas!

PASTABA: Iš korpuso galima atsukti maitinimo modulį!

Maitinimo šaltinio savybės

• DC DC 13,8 V/2A
• Plataus galios įtampos diapazonas AC 200 ÷ 240 V
• Didelis efektyvumas 87%
• Baterijų įkrovimo ir priežiūros valdymas
• Akumuliatoriaus apsauga nuo per didelio iškrovos (UVP)
• Akumuliatoriaus įkrovimo srovė 0.5a
• Akumuliatoriaus išėjimo apsauga nuo trumpojo jungimo ir atvirkštinio ryšio
• LED optinis signalizavimas
• Saugumas

  SCP anti-sluoksnio

  OVP perpildymas

  Viršįtampis (kintamos srovės įvestis)

  OLP perkrova

Aprašymas

Buferio maitinimo šaltinis yra skirtas nepertraukiamam maitinimo šaltiniui, kuriam reikia stabilizuotos įtampos 12 V DC (+/- 15%)

Maitinimo šaltinis suteikia įtampą u = 13,8 V DC Esant dabartiniam efektyvumui i = 2a + 0,5a akumuliatoriaus įkrovimas

Įprasto veikimo metu imtuvų paimta srovių suma negali viršyti i = 3a.

Maksimali akumuliatoriaus įkrovimo srovė yra 0,5A.

Bendra imtuvų + akumuliatoriaus srovė yra maks. 2.5a.

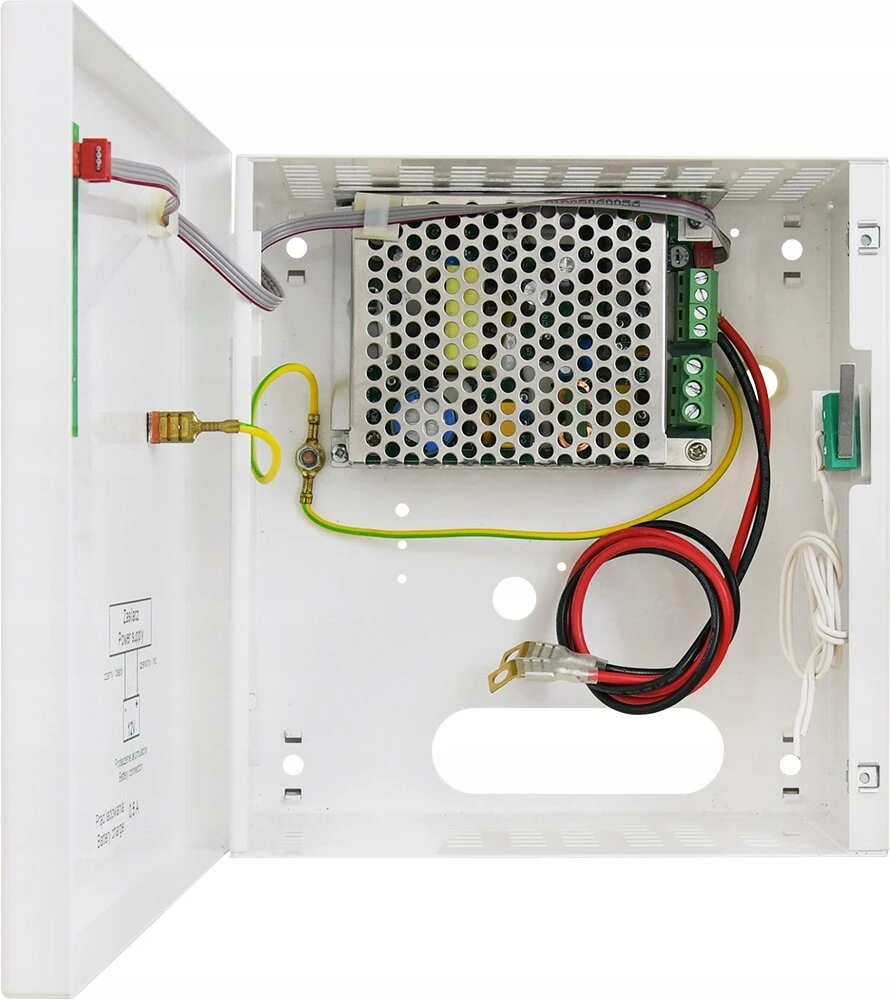

Dingus tinklo įtampai, akumuliatoriaus galia nedelsiant keičiama. Maitinimo šaltinis sukonstruotas atsižvelgiant į impulsų maitinimo modulį, kuriame yra didelis energijos vartojimo efektyvumas ir dedamas į metalinį korpusą (RAL 9003), kuriame yra vietos 7AH/12 V akumuliatoriui. Korpusas yra įrengtas mikro jungikliu, signalizuojančiu durų atidarymą (priekinius žibintus).

Techniniai duomenys

• Maitinimo tiekimo tipas: A (EPS - išorinis maitinimo šaltinis)
• Maitinimo šaltinis: ~ 200 - 240 V AC; 0,5a; 50/60 Hz
• Dabartinis vartojimas: 0,4a@230vac max.
• Maitinimo maitinimas: 35W
• Efektyvumas: 87%
• Išėjimo įtampa (gamyklos nustatymai): 11 V ÷ 13,8 V DC - buferio darbas; 9,5 V ÷ 13,8 V DC - akumuliatoriaus darbas
• Išėjimo srovė: 2a + 0,5a akumuliatoriaus įkrovimas
• Išėjimo įtampos reguliavimo diapazonas: 13,5 ÷ 14 VDC
• Straipsnio įtampa: 100MV P-P MAX.
• Dabartinis maitinimo šaltinio galios suvartojimas (atliekant buferio veikimą): 40MA
• Akumuliatoriaus įkrovimo srovė: 0,5a
• SCP Trumpas apsauga: elektroninė, automatinė grąža
• OLP perkrovos apsauga: 105–150% maitinimo energijos, automatinė grąža
• Akumuliatoriaus apsauga grandinėje: polimero (grąžinimo) saugiklis
• Apsauga nuo viršįtampio: varistoriai
• OVP pergalė apsauga: & gt; 19 V (veiksmas reikalauja išjungti tiekimo įtampą maždaug 1 min.)
• Akumuliatoriaus apsauga nuo per didelio UVP iškrovos: u & lt; 9,5 V (± 5%) - atjunkite akumuliatoriaus spaustuką
• Apsauga nuo anti -sabotažo - „Tameper“: 1x Micro Switch: NC kontaktai (uždaras korpusas), korpuso atidarymas 0,5a@50VDC (Maks.)
• Optinio darbo signalas: Taip - PCB ir maitinimo šaltinio šviesos diodai
• Darbo sąlygos II aplinkosaugos klasė, -10 OC ÷ 40 OC; Santykinė drėgmė 20–90% (be kondensacijos)
• Išoriniai korpuso matmenys: 175x185x82+8mm (wxhxd)
• Moumentas (wxh): 145x152mm
• Akumuliatoriaus vieta: 7AH/12V (155x100x75mm)
• Grynasis/bendrasis svoris: 1,0 kg/1,1 kg
• Anti -imporažo apsaugos klasė: i (pirmas) - reikalingas apsauginis kabelis
• Jungtys - maitinimo šaltinis: φ0,63 ÷ 2,5 I/O PCB: φ0,41 ÷ 1,63, akumuliatoriaus išvestis: 6,3f -2,5/40cm.
• Pastabos Kabeliai, įtraukti į akumuliatoriaus jungtį 6.3f (45 cm) su kampo paslydimais ML062 (skylė 5.2mm).

  o konstrukcija turi atstumą nuo sienos (žemės), kad būtų galima atlikti laidus - 8 mm; Maitinimo šaltinis aušinimas: konvekcija
