Baming su elektroniniu vilkimo kabliuko moduliu.

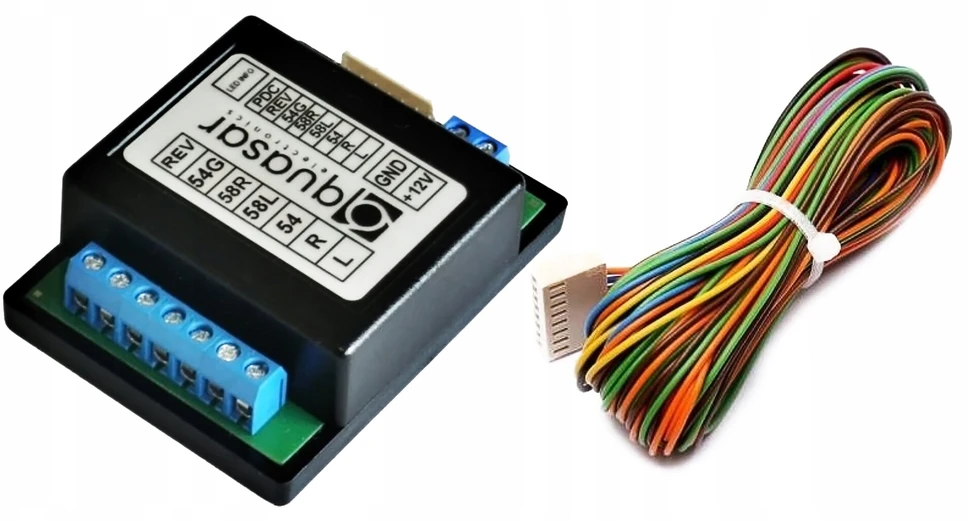

WH0 modulis yra paprasčiausias priekabos apšvietimo valdiklis ekonomiškiausiame užbaigimą.

Nustatykite turinį

<l>

Modulio būstinė

Beam Norėdami prijungti modulio įvestis

Instrukcijos / surinkimo schema

</l>

Pirkdami mūsų gausite 3 metų garantiją!

7 kontaktų ir 13 kontaktų priekabų diegimas

Tai yra paprasčiausias modulis, kurio mažiausias kainos yra mažiausias priedų skaičius.

Taikymas

<l>

priekabos Freight

Takų diegimas 7-PIN I 13-PIN

</l>

Pagrindinės savybės

Svarbus

Modulis buvo sukurtas norint sujungti 8 laidų priekabos diegimą (t. Y. Su atvirkštine šviesa) ir turėtų būti naudojamas su 13 kontaktų lizdu, tačiau jį galima naudoti su 7 kontaktų lizdu (tada be atgalinės paslaugos).

Pagrindinės modulio savybės

Galimybė prijungti 7 ar 13 punkto lizdus!
Skirta montuoti transporto priemonėse su lemputėmis ir šviesos diodais!
Nėra išjungimo iš rūko lemputės automobilyje
Atvirkštinė šviesa!

Pagrindinės modulio funkcijos

Dabartinės apkrovos įvestys: ≤2 ma
Bendradarbiavimas su LED apšvietimu ir vienu tūrio automobiliu: Taip
Automobilio diegimo su kintamu lempute maitinimo šaltiniu (PWM) aptarnavimas
Bendradarbiavimas su LED apšvietimu ir lemputės priekabomis: Taip
Galimybė valdyti automobilių stovėjimo jutiklio modulio veikimą: ne
Atvirkštinis priekabos valdymas: Taip

Automobilio galinių rūko žibintų išlaikymas

Priekabos rūko juostos valdymo metodas Direct
Nuoseklus rūko lempos valdymo metodas ne

Techniniai duomenys

Galios įtampa: 10-18 V
Maksimali apkrova padėti
Maksimali apkrova ant stotelės šviesos išėjimo: 3 x 21 W
Maksimali apkrova krypčių indikatoriaus šviesos išvestis: (kiekvienas puslapis) 21+10 W
Maksimali rūko šviesos išėjimo apkrova: 21 W
Maksimali apkrova atbulinės eigos šviesos išvestis: 21 W

Trumpos charakteristikos

WH0 modulis yra paprasčiausias priekabos apšvietimo valdiklis ekonomiškiausiame užbaigimą.

Modulis buvo suprojektuotas 8 skylių ryšiui Priekabos įrengimas (t. Y. Su atvirkštine šviesa) ir turėtų būti naudojamas su 13 kontaktų lizdu Bet jis gali būti naudojamas su 7 kontaktų lizdu (Tada nėra atvirkštinės šviesos).

Reikėtų pažymėti, kad šis modulis yra pritaikytas apšvietimui ir LED Automobilis, taip pat tinkamai su apšvietimo valdymu „PWM“ Automobilyje (t. Y. Kai vienas laidas signalizuoja dviem lemputėms, pvz. „Sust ).

Modulis neapkrauna automobilio elektros grandinės nes dabartinis pluošto suvartojimas kiekviename signalo įėjime yra apie 1MA Kuris neįtraukia transporto priemonės elektroninės sistemos sutrikimo. Jis gali būti prijungtas prie transporto priemonės įrengimo su pluošto lemputėmis ir šviesos diodai Modulis yra ekonomiškiausias sprendimas, skirtas įdiegti 13 laidų diegimus

Labai svarbus: šiame rinkinyje nėra kabliuko lizdo (priekabos sujungti) ar kabelių prie lizdo ir maitinimo šaltinio.

Instrukcijas ir ryšio diagramą galite rasti „priede“, esančiame šiame (žemiau) papildomos informacijos skirtuke (žemiau).
