Modulio nustatymo komponentai:

1️ ⃣ Valdymo modulis (Valdymo skydelis) 1 PC

2️ signalizacija (7 įvestys) 1 PC

3ytis ryšio

Pagrindinės modulio funkcijos

Dabartinė apkrovos įvestis ≤2 ma
Bendradarbiavimas su LED apšvietimu ir vienu tūrio automobiliu
Automobilio diegimo su kintamu lempos maitinimo šaltiniu palaikymas (PWM)
Bendradarbiavimas su LED apšvietimu ir lemputės priekabomis
Galimybė valdyti automobilių stovėjimo jutiklio modulio veikimą, o ne
Atvirkštinis priekabos valdymas

Techniniai duomenys

Galios įtampa 10-18 V

max išvesties apkrova

️ Pozitinių mokslų (kiekvienas puslapis) 3 x 5 W

️ STOP3 X 21 W

️ Krypčių rodikliai (kiekvienas puslapis) 21+10 W

️ Įkurta šviesa 21 W

ū pašalina „Light21 W

“

rinkinio rinkinys

Visas kabliuko pluošto rinkinys su montavimo priedais (tik centrinis ir trumpas įvesties pluoštas)

Nustatykite turinį:

<l>

Modulio būstinės

Modulio įvesties sujungimo krūva

Trumpos charakteristikos:

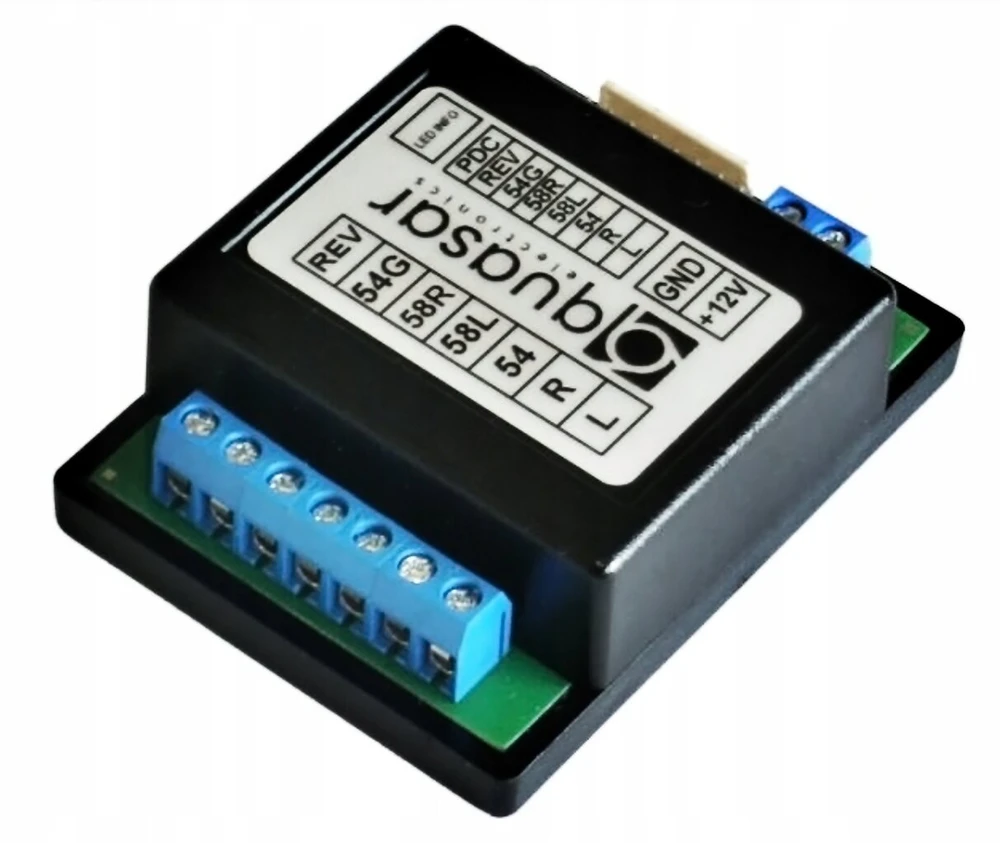

WH0 modulis yra paprasčiausias priekabos apšvietimo valdiklis ekonomiškiausiame užbaigimą.

Modulis buvo suprojektuotas 8 skylių ryšiui Priekabos įrengimas (t. Y. Su atvirkštine šviesa) ir turėtų būti naudojamas su 13 kontaktų lizdu Bet jis gali būti naudojamas su 7 kontaktų lizdu (Tada nėra atvirkštinės šviesos).

Reikėtų pažymėti, kad šis modulis yra pritaikytas apšvietimui ir LED Automobilis, taip pat tinkamai su apšvietimo valdymu „PWM“ Automobilyje (t. Y. Kai vienas laidas signalizuoja dviem lemputėms, pvz., „Sust ).

Modulis neapkrauna automobilio elektros grandinės nes dabartinis pluošto suvartojimas kiekviename signalo įėjime yra apie 1MA , kuris neįtraukia transporto priemonės elektroninės sistemos sutrikimo. Jis gali būti prijungtas prie transporto priemonės įrengimo su pluošto lemputėmis ir šviesos diodai . Modulis yra ekonomiškiausias sprendimas, skirtas įdiegti 13 laidų diegimus . Modulio pakuotė turi nedidelius matmenis ir svorį, o tai papildomai naudinga gabenimui.

Pastaba: Rinkinyje nėra lizdo (priekabos prijungimui) arba išvesties kabeliams (prie lizdo ar tiekimo).
