Termostatinis ventilis Twins juodas dešinys Cu Aio

Termostatinis vožtuvas 50 mm dvynukai juoda konstrukcinė dešinė Cu viskas viename

parametrai

• vožtuvo tipas : termostatinis
• Diegimo tipas : Vario instaliacija Cu 15 mm
• Orientacija : dešinė
• vožtuvo variantas : Kampinis
• rinkinys - tipas : Visi viename - visi rinkinio elementai: vožtuvas + jungtys + rozetės + rankovės
• spalva : Juoda struktūrinė
• rozetės forma : Apvalus/ovalas - kompleksas 1pc
• Tarpai tarp ryšio : 50 mm
• linija : Dvyniai t
• Prodiuseris : Vario terminas
• Galvos tipas : Siūlai: M30x1.5
• Galvos linija : Prestige

Stačiojo kampo termostatinis rinkinys.

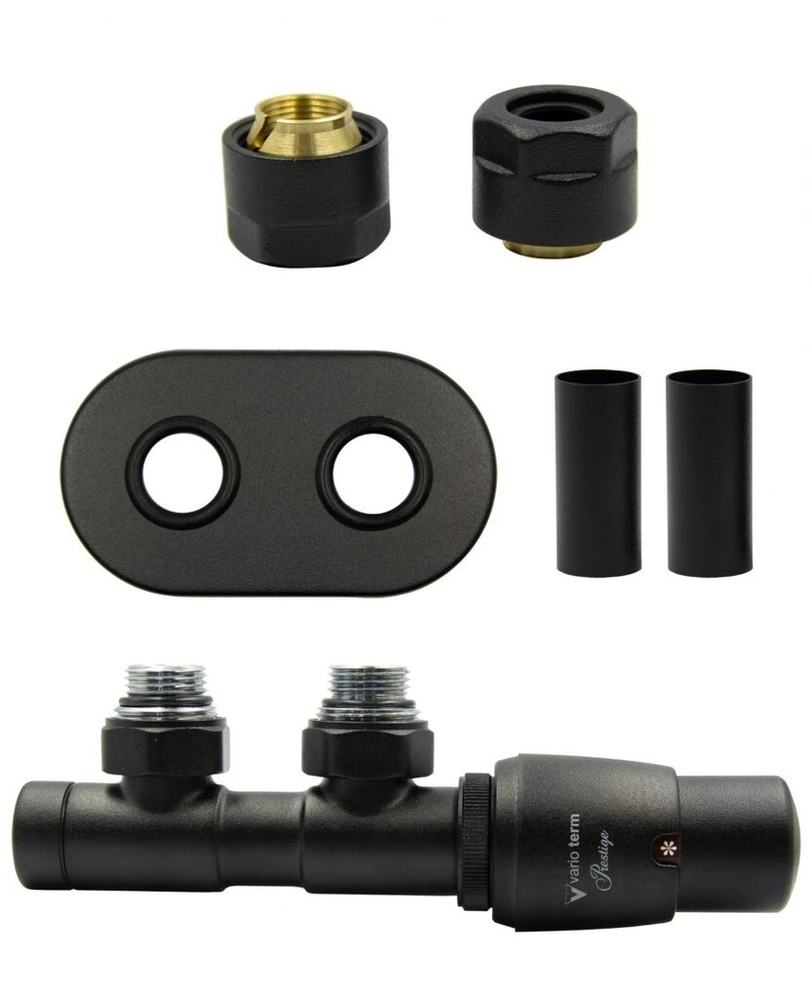

Komplektas apima:

• 1 stačiakampio termostatinis vožtuvas,
• 1 maskuojanti rozetė, metalinė dviguba ovala,
• 2 maskavimas, metalas ir
rankovės
• 2 Cu jungtys - vario montavimui 15 mm

Verta žinoti:

Termostatinės versijos dvynių vožtuvas buvo specialiai sukurtas radiatoriams, kurių jungtis yra mažesnė ir 50 mm tarpai, .

Termostatinis vožtuvas yra sumontuotas ant centrinio šildymo radiatoriaus taip, kad termostatinė galvutė būtų iš grįžimo pusės & Nbsp; Taigi toliau nuo maitinimo laido (Pagal žemiau esančią schemą).

Ryšio sujungimas leidžia jo įdiegti po radiatoriumi, lygiagrečiu sienai, Šildytuvo kontūro viduje, kuris apsaugo juos nuo atsitiktinio žalos.

Valve techniniai duomenys:

Darbinė temperatūra 120 ° C

Nominalus slėgis 1MPA

Šildymo faktoriaus vanduo

bandymo slėgis 1,5 MPa

Preliminarus nustatymas ant uždarymo vožtuvo įdėklo

radiatoriaus jungtis G 1/2 "

Galvos techniniai duomenys:

diapazonas 8 ° C - 30 ° C

Maks. Aplinkos temperatūra 50 ° C

Uždarymo laikas 16 min.

Slėgio skirtumo poveikis & lt; 1 k

Histerezė 0,3K

Šildymo faktoriaus temperatūros poveikis 1,23

Patikimas skysčio jutiklis

Reguliavimo rankenėlė su skaitmeniniu ženklu

Apsaugos funkcija nuo užšalimo montavimo (8 ° C „*“ nustatyme)

Kūnas, pagamintas iš aukštos kokybės plastiko

Temperatūros verčių priskyrimas ant galvos ženklų:

Žemiau yra brėžiniai su dvynukų termostatinio vožtuvo matmenimis, tinkamoje versijoje ir maskuojančių rankovių matmenys, ovalo rozetė ir termostatinė galvutė.

Papildoma informacija jums - galimybės!

Spalvos

Vario termino produktai yra 20 pagrindinių spalvų kurie pavyzdžiai - atspindi tikrąją spalvą - Žemiau rasite

Ryšio parinktys:

Dvynių termostatiniai vožtuvai gali būti prijungti prie radiatoriaus, kai turite įvestį:

- apatinė centrinė

a) Kai maitinimo šaltinis yra kairėje - pasirinkite Dvynių dešinįjį termostatinį vožtuvą

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite „Twins Lewy“ termostatinį vožtuvą

Galimi diegimai:

Dvynių vožtuvas gali būti prijungtas prie abiejų 16 mm PEX instaliacijų - norint tai padaryti, turite pasirinkti dešinę jungtys

Dvynių vožtuvas gali būti prijungtas prie abiejų 15 mm Cu diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys

Dvynių vožtuvas taip pat gali būti prijungtas prie 1/2 diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys
