Termostatinis trišakis vožtuvas Vision, juodas, ašinis kairinis, Pex Aio

„Vision Vision Vision“ juoda konstrukcinė kairioji PEX viskas viename

parametrai

• vožtuvo tipas : termostatinis
• Diegimo tipas : „Alu-PEX 16mm“ įrengimas
• Orientacija : kairysis
• vožtuvo variantas : Ašinis
• rinkinys - tipas : Visi viename - visi rinkinio elementai: vožtuvas + jungtys + rozetės + rankovės
• spalva : Juoda struktūrinė
• rozetės forma : Vienas turas 2 kompiuteriai
• Prodiuseris : Vario terminas
• linija : Vizija
• Galvos tipas : Siūlai: M30x1.5

Kairiojo regėjimo rinkinys.

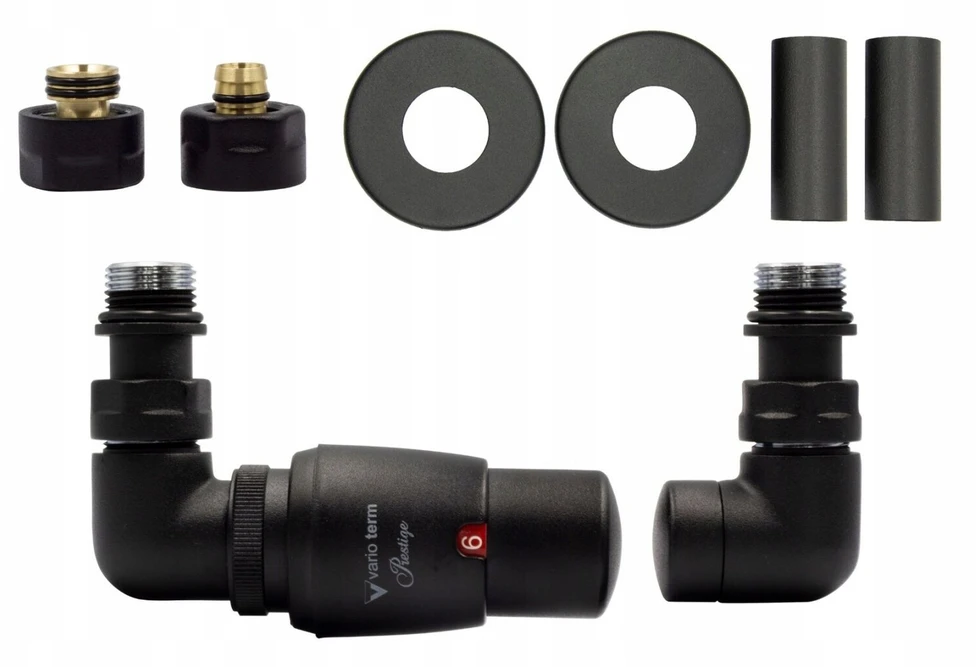

Komplektas apima:

• 1 Lewy termostatinis vožtuvas su galva,
• 1 dešinys
• 2 maskuojančios rozetės, vienas metalas,
• 2 maskavimas, metalas ir
rankovės
• 2 PEX jungtys - diegimui alu -pex 16mm

Verta žinoti:

regėjimo termostatinis vožtuvas yra ašinis vožtuvas , kuris buvo suprojektuotas taip, kad po jo įdiegimo po radiatoriumi termostatine galva & nbsp; buvo šildytuvo kontūro viduje - lygiagrečiai po radiatoriumi , kuris apsaugo galvą nuo atsitiktinės žalos.

Vaizdo termostatinis vožtuvas yra skirtas montuoti ant centrinio šildymo radiatoriaus dviejų vamzdžių sistemoje .

vožtuvas Termostatikoje yra galva kurį galite sureguliuoti vandens (šildymo koeficiento), tekančio į radiatorių, kiekį. Termostatinis vožtuvas yra pritvirtintas prie centrinio šildymo radiatoriaus ant maitinimo laido pusės .

Uždarymo vožtuvas pritvirtintas prie centrinio kaitinimo radiatoriaus grįžtančio laido pusėje .

Techniniai duomenys:

Darbinė temperatūra iki 120 ° C

Nominalus slėgis 1MPA

Šildymo faktoriaus vanduo

Maks. Slėgio skirtumas 0,06MPA

bandymo slėgis 1,5 MPa

Preliminarus nustatymas uždarymo vožtuve

g ½

Galvos montavimo sriegis M30x1.5

Galvos techniniai duomenys:

diapazonas 8 ° C - 30 ° C

Maks. Aplinkos temperatūra 50 ° C

Uždarymo laikas 16 min.

Slėgio skirtumo poveikis & lt; 1 k

Histerezė 0,3K

Šildymo faktoriaus temperatūros poveikis 1,23

Galvos montavimo sriegis M30x1.5

Patikimas skysčio jutiklis

Reguliavimo rankenėlė su skaitmeniniu ženklu

Apsaugos funkcija nuo užšalimo montavimo (8 ° C „*“ nustatyme)

Kūnas, pagamintas iš aukštos kokybės plastiko

Temperatūros verčių priskyrimas ant galvos ženklų:

Žemiau yra brėžiniai su matmenimis: termostatiniu ir uždarymo vožtuvo matymu ir galvos matmenimis, maskuojančiais krūmais ir viena rozetė.

Papildoma informacija jums - galimybės!

Spalvos

Vario termino produktai yra 20 pagrindinių spalvų kurie pavyzdžiai - atspindi tikrąją spalvą - Žemiau rasite

Ryšio parinktys:

Vaizdo termostatiniai vožtuvai gali būti prijungti prie radiatoriaus, kai turite įvestis:

- Dolne

a) Kai maitinimo šaltinis yra kairėje - pasirinkite „Vision Lewy“ termostatinį vožtuvą su pavienėmis rozetėmis

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite Dešinįjį termostatinį vožtuvą su pavienėmis rozetėmis

- apatinė centrinė

a) Kai maitinimo šaltinis yra kairėje - pasirinkite „Vision“ dešinįjį termostatinį vožtuvą su ovalo arba stačiakampio rožės (vienos rosetės netilps vienas šalia kito 50 mm)

b) Kai maitinimo šaltinis yra dešinėje - pasirinkite „Vision Lewy“ termostatinį vožtuvą su ovaliais arba stačiakampiais rožtėmis (vienos rosetės netilps vienas šalia kito 50 mm)

Galimi diegimai:

„Vision Valve“ galima prijungti prie abiejų 16 mm PEX diegimų - norint tai padaryti, turite pasirinkti dešinę jungtys

„Vision Valve“ gali būti prijungtas prie Cu 15 mm diegimo - norint tai padaryti, turite pasirinkti dešinę jungtys

„Vision Valve“ galima prijungti prie 1/2 diegimo (GZ1/2) - Norėdami tai padaryti, turite pasirinkti dešinę jungtys

„Vision Valve“ galima prijungti prie 1/2 diegimo (GW1/2) - Norėdami tai padaryti, turite pasirinkti dešinę jungtys
