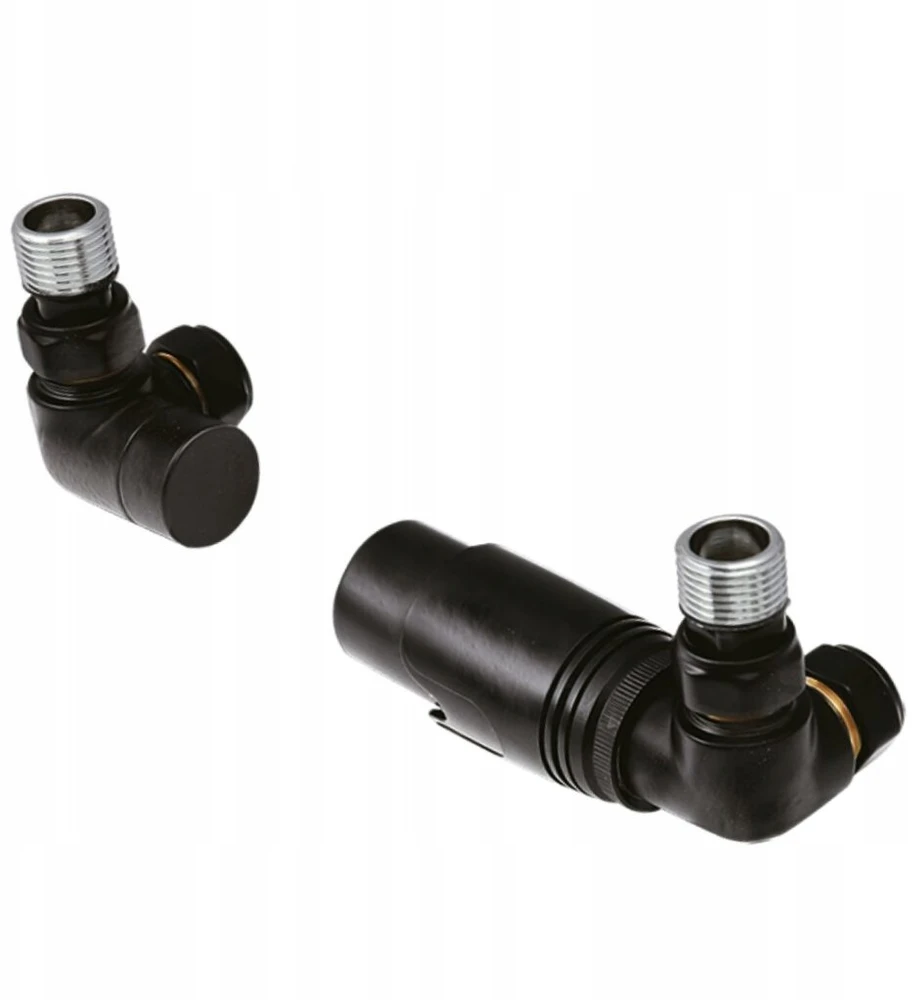

Perfexim Termostatinis kampinis komplektas dešininis juodas struktūrinis su išankstiniu nustatymu

Nustatykite termostatinio rinkinio dešinę juodą struktūrą su partijos nustatymu PHA-38CS Perfexim 20-038-0000-004

Termostatinis rinkinys PHA-038 naudojamas vertikaliems radiatoriams sujungti (stulpelis, vonios kambarys ir kt.). Rinkinys apima tiek vario, tiek kelių sluoksnių vamzdžių jungtis. Termostatiniai įdėklai su srauto nustatymu leidžia sureguliuoti srautus prie kiekvieno radiatoriaus, dėka, kurios išsaugomos optimalios kiekvieno radiatoriaus galios vertės.

Vožtuvai yra fabrikai, orientuoti į maitinimo šaltinį dešinėje radiatoriaus pusėje. Dėl šios priežasties vengiama dažnių klaidų, padarytų surinkimo metu, o tai daro esminį poveikį vožtuvų veikimui ir tinkamam radiatoriaus veikimui. Termostatiniai įdėklai, sumontuoti termostatiniuose radiatorių vožtuvuose Jie yra pagaminti taip, kad vanduo teka po taip vadinamu grybu, t. Y. Vanduo stumia į grybą iš apačios ir neleidžia spyruoklinio slėgio slėgiui.

To dėka, pakeisdami termostatinės galvutės nustatymą, keičiate spyruoklės jautrumą ir tokiu būdu galite nustatyti srautą. Kai vanduo stumia grybą, vožtuvo keitimo savybės, t. Y. Vanduo stumiasi į grybą, o tai reiškia, kad pavasario slėgio galia ir vandens slėgio jėga sutampa, o ne priešingai.

kraštutiniais atvejais Galite atsukti termostatinį įdėklą (iš termostatinio vožtuvo) ir uždarymo galvutę (iš uždarymo vožtuvo) ir pakeisti juos vietomis. Tai naudinga, kai radiatoriaus maitinimo šaltinis buvo netyčia sujungtas.

Vykdymas:

Termostatinis vožtuvas:

️ korpusas, jungtis, jungties veržlė, PEX vamzdžių surinkimo dangtelis, vario vamzdžių tvirtinimo dangtelis: Žalvaris su danga

️ grybas, galvos korpusas, PEX vamzdžių jungtis: Žalvaris

️ pavasaris, pavasaris, nuosėdinis žiedas: Nerūdijantis plienas

️ jungties tarpiklis, vario vamzdžio tarpiklis: bronzinis žiedas

️ Apsauginis hubcap: plastikas

ūrimas grybų sandarinimas (formos tarpiklis): nbr

️ Galvos sandarikliai, formos dujų tarpiklis, PEX vamzdžių jungčių sandarikliai: „O“ sandarinimo žiedas- NBR

Uždaryti -off vožtuvai:

️ korpusas, jungtis, jungties veržlė, PEX vamzdžių surinkimo dangtelis, vario vamzdžių tvirtinimo dangtelis, apsauginis stebulė: Žalvaris su danga

️ grybas, galvos korpusas, PEX vamzdžių jungtis: Žalvaris

️ jungties tarpiklis, vario vamzdžio tarpiklis: bronzinis žiedas

️ Apsauginis „HubCap“ sandariklis: Techninis pluoštas

️ Galvos sandarikliai, formos dujų tarpiklis, PEX vamzdžių jungčių sandarikliai: „O“ sandarinimo žiedas- NBR

dn - 15

d - g 1/2

l - 55,5 mm

l1 - 47 mm

t - 15,2 mm

H - 4 9,25 mm

H1 - 37,85 mm

A - 15 mm

b - 12 mm

s - 23,5 mm

S1 - 23 mm

⏩ Rinkinyje yra: termostatinis vožtuvas, uždarymo vožtuvas, termostatinė galva

⏩ Galimybė prisijungti prie daugiasluoksnio vamzdžio Ø16 x 2 arba vario vamzdžio Ø15.
