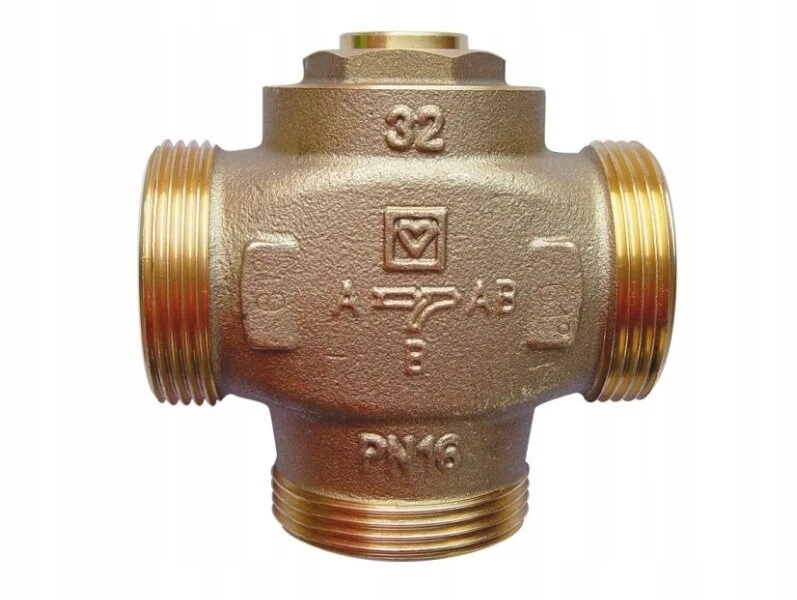

Herz Teplomix temperatūros vožtuvas 1' 61 laipsnių 3 krypčių 1776603

termostatinis reguliavimo vožtuvas, skirtas katilo ir Nbsp grąžinimo temperatūros pakėlimui; „Teplomix DN25 Herz“, srieginės jungtys 5/4 "GZ

Šiuo metu gaminami katilai

dujos, aliejus ir fiksuotai, beveik visada reikalauja apsaugos

Prieš per žemą į katilą tekančio faktoriaus temperatūrą, taip vadinamą apsaugą nuo šalčio.

Per žema faktoriaus, grįžtančio į katilą, temperatūra gali sunaikinti jį

Elementai & nbsp; Vidinė išmetamųjų dujų pusėje, kurią sukelia nenustatytas garo aptikimas iš išmetamųjų dujų.

Bendrovė Herz

siūlo sprendimą su maišymo, proporcingais trijų kelių vožtuvais, be

Netiesioginis operacija „Herz Teplomix“, kur Regulacyn elementas yra pastatytas -netiesiogiai vožtuve.

Termostatinis elementas, atliekantis reguliavimo funkcijas, yra sukurtas viduje.

Reguliavimo elementas yra šildymo faktoriaus sraute.

Šildymo faktorius, klaidinantis termostatinį elementą, yra pasikartojančio faktoriaus mišinys

Iš žemos temperatūros įrenginių ir aukštos temperatūros katilo maitinimo šaltinio.

Jų abipusę dalį lemia termostatinis elementas, priklausomai nuo

Abiejų srautų temperatūra susimaišius taip, kad faktoriaus temperatūra

Išeinant iš vožtuvo ir patekus į katilą, buvo ne mažiau kaip 61 ° C.

Kai temperatūra po abiejų veiksnių sumaišymo yra per žema, tada elementas

Termostatinis susitraukimas atveria kelią karštam faktoriui iš katilo.

Maksimali temperatūra: 110 ° C

Atidarymo temperatūra: 61 ° C

Ryšio gijos: 5/4 "

skersmuo: dn25

KV Flight = & nbsp; 11m3/h

kv aplinkkos = & nbsp; 17m3/h

Katalogo numeris: 1 7766 03

reguliuojama temperatūra

A-AB srautui apie 61'C. Rekomenduojamas reguliavimo vožtuvo surinkimas aplinkkelyje tarp kreipiamojo ir išleidžiant katilą.

1 - Herz katilas

2 -katilų kompleksas, susidedantis iš ventiliacijos angos, apsauginio vožtuvo, termo -man -Manner ir terminės izoliacijos

3 - rutulinis vožtuvas, skirtas tiesiogiai pritvirtinti siurblį su patikrinimo vožtuvu

4 - rutulinis vožtuvas tiesioginiam siurblio montavimui, cirkuliacijos siurblys

5 - cirkuliacijos siurblys

6 - reguliavimo vožtuvas, skirtas sumažinti vandens srautą, apeinant

7 - „Toplomix“ termostatinio reguliavimo vožtuvas

8 - Nuelenkite vožtuvą su rankena ir sukamu jungtimi su DN10 žarna su sandarinimu

Alternatyviai: „Thermoflex“ užpildymas ir estrus vožtuvas, skirtas katilui be savaiminio žalos tarpiklio

9 - filtras

10 - išjungti
