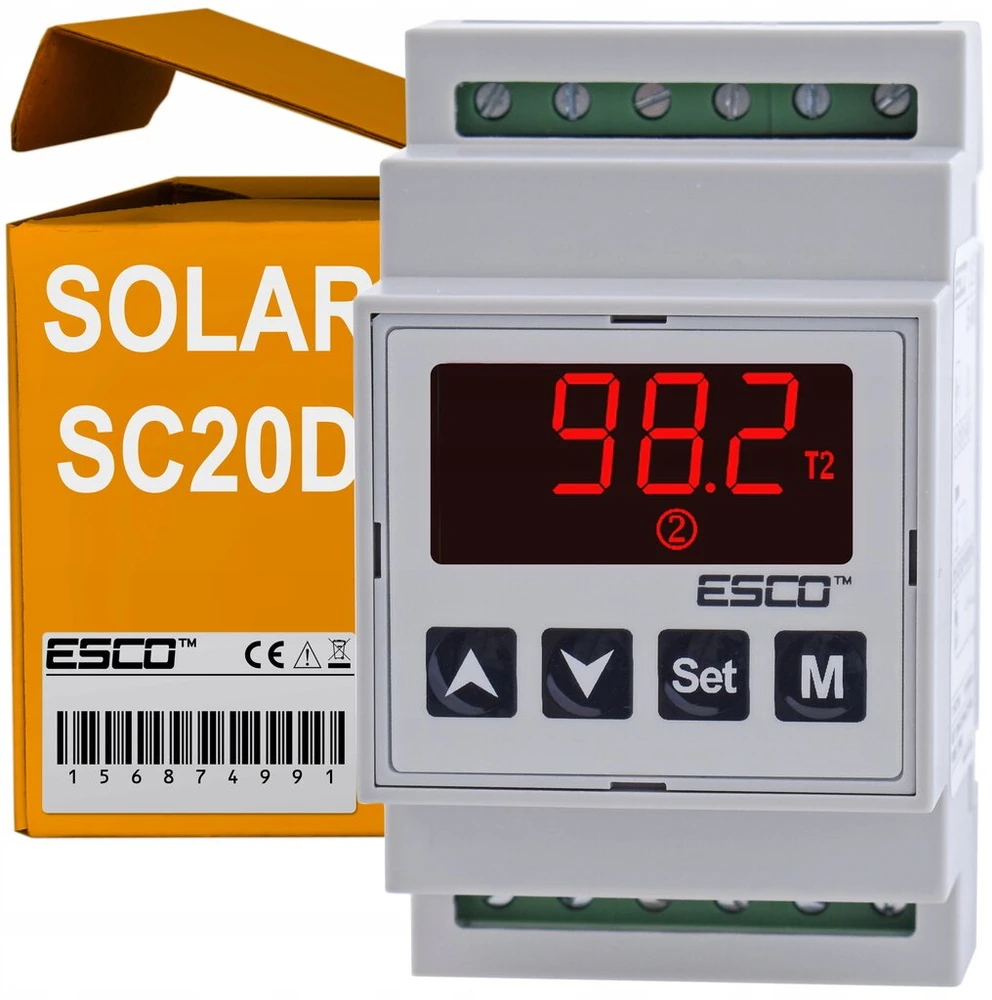

Diferencinis reguliatorius saulės kolektorių valdiklis - jutikliai graits Ahq+

temperatūros valdiklis, skirtas DIN geležinkeliui, universalus (saulės kolektoriaus valdymas, židinys, cirkuliacijos siurbliai, šildytuvas + ventiliatorius), Nr. Priklausomai nuo konfigūracijos, reguliatorius gali valdyti paprastas sistemas, tokias kaip katilas ar cirkuliacijos siurblys, taip pat platus saulės kolekcionierius arba židinys su vandens striuke.

• 3 veikimo režimai, kuriuos galima pasirinkti

<l>

Įprasta (remiantis matavimu iš vieno jutiklio)

Diferencialas (remiantis indikacijų skirtumu nuo dviejų jutiklių)

Vidutinis (remiantis vidutinėmis dviejų jutiklių indikacijomis)

</l>

• 3 temperatūros slenksčiai Valdymas + 2 aliarmas
• Aukšta ir žema temperatūra signalizuojamas estafetės išėjimu ir garsinimu
• 2 relės išėjimas Pagrindinis 20a ir aliarmas 8a
• 2 NTC jutikliai yra

Reguliavimas grindžiamas vieno ar dviejų temperatūros jutiklių matavimu

• Išmatuojant iš vieno jutiklio Reguliatorius palaiko nustatytą temperatūrą, įjungdamas pagrindinį išėjimą „kaitinant“ arba „aušinimo“ režimą su nurodytu nuokrypiu (reguliuojama histerezė 0,1 diapazone.... 20 ° C).
• Matuojant du jutiklius Vartotojas gali pasirinkti reguliatoriaus režimą: išvestis pridedama remiantis dviejų temperatūros jutiklių skirtumu arba vidurkiu. Diferenciniu režimu reguliatorius pritvirtins, pavyzdžiui, kolekcininko siurblį, pasiekęs reikiamą bako ir kolektoriaus jutiklio skirtumą. Ir vidurkio režime reguliatorius veikia kaip įprastas temperatūros valdiklis su aliarmo funkcija, tačiau matavimo vertė apskaičiuojama pagal dviejų temperatūros jutiklių indikacijų aritmetinį vidurkį, pvz. Dviejuose dujotiekio ar rezervuaro galuose.

SC-20D turi galimybę nustatyti dvi papildomas aliarmo slenksčius

aukštos ir žemos temperatūros aliarmas Viršijus, kuris bus pritvirtintas prie pagalbinės relės ir vidinio garsinio signalo. Tuo metu, kai žadintuvas įvyksta, pagrindinį išėjimą galima užblokuoti pritvirtintoje arba išjungtoje padėtyje (priklauso nuo sistemos, pvz., Padidėjus temperatūrai židinyje, siurblys turi būti pritvirtintas, kad vėsintų cirkuliaciją).

Įrenginio valdymo schemų pavyzdžiai naudojant SC20D reguliatorių

Įrenginio valdymo schemų pavyzdžiai naudojant SC20D reguliatorių.

Ryšio schema, skirta kontroliuoti pompulą ir aliarmą.

Techniniai duomenys

Įvesties

• Du NTC temperatūros jutikliai 5KOHM esant 25 ° C
• Skaitmeninis įvestis

Matavimo diapazonas 50...+150 ° C

Matavimo tikslumas +/- 0,5 ° C

Rezoliucija 0,1 ° C visame diapazone

Ekranas LED, 4 skaitmenys su 11 mm aukščiu su grafinėmis piktogramomis

Reguliavimo metodas Įjungimas su histereze

Išėjimai

• Pagrindinis: estafetė 20a 4.5kW, patvarumas 100 000 ciklų
• aliarmas: 8a 1,5kW relė, patvarumas 100 000 ciklų

Funkcijos

• 3 reguliatoriaus režimai: paprasti, diferencialai, vidurkis
• Aukštos ir žemos temperatūros aliarmas, signalizuojamas garso ir relės išėjimu
• Jutiklio gedimo garso signalizavimas ir skaitmeninio įvesties aktyvinimas

Surinkimas ant DIN TH-35 geležinkelio

Maitinimo šaltinis 230VAC +/- 15% (standartinis) arba 12VAC/DC (+PLN 12.30) arba 24VAC/DC ( +PLN 40)

Energijos suvartojimas max 3 VA

du jutikliai, esantys rinkinyje, nemokamai

pagaminti iš nerūdijančio plieno, esant sandarumo klasei IP67 (neperšlampamas).

kabelis 200cm Kurią prireikus galima išplėsti elektrine viela (geriausia -kabeliu, dviejų laidų, 1,5 mm) iki 80 metrų.

Pasirenkami jutikliai, kuriuos galima rasti kituose mūsų
