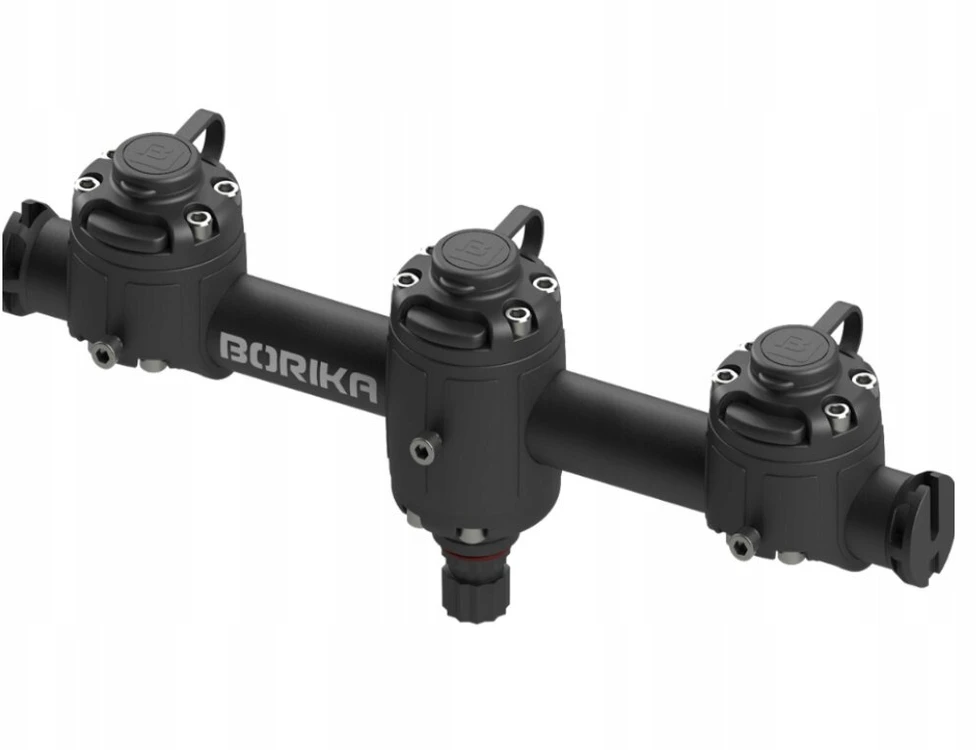

Relingas 350 mm priedų montavimui su trimis spynomis Gm350-3 Borika

GM350-3 „Borika Frect®“

Remiantis priedų susiejimu su „Trimar FS219“ ratukais

skersmuo: 32 mm

Ilgis: 350 mm

GM350-3 & Nbsp; Tai leidžia montuoti nuo vieno iki penkių priedų (atsižvelgiant į dvi papildomas FS223 spynos, kurias galima pritvirtinti vamzdžio galuose). To dėka turėsite visą reikalingą įrangą ir aksesuarus. Sistema yra suderinama su visa „Borika Freed®“ priedų linija: verpimo rankenos, veiksmo fotoaparatų monopodai, „Echosond“ platformos, tvirtinimo sistemos ir kt., „Yakattack®“, karpių įranga.

Į rinkinį įeina trys FS219 modelio spynos, iš kurių vidurys pritvirtinamas ant vamzdžio, o šoniniai yra FMR132 montavimo sistemų dalis ir gali suktis aplink vamzdžio ašį ir pereiti į patogią padėtį, kai sušvelninama. Prie mazgo buvo pridėti šoniniai blokavimo varžtai, kad būtų nuolat pritvirtinti šie du rinkiniai prie vamzdžio. Vamzdžio kraštuose yra sumontuoti kištukai su T grioveliu, kurie sudaro pagrindą montuoti du papildomus spynos su šoniniu varžtu T. Priedai pritvirtinti yra kuo greitesnis ir paprastas: atidarykite užrakto apsauginį dangtelį, nustatykite užrakto mechanizmą atrakinimo padėtyje, pastumkite aksesuarų adapterį prie atsparumo ir perkelkite užraktą į užraktą. Priedas gali būti pritvirtintas bet kurioje padėtyje, pritvirtinant adapterį aplink jo ašį žingsniais kas 30 °. Turėkluose yra vienas 12 stipinų žvaigždės adapteris, kurį galima įjungti į bet kurią pilį pritvirtintą gamyklą ant plūduriuojančio bloko. Visa konstrukcija kartu su nuolatiniais priedais gali pasisukti aplink adapterio ašį 360 ° kampu 30 ° kampu.

Skirta pritvirtinti nuo 1 iki 5 priedų su 12 stipinų žvaigždės formos adapteriu. Jį sudaro vamzdis (els 32 mm, L - 350 mm), 2 FMR132 modelio montavimo rinkiniai, FS219 užraktas, pritvirtintas prie montavimo platformos, pritvirtintos ant vamzdžio (kurio elementai yra pritvirtinti 4 m6*60 din 912 varžtais ir M6 DIN 934 riešutais), sujungtos su 12 -ies žvaigždžių adapteriu, naudojant M6*45 DIN 91. Riešutai 2 Papildomos FS223 modelio pilys (nėra įtrauktos į rinkinį). Vamzdis pagamintas iš anoduoto aliuminio. Išsami informacija yra pagaminta iš stiklinio pluošto sustiprinto poliamido. Tvirtinimo detalės yra pagamintos iš A2 nerūdijančio plieno (išskyrus 12 žalvario dangtelių M6 DIN 934).

Reliningas yra patogus, pvz. Norėdami pritvirtinti tris verpimo rankenas, platformas po echosonde arba inkaro sistema (rankena ir ritinys). Įrengta bet kurioje valties vietoje, bet kurios iš anksto įdiegtos surinkimo sistemos pakanka pritvirtinti. Galiniai dangteliai su dviem papildomomis FS223 modelio piltomis puikiai tinka pritvirtinti visus priedus. GM350-3 skirtas vidutinėms apkrovoms.

Norėdami gauti stabilesnę konstrukciją, naudokite GRP500-3 arba GRP700-3 modelius. Naudojant sistemą esant neigiamai temperatūrai, rekomenduojama periodiškai sutepti raudonojo O žiedo žiedo silikoną, esantį pastoviame priedų adapteryje. Tai užkirs kelią vandens plėvelės susidarymui ant judančių užrakto ir adapterio dalių, kurios gali užšaldyti mechanizmą užšaldant. Panaudoję jūros vandenyje, mes rekomenduojame skalauti produktą daug gėlo vandens.

Medžiagos, naudojamos produkte: & nbsp; Poliamidas, sustiprintas stiklo pluoštu, aliuminio anoduotais milteliais, dažytais, PVC, nerūdijančio plieno A2, žalvariu.

Pilnas rinkinys: RELIND GM350-3.

Taikymo pavyzdys:
