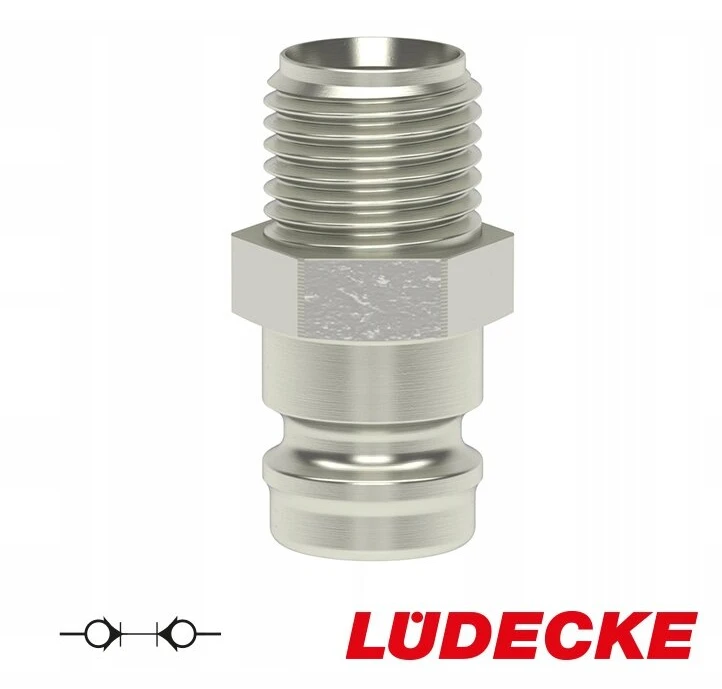

Temperatūros reguliavimo kištukas Dn 6 Ludecke Gz G 3/8" Ms - Hasco Z8

Greitas jungiamasis kištukas, skirtas įpurškimo formoms & nbsp; „Lüdecke & nbsp 8

“ greitos jungtys iš ESHM serijos o dn & nbsp; 6 ir kištuko skersmuo & nbsp; 9 mm būdingas labai didelis srauto greitis, kai mažo slėgio kritimas. & nbsp;

dalis eshm & nbsp; 38 Naab Viena vertus, jis turi kištuką, kita vertus, išorinį sriegį - cilindrinį siūlą pagal ISO 228. Norėdami palengvinti mazgą, jis turi šešiakampį žiedą, kuris naudoja raktą surinkimo metu. Šie kištukai turi vožtuvą , gali būti derinamas tik su lizdais su vožtuvu, kurio adata atidaro vožtuvą kištuke. Kabelis, turintis šį kištuką ant ruožo, nebus skystas.

Nikelio žalvario korpuso gaminimas.

Suderinamas su greitomis temperatūros kontrolės jungtimis, su Europos profiliu (Vokiečių kalba) & nbsp; Hasco iš 8.

Šios greitos jungtys yra skirtos naudoti diegimo temperatūros reguliavimas , kurie dažniausiai naudojami plastinių perdirbimo pramonėje. Aukštos kokybės jungiamosios detalės užtikrina tikslų slėgį ir temperatūrą, kuri gali siekti iki 200 ° C. Tai yra tinkamo slėgio ir temperatūros išlaikymo tikslumas, kuris dažnai lemia aukštą tikslių formų formų pakartojimą iš formos. Tai pavers nedidelį kiekį medžiagos reaktyvinio lėktuvo, kuris padidins pagamintų elementų ekonominį patrauklumą. Kitaip tariant, dėl šių jungčių naudojimo tuo pačiu metu mes padarysime teisingiau pagamintus plastikinius elementus.

Šios greitos jungtys, naudodamiesi tinkamais sandarikliais ir medžiagomis, gali gabenti įvairias aušinimo terpes, tiek karštą, tiek šaltą vandenį, aliejų ar orą.

Pasiūlyme yra visas temperatūros valdymo sistemų, naudojamų plastikinis apdorojimas , jungtys ir greitos jungtys Gamyba lüdecke.

• Darbinis slėgis [juosta]: 15 .
• Darbinė temperatūra [° C]: nuo -20 iki +200 (aliejus, oras), +150 (vanduo) .
• Ryšio medžiaga, vožtuvo korpusas: žalvario MS 58 nikelis padengtas.
• Vidutinis: & nbsp; Oras, vanduo, aliejus ir kiti.
• Siūlai: ISO 228
• Siūlų dydis: 3/8 "
• sriegio ilgis [l1]: & nbsp; 12 mm & nbsp;
• kištukas, nominalus dydis: dn 6
• kištuko plotis [ds]: & nbsp; 9 mm & nbsp;
• kištuko ilgis [L2]: & nbsp; 14 mm
• Bendras ilgis [L]: & nbsp; 30 mm
• rakto dydis [SW]: 17
• Skrydis: & nbsp; 6 & nbsp;
• Svoris: & nbsp; 22 g
• kištuko profilis pagal: hasco su 8
• Katalogo numeris: ESHM & Nbsp; 38 Naab

Atjungti ir prijungti prie šios sistemos laidų yra intuityviai paprastas ir greitas, kurį galima padaryti viena ranka.

1 žingsnis.

2 žingsnis.

Paspauskite kištuką prie lizdo ir šviesos, traukiančios kištuką, kad patikrintumėte ryšį.

3 žingsnis.

Vieneto paskirstymas, pastumdamas rodyklės nurodytą žiedą, kuris tuo pačiu metu išstums kištuką iš lizdo.
