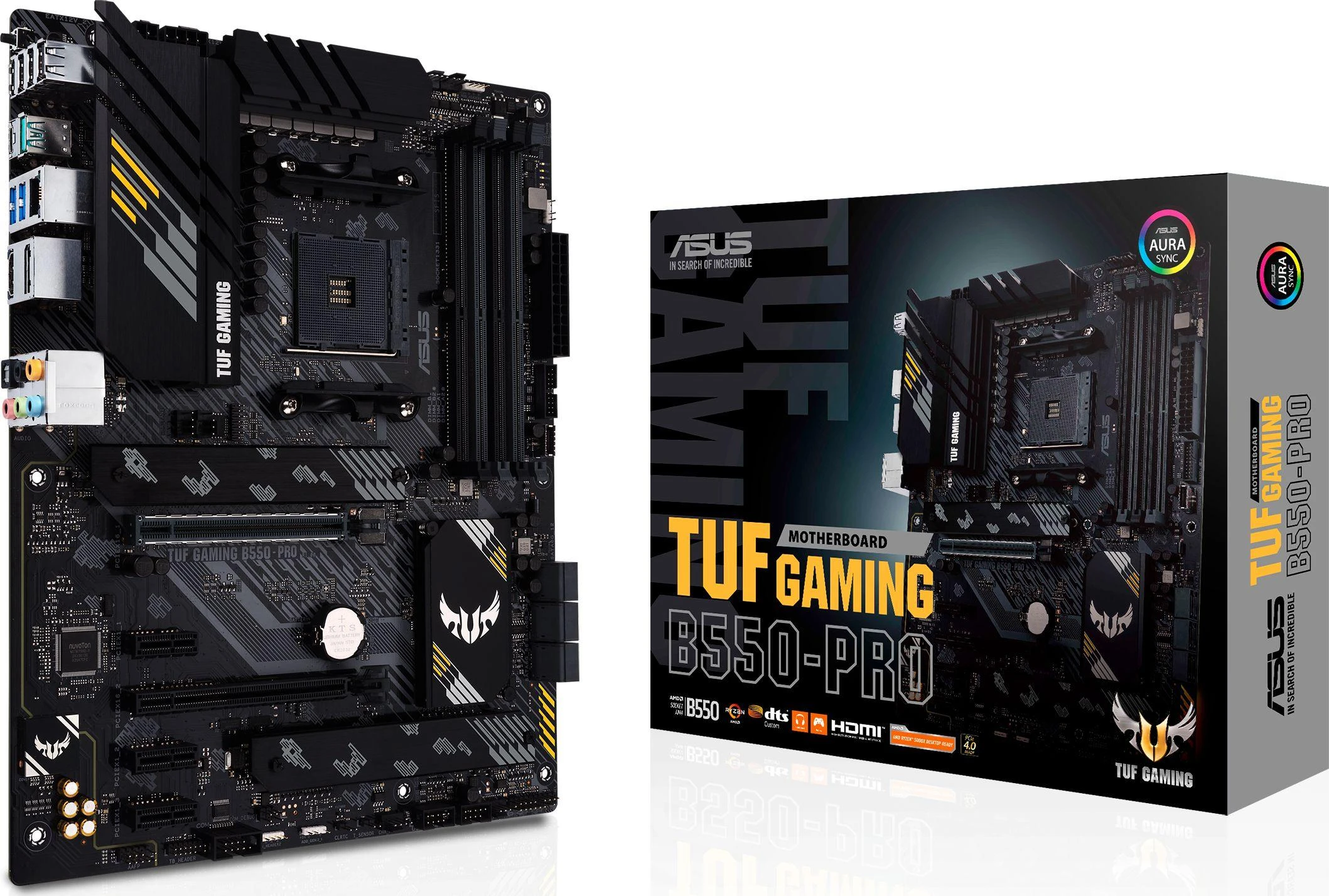

Pagrindinė plokštė ASUS TUF Gaming B550-PRO

Modelis

TUF GAMING B550-PRO

PROCESORIUS

AMD AM4 lizdas, skirtas AMD Ryzen™ 5000 serijos / 4000 G serijos / 3000 serijos stalinių kompiuterių procesoriams *

* Procesorių palaikymo sąrašą rasite www.asus.com

Mikroschemų rinkinys

AMD B550

Atmintis

4 x DIMM, maks. 128GB, DDR4 5100(O.C)/5000(O.C)/4866(O.C)/4800(O.C.)/4600(O.C)/4500(O.C)/4400(O.C)/4333(O.C.)/4266(O.C.)/4200(O.C.)/4133(O.C.)/4000(O.C.)/3866(O.C.)/3733(O.C.)/3600(O.C.)/3466(O.C.)/3400(O.C.)/3333(O.C.)/3200/3000/2800/2666/2400/2133 MHz Un-buffered Memory

Dviejų kanalų atminties architektūra

ECC atminties (ECC režimas) palaikymas priklauso nuo procesoriaus.

* Atminties QVL (Qualified Vendors Lists - kvalifikuotų pardavėjų sąrašai) žr. www.asus.com, o atminties dažnio palaikymas priklauso nuo procesoriaus tipų.

Grafinis

Palaiko AMD 2-Way CrossFireX technologiją

Išplėtimo lizdai

AMD Ryzen™ 5000 serijos / 3000 serijos stalinių kompiuterių procesoriai

1 x PCIe 4.0 x16 (x16 režimas)

AMD Ryzen™ 5000 G serijos / 4000 G serijos stalinių kompiuterių procesoriai

1 x PCIe 3.0 x16 (x16 režimas)

AMD B550 mikroschemų rinkinys

1 x PCIe 3.0 x16 (x4 režimas)

3 x PCIe 3.0 x1

* Palaikomas PCIe išskaidymas, skirtas RAID ant procesoriaus funkcijai.

Kelių procesorių palaikymas

Palaiko AMD 2-Way CrossFireX technologiją

Išplėtimo lizdai

AMD Ryzen™ 5000 serijos / 3000 serijos stalinių kompiuterių procesoriai

1 x PCIe 4.0 x16 (x16 režimas)

AMD Ryzen™ 5000 G serijos / 4000 G serijos stalinių kompiuterių procesoriai

1 x PCIe 3.0 x16 (x16 režimas)

AMD B550 mikroschemų rinkinys

1 x PCIe 3.0 x16 (x4 režimas)

3 x PCIe 3.0 x1

* Palaikomas PCIe išskaidymas, skirtas RAID ant procesoriaus funkcijai.

Saugykla

Iš viso palaiko 2 x M.2 lizdą (-us) ir 6 x SATA 6 Gb/s prievadus

AMD Ryzen™ 5000 serijos / 3000 serijos stalinių kompiuterių procesoriai :

1 x M.2 lizdas 3, su M raktu, palaikomi 2242/2260/2280/22110 tipo saugojimo įrenginiai (SATA ir PCIe 4.0 x4 režimas)

AMD Ryzen™ 5000 G serijos / 4000 G serijos stalinių kompiuterių procesoriai:

1 x M.2 lizdas 3, su M raktu, 2242/2260/2280/22110 tipo (PCIE 3.0 x4 ir SATA režimai) atminties įrenginių palaikymas

AMD B550 mikroschemų rinkinys :

1 x M.2 lizdas 3, su M raktu, tipas 2242/2260/2280/22110 (PCIE 3.0 x4 ir SATA režimai) saugyklų įrenginių palaikymas*2

6 x SATA 6 Gb/s prievadas (-ai),

Palaiko "Raid 0", 1, 10

LAN

"Realtek RTL8125B" 2,5 Gb Ethernet

TUF LANGuard

Garso

"Realtek ALC S1200A" 7.1 erdvinio garso didelės raiškos garso kodekas

- Palaiko : Jungčių aptikimas, daugiasrautė transliacija, jungčių perjungimas iš priekinio skydelio, iki 24 bitų/192 kHz atkūrimas

Garso funkcija :

- Išskirtinis DTS Custom for GAMING Headsets.

- Optinis S/PDIF išvesties prievadas (-ai) galiniame skydelyje

- Garso dangtelis

- Garso ekranas

- Specialūs garso PCB sluoksniai

- Aukščiausios kokybės japoniški garso kondensatoriai

- Unikali de-pop grandinė

USB jungtys

Galinis USB prievadas (iš viso 8)

2 x USB 3.2 Gen 2 prievadas (-ai) (1 x A tipo + 1 x C tipo USB®)

2 x USB 3.2 Gen 1 prievadas (-ai) (2 x A tipo)

4 x USB 2.0 prievadas (-ai) (4 x A tipo)

Priekiniai USB prievadai ( iš viso 7 )

3 x USB 3.2 Gen 1 prievadas (-ai) (2 x A tipo + 1 x C tipo)

4 x USB 2.0 prievadas(-ai) (4 x A tipo)

Programinės įrangos funkcijos

Išskirtinė ASUS programinė įranga

Armoury Crate

- Aura Creator

- Aura Sync

- Dvipusis AI triukšmo slopinimas

AI Suite 3

- Našumo ir energijos taupymo įrankis

TurboV EVO

EPU

"Digi+ VRM

Fan Xpert 4

- EZ atnaujinimas

TUF GAMING CPU-Z

AI įkroviklis

ASUS Turbo LAN

DAEMON įrankiai

DTS Custom for GAMING Headsets

"Norton" antivirusinė programinė įranga (nemokama 60 dienų bandomoji versija)

WinRAR

UEFI BIOS

ASUS EZ DIY

- ASUS CrashFree BIOS 3

- ASUS EZ Flash 3

- ASUS UEFI BIOS EZ režimas

ASUS specialiosios funkcijos

ASUS TUF APSAUGA

- ASUS DIGI+ VRM (skaitmeninis maitinimo dizainas su Dr. MOS)

- ASUS patobulinta DRAM apsauga nuo viršįtampių

- ASUS ESD apsaugos priemonės

- TUF LANGuard

- ASUS apsauga nuo viršįtampių

- ASUS SafeSlot

- ASUS nerūdijančio plieno galinė įvestis/išvestis

ASUS Q-Design

- ASUS Q-DIMM

- ASUS Q-LED (CPU [raudona], DRAM [geltona], VGA [balta], įkrovos įrenginys [geltonai žalia])

- ASUS Q lizdas

ASUS šiluminis sprendimas

- Aliumininis M.2 radiatorius

ASUS EZ DIY

- BIOS FlashBack™ mygtukas

- BIOS FlashBack™ šviesos diodas

- Procool

AURA Sync

- Standartinės RGB antraštės

- Adresuojama Gen 2 RGB antraštė

Galinės įvesties / išvesties prievadai

1 x DisplayPort

1 x HDMI

1 x LAN (2,5G) prievadas (-ai)

2 x USB 3.2 Gen 2 (arbatinės mėlynos spalvos) (1 x A tipo + 1 x C tipo USB®)

2 x USB 3.2 Gen 1 (mėlynos spalvos) A tipo USB 3.2 Gen 1 (mėlynos spalvos)

4 x USB 2.0 (vieną prievadą galima perjungti į USB BIOS FlashBack™)

1 x optinė S/PDIF išvestis

5 x garso lizdas (-ai)

1 x BIOS FlashBack™ mygtukas (-ai)

Vidiniai įvesties / išvesties prievadai

1 x CPU ventiliatoriaus jungtis (-ys)

1 x CPU OPT ventiliatoriaus jungtis (-ys)

3 x korpuso ventiliatoriaus jungtis (-ys)

1 x AIO_PUMP jungtis

2 x "Aura RGB" juostelės antraštės

2 x adresuojama (-os) Gen 2 antraštė (-ės)

1 x USB 3.2 Gen 1 tipo C™ jungtis priekiniame skydelyje

1 x USB 3.2 Gen 1 (iki 5 Gb/s) jungtis (-ys) palaiko 2 papildomus USB 3.2 Gen 1 prievadus

2 x USB 2.0 jungtis (-ys) palaiko 4 papildomus USB 2.0 prievadus

1 x M.2 lizdas 3 su M raktu, palaikomi 2242/2260/2280/22110 tipo atminties įrenginiai (SATA ir PCIe 4.0 x4 režimas)

1 x M.2 lizdas 3 su M raktu, 2242/2260/2280/22110 tipo atminties įrenginių palaikymas (SATA ir PCIE 3.0 x 4 režimas)

1 x SPI TPM antraštė

6 x SATA 6 Gb/s jungtis (-ys)

1 x "Thunderbolt" jungtis (-ys)

1 x 24 kontaktų EATX maitinimo jungtis (-ys)

1 x 8 kontaktų ATX 12 V maitinimo jungtis (-ys)

1 x 4 kontaktų ATX 12V maitinimo jungtis (-ys)

1 x priekinio skydelio garso jungtis (-ys) (AAFP)

1 x Terminio jutiklio jungtis (-ys)

1 x Išvalyti CMOS jungtis (-ės)

1 x Sistemos skydelio jungtis

1 x COM prievado antraštė

Priedai

Vartotojo vadovas

Įvesties ir išvesties skydas

2 x SATA 6 Gb/s kabelis (-ai)

1 x pagalbinis DVD diskas

1 x TUF Gaming lipdukas

1 x TUF sertifikavimo kortelė (-ės)

1 x M.2 SSD varžtų pakuotė (-ės)

1 x M.2 gumos pakuotė (-ės)

BIOS

256 Mb Flash ROM, UEFI AMI BIOS

Valdymo galimybės

WOL pagal PXE

Formos faktorius

ATX formatas

12 colių x 9,6 colio ( 30,5 cm x 24,4 cm )

Pastaba

*1 PCIE 3.0 X16_2 veikia x1 režimu, kai bet kuris iš PCIe 3.0 x1 lizdų yra užimtas.

*2 M2_2 dalijasi pralaidumu su SATA6G_56. Kai M.2_2 yra užimtas, SATA6G_56 bus išjungtas.
