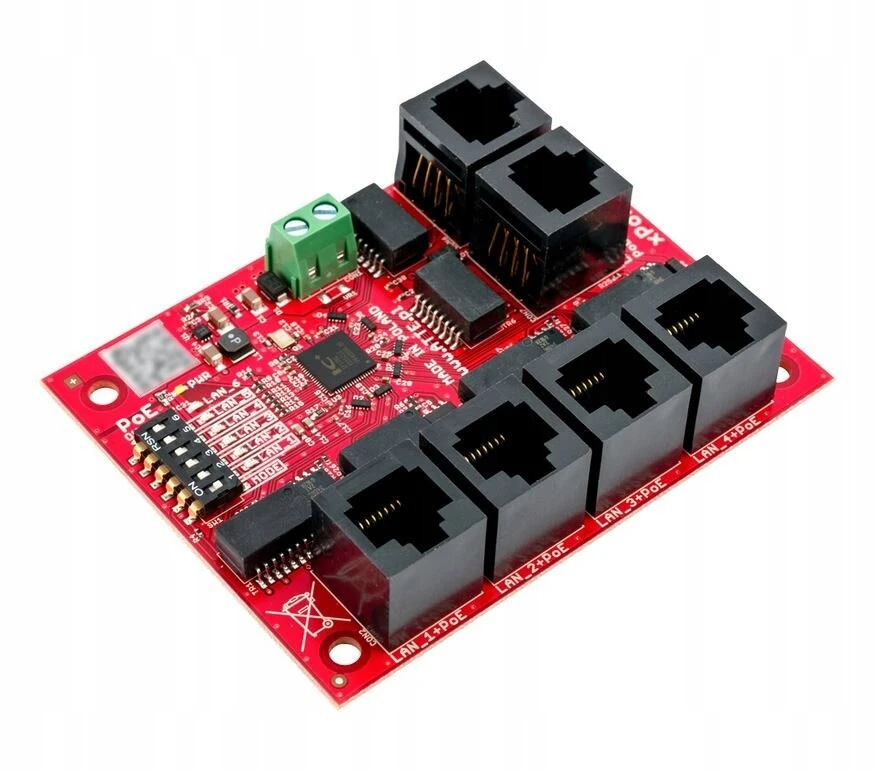

Switch Atte Xpoe-6-11-of

Switch Poe xpoe-6-11 iš 6-uostų atte

(5xpoe + 1xuplink), elektroniniai saugikliai, Long Range režimas , pastato modulis, be maitinimo šaltinio

Produkto aprašymas:

jungiklis xpoe-6-11 iš Jis buvo suprojektuotas kaip universalus Poe tinklo jungiklis skirtas televizijos sistemoms Przemysłowa ip. Elektroninė ambulatorinė apsauga užtikrina visos sistemos tęstinumą trumpame jungtyje arba perkraunant atskiras galios šakas ir automatiškai grąžinti įtampą po gedimo. tolimojo diapazono režimas leidžia padidinti transmisijos diapazoną iki 280m Naudojant standartinį kompiuterio posūkį utp.

Neišdomus & nbsp; Jungikliai ir prailgintojai „Poe & Nbsp“; yra skirtos bendradarbiavimui su IP kameromis ir kitos tinklo vyriausybės Maitinamas poe 802.3at/af standarte ir poe pasyvus .

ypatybės:

maitinimo šaltinis 5 Poe imtuvai 802.3at/af arba pasyvus

Duomenų perdavimo parinktis į 280M (tolimojo nuotolio režimu)

Elektroninis saugiklis Nepaisant kiekvieno „Poe“ kanalo (automatinė grąžinimas)

Galimybė išjungti galią pasirinktuose poe prievaduose

Išvalyti optinį signalizaciją maitinimo šaltinis ir duomenų perdavimas

platus diapazonas Įvesties įtampa (10 ... 56VDC)

Išėjimo įtampa = & nbsp; įvesties įtampa

į 70W galia LAN_5 uoste „Poe In/Out“

į 40W galia kituose „Poe“ prievaduose

maitinamas sraigtiniu jungtimi ( vin ) arba iš kito jungiklio poe pasyvus (poe in/out)

Kaskadinės galios galimybė - Vienas xpee maitina kitą (poe in/out)

Lengvas ir greitas paleidimas nereikia sukonfigūruoti parametrų

Labai maža energijos suvartojimas (& lt; 1.5W)

Mažas modulio dydis

suderinamumas

Construction iš (atviro rėmo) Tai leidžia sukurti įrenginį bet kuriame korpuse, tačiau patogiausias montavimo metodas yra skirtas „Abox“ serijos korpusui , ir montavimo lakštai , įrengtas specialus skydas per 10,8 mm rastrų . Jis suderinamas su tvirtinimo skylių atstumu statybų moduliams. Sistemos sprendimas leidžia vertikaliai arba lygiai Surinkimas Pasirinkti įtaisai bet kurioje, atidarykite korpuso ar montavimo lapo dalį.

Techniniai duomenys:

LAN prievadai

• 6 prievadai RJ45 10/100Mbps
• 5xlan+Poe, 1xuplink

Palaikomi Poe imtuvai (standartinė / max Power)

• 802.3af - iki 15,4W Lan_1 ... Lan_5 (Vin & Gt; 48VDC)
• 802.3at - iki 30W LAN_1 ... LAN_5 (Vin & GT; 48VDC)
• Poe pasyvus - iki 70W LAN_5 / iki 40W LAN_1 ... LAN_4

Palaikomi Poe siųstuvai (standartinė / max Power): „Poe Passive“ - iki 70W LAN_5 / iki 40W LAN_1 ... LAN_4

Poe išėjimai (standartinis / galios režimas)

• lan_1 ... Lan_5
• Poe pasyvus, B režimas (4,5+) (7,8-)

Poe įvestis (standartinis / galios režimas)

• Lan_5
• Poe pasyvus, B režimas (4,5+) (7,8-)

Poe (viršįtampis / prieš trumpąjį jungimą)

• lan_1 ... lan_4
• 0,75a / elektroninis (automatinis grąža)
• lan_5
• 1,25A / elektroninis (automatinis grąža)

SW1 Microster jungtys

• 1 jungiklis „režimas“
• - perjunkite darbo režimą
• 2 jungikliai ... 6 "Poe įjungti/išjungti"
• - Poe galia Lan_1 ... Lan_5

„Standard“ darbo režimas

• 1 jungiklis „režimas“ išjungtoje vietoje
padėtyje
• lan_1 ... Lan_6 - diapazonas iki 100 m (10/100Mbps)

„Long Range“ darbas

• 1 jungiklis „režimas“, esant vietoje
• lan_1 ... Lan_4 - diapazonas iki 280m (10Mbps)
• lan_5 ... Lan_6 - diapazonas iki 100 m (10/100Mbps)

Įvesties įtampos diapazonas: Vin 10 ... 56VDC

POE įrenginių išėjimo įtampa: Vout = vin

Darbinės temperatūros diapazonas: -10 ° C ...+40 ° C

korpusas (tipas / spalva): Pastatytas -modulis / raudona

Surinkimas: Užrakto atstumo kaiščiai, montavimo skylės Raster 10,8 mm

Matmenys / grynoji masė: 87x68x19mm / 0,056 kg

2. Jei maitinimo šaltinis tiekiamas iš „PoE“ linijos, pritvirtinkite maitinimo liniją prie prievado

LAN_5. Jei maitinimo šaltinį tiekia varžtų jungtis, kabeliai

maitinimo šaltinis Vin, GND varžtų juostelės.

3. Pridėkite pagrindinį tinklo maitinimo šaltinį, kad galėtumėte tiekti jungiklį.

4. Įrenginio signalizacijos diodas turėtų užsidegti.

5. Rankiniu būdu išjunkite POE galią prievaduose, prie kurių nebus prijungti jokie įrenginiai

Poe maitinimo šaltinis (jungiklis SW1-2 ... 6)

6. Pridėkite UTP laidus, vedančius į IP kameras (LAN_1 - LAN_5) ir įrašymo įrenginį/jungiklį (LAN_6).

Gamintojo kodas: xpoe-6-11 iš
