Atte Poe 6 prievadų išorinis switch'as Xpoe-6-11-s3

atte jungiklis POE 6 Išoriniai prievadai XPoE-6-11-S3

jungiklis POE 6 prievadas 10/100Mbps (5xpoe + 1xuPlink), elektroniniai saugikliai, tolimojo nuotolio režimas, išoriniame korpuse & nbsp; ABOX-S3 , be maitinimo šaltinio, tipo XPEE-6-11-S3

Svarbiausios savybės ir funkcijos:

• Galimybė pateikti 5 Poe 802.3at/AF arba pasyvus imtuvus

• Duomenų perdavimas gali būti 280M (ilgo nuotolio)

• Elektroninis saugiklis, nepriklausomai nuo kiekvieno „PoE“ kanalo (automatinė grąžinimas)

• Galimybė išjungti galią pasirinktuose poe prievaduose

• Aiškus optinis maitinimo šaltinio ir duomenų perdavimo signalizavimas

• Platus įvesties įtampos asortimentas (10 ... 56VDC)

• Išėjimo įtampa = & nbsp; įvesties įtampa

• Iki 70 W galia Lan_5 poe uoste in/Out

• Iki 40W galios kituose POE prievaduose

• Varomas varžto jungtimi (VIN) arba iš kito „Poe“ pasyvaus jungiklio („Poe in/Out“)

• Gali būti naudojama kaskadinė galia - vienas xpee galioja kitą (poe in/out)

• Lengvas ir greitas paleidimas be parametrų konfigūracijos lygybės

• Labai maža energijos suvartojimas (& 1,5W)

• Modulių montavimas bet kurioje, atviroje montavimo lapo dalyje (rastrų sistema)

• Galimybė laikyti kabelius korpuso viduje

• Kabelio įvestis per guminį kištuką, pritvirtintą prie korpuso: 2x29 mm

• 2 rinkinyje, leidžiant įrengti korpusą, nepažeidžiant apsaugos laipsnio IP55

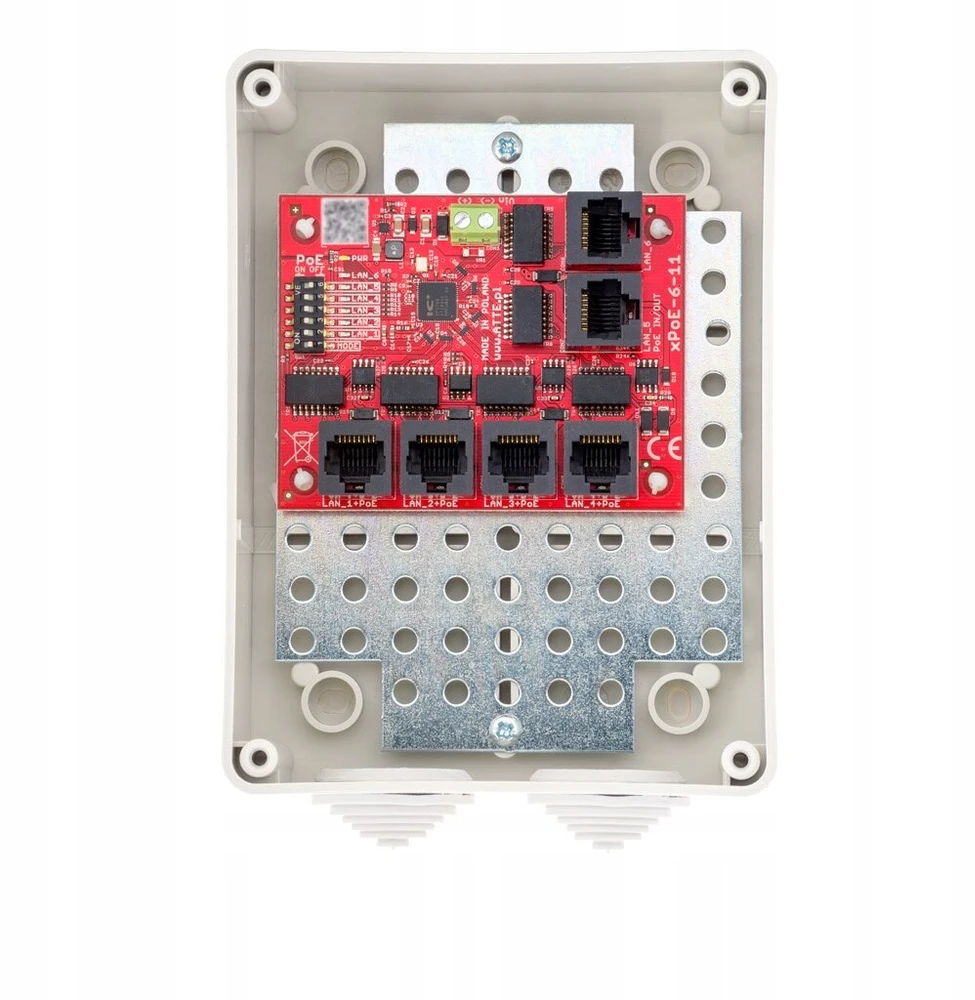

xpoe-6-11-S3 Jis buvo sukurtas kaip universalus „Poe“ tinklo jungiklis, skirtas IP žavioms televizijos sistemoms. Elektroninė Poe išvesties apsauga užtikrina visos sistemos tęstinumą trumpame jungime arba perkrauna atskirų galios šakų ir automatinę įtampos grąžinimą po gedimo išnykimo. „Long Range“ režimas leidžia padidinti transmisijos diapazoną iki 280m Naudojant standartinį UTP.

Nesveiki „Poe“ jungikliai ir plėtiniai yra skirti bendradarbiauti su IP kameromis ir kitais tinklo įrenginiais, maitinamais „PoE 802.3at/AF“ ir „Poe Passive“.

Išoriniai „ABOX“ serijos korpusai yra patogus sprendimas, susijęs su prietaisų apsaugos ir kabelių jungčių, pritvirtintų išorinėmis sąlygomis, problemos sprendimas. Aukštos kokybės plastikas suteikia atsparumą UV spinduliui ir kitoms nepalankioms oro sąlygoms. Pasiūlyme esantys modeliai yra montuojami su montavimo lakštu, turintys specialią skylę 10,8 mm rastrų. Jis suderinamas su tvirtinimo skylių atstumu statybų moduliams. Sistemos tirpalas leidžia vertikaliai arba horizontaliai surinkti pasirinktus prietaisus bet kurioje, atviroje montavimo metalo dalyje.

Techninė specifikacija:

• LAN prievadai: 6 prievadai RJ45 10/100Mbps (5xlan+Poe, 1xuPlink)

-

Palaikomi Poe imtuvai (standartinė / max Power):

• 802.3af - iki 15,4W Lan_1 ... Lan_5
• 802.3at - iki 30W LAN_1 ... LAN_5
• Poe pasyvus - iki 70W LAN_5 / iki 40W LAN_1 ... LAN_4

-

• Palaikomi Poe siųstuvai (standartinė / max Power): „Poe Passive“ - iki 70W LAN_5 / iki 40W LAN_1 ... LAN_4

-

Poe išėjimai (standartinis / galios režimas):

• lan_1 ... lan5:
• Poe pasyvus, B režimas (4,5+) (7,8-)

-

Poe įvestis (standartinis / maitinimo režimas):

• lan_5:
• Poe pasyvus, B režimas (4,5+) (7,8-)

-

Poe (viršįtampis / prieš trumpąjį jungimą):

• lan_1 ... Lan_4 - 0,75a / elektroninis (automatinis -przetri)

• LAN_5 - 1.25A / elektroninis (automatinis - grąžinimas)

-

SW1 mikrostelleriai:

• 1 jungiklis „Mode“ - jungiklio režimas

• 2 jungikliai ... 6 „Poe On/Off“ - „Poe Power on Lan_1“ ... LAN_5

„Standard“ darbo režimas:

• 1 jungiklis „režimas“ išjungtoje vietoje
padėtyje

• lan_1 ... Lan_6 - diapazonas iki 100 m (10/100Mbps)

-

„tolimas nuotolis“ darbo režimas:

• 1 jungiklis „režimas“, esant vietoje

• lan_1 ... Lan_4 - diapazonas iki 280m (10Mbps)

• lan_5 ... Lan_6 - diapazonas iki 100 m (10/100Mbps)

-

• Įvesties įtampos diapazonas: Vin 10 ... 56VDC

• POE įrenginių išėjimo įtampa: Vout = vin

• Būsto diegimas: Sienos montuojamos, montavimo rankenos

• Įrenginių įrengimas korpuso viduje: Sistemos atidarymas 4,8 mm „Raster“ 10,8 mm

• Darbinė temperatūros diapazonas: -25 ° C ...+40 ° C

• Korpusas (tipas / medžiaga / spalva / kabelio griovelis): ABOX-S3 / PLASTER / RAL7035 PILI

• Matmenys / grynoji masė / Apsaugos laipsnis: 150x110x70mm / 0,36 kg / IP55

Gamintojo kodas: xpoe-6-11-S3 / xpoe-6-11-S3
