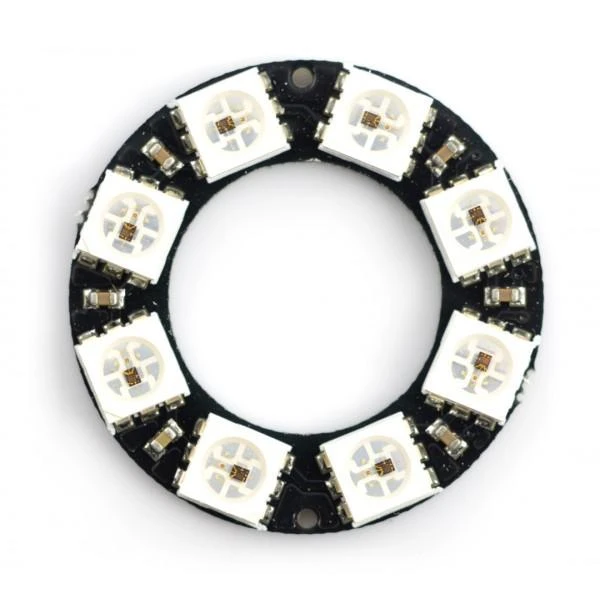

Žiedas, susidedantis iš 8 atskirai nukreiptų RGB šviesos diodų su integruota tvarkykle. Modulio valdymui pakanka vieno mikrovaldiklio kaiščio, pvz. Arduino. Diodai dedami vienodais atstumais ant apskritimo, kurio išorinis skersmuo yra 28 mm. Kiekvienas iš jų naudoja iki 18 mA srovę, o šiuo atveju bendra vertė yra apie 144mA. Žiedas gali būti tiekiamas su 5V. Naudojamas ryšio protokolas leidžia nuosekliai sujungti šviesos diodus. Prie išvesties jungties turėtų būti prijungta kita grandinė, jungianti atitinkamai 5V, GND ir DOUT su DIN. Gamintojas nurodo, kad naudojant daugiau nei 500 diodų, Arduino Uno sistemoje gali neužtekti RAM.

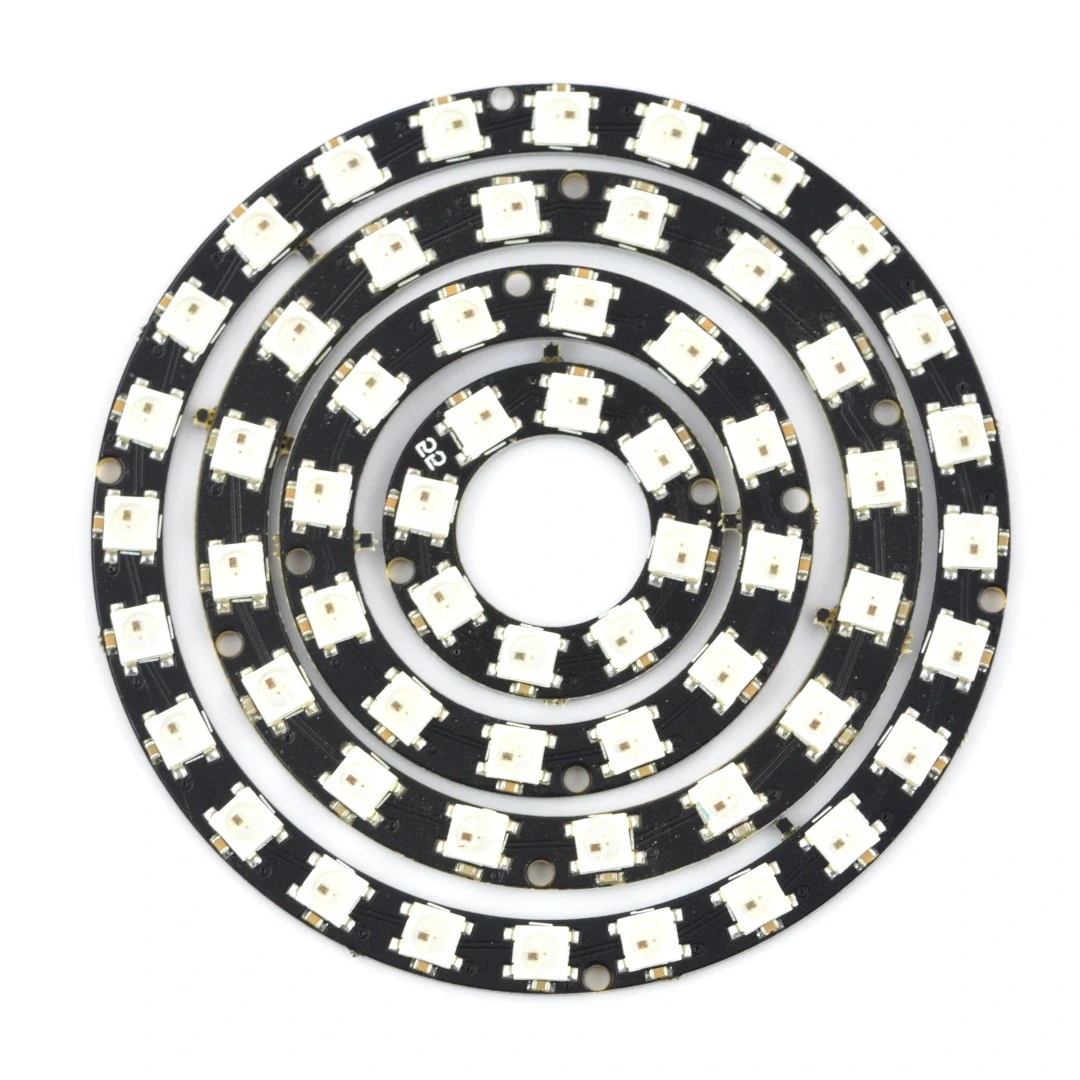

Oem Diodų žiedas LED RGB WS2812B 5050x8 - 32mm aprašymas - Prekės nuotrauka

Specifikacija:

Maitinimo įtampa: 5V
Srovės sunaudojimas: 18 mA vienam diodui
Naudoti šviesos diodai: RGB šviesos diodas WS2812B
Šviesos diodų skaičius: 8
Išorinis apskritimo skersmuo: 32mm
Vidinis apskritimo skersmuo: 18mm

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Oem
Modelis

AN-06248
Modelio pavadinimas

AN-06248

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti šį RGB LED žiedą prie Arduino?

Šį WS2812B diodų žiedą prijungti labai paprasta. Moduliui valdyti pakanka vieno valdymo kaiščio iš jūsų Arduino plokštės. Tiesiog prijunkite maitinimo laidus (5V ir GND), o valdymo signalą paduokite į žiedo DIN įvestį. Tai leidžia kurti įvairias šviesos programas naudojant paprastą kodą.

2. Kiek energijos sunaudoja šis apšvietimo modulis?

Šio modulio suvartojimas yra priklausomas nuo šviesos intensyvumo. Kiekvienas iš aštuonių RGB diodų gali sunaudoti iki 18 mA srovės. Maksimaliai šviečiant, visa grandinė sunaudos apie 144 mA esant 5 voltų įtampai. Rekomenduojama naudoti tinkamą maitinimo šaltinį, kad būtų užtikrintas stabilus darbas.

3. Ar galima sujungti kelis tokius šviesos žiedus?

Taip, šiuos apšvietimo elementus galima sujungti į ilgą virtinę. Kiekvienas modulis turi DIN ir DOUT jungtis, leidžiančias nuosekliai perduoti valdymo signalą. Tokiu būdu galima valdyti šimtus diodų kaip vieną visumą, tačiau reikia atsiminti apie bendrą srovės poreikį ir galimus atminties apribojimus valdiklyje.

4. Kokie yra šio šviesos žiedo fiziniai matmenys?

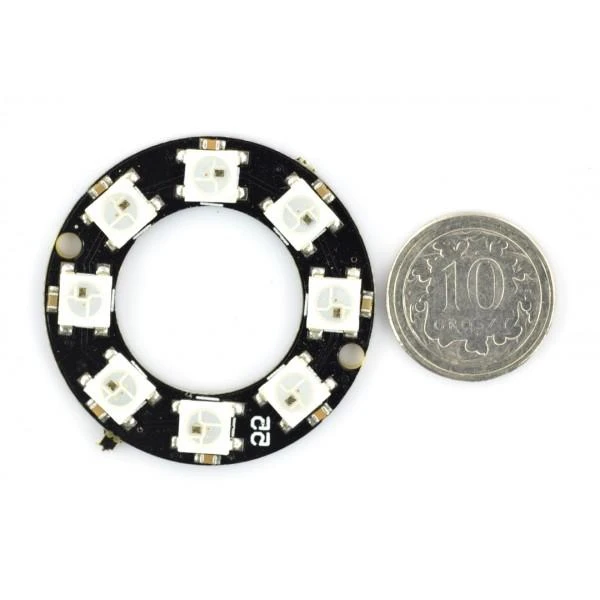

Šio komponento korpusas yra kompaktiškas ir apskritas. Išorinis žiedo skersmuo yra 32 milimetrai, o vidinis skylės skersmuo – 18 mm. Aštuoni spalvoti diodai yra tolygiai išdėstyti apskritime. Tokie matmenys ir forma yra patogūs įvairiems dekoratyviniams ar indikaciniams projektams.

5. Kokį valdymo protokolą naudoja šie spalvoti diodai?

Modulyje naudojami populiarūs WS2812B lustai, kurie komunikuoja naudodami vieno laido duomenų protokolą. Šis metodas leidžia valdyti kiekvieno diodo spalvą ir ryškumą nepriklausomai, siunčiant specialius impulsų sekos signalus. Dėl šios savybės jis yra itin populiarus tarp kūrėjų ir mėgėjų.
