Oem Diodų žiedas LED RGB WS2812B...

1. Kaip prijungti šį RGB LED žiedą prie Arduino?

Šis 24 diodų žiedas jungiamas labai paprastai. Valdymui pakanka vieno Arduino kaiščio, nes naudojami integruotos tvarkytuvės WS2812B diodai. Prijunkite maitinimą (5V), žemę (GND) ir duomenų įvestį (DIN) prie valdiklio. Tada galite programuoti įvairias šviesos programas naudodami specialias bibliotekas, pvz., FastLED arba Adafruit NeoPixel.

2. Kiek energijos sunaudoja šis apšvietimo žiedas?

Vienas šviesos diodas sunaudoja iki 18 mA. Visas modulis su 24 šviesos diodais gali reikalauti apie 440 mA srovės, kai įjungti visi šaltinio komponentai. Maitinimui reikalingi stabilūs 5 voltai. Dėl didelio srovės poreikio, valdant daug tokių žiedų, rekomenduojama naudoti atskirą maitinimo šaltinį, o ne valdiklio USB.

3. Ar galima sujungti kelis tokius modulius nuosekliai?

Taip, šviesos diodus galima jungti nuosekliai. Kiekvienas modulis turi duomenų įvesties (DIN) ir išvesties (DOUT) kaiščius. Iš vieno žiedo DOUT kaiščio laidą prijunkite prie kito modulio DIN. Tokiu būdu galima sukurti ilgą nekilnojamųjų grandinę, valdomą iš vieno valdiklio kaiščio, svarbu tik nepamiršti tinkamo maitinimo.

4. Koks yra šio apšvietimo žiedo fizinis dydis?

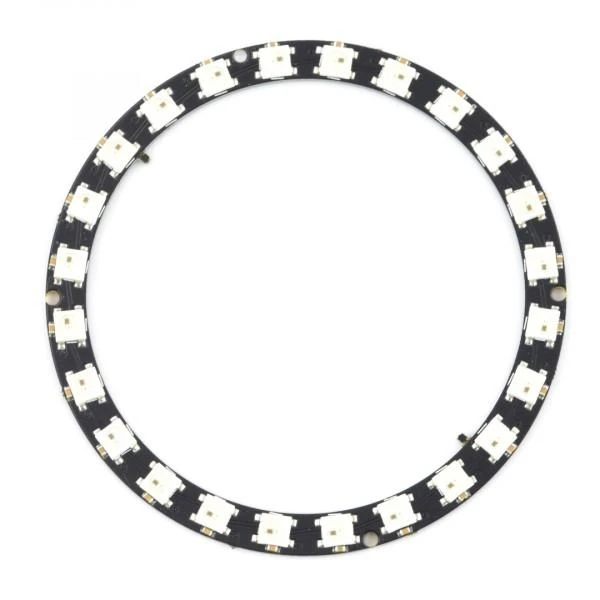

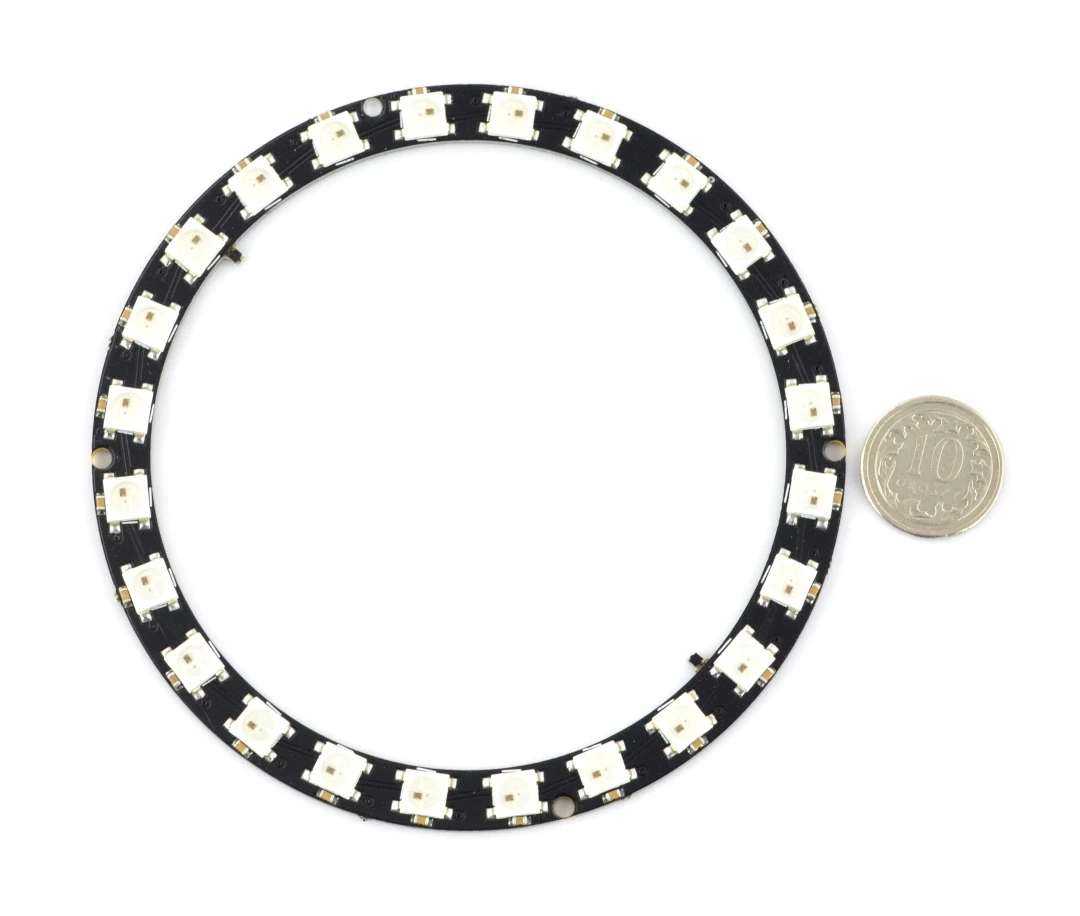

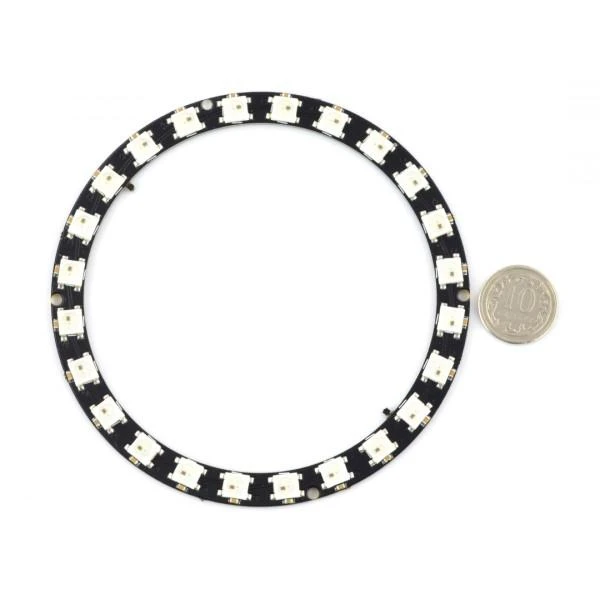

Modulio forma yra apskritimas, kurio išorinis skersmuo yra 90 milimetrų. 24 spalvoti šviesos diodai išdėstyti vienodu atstumu per visą perimetrą. Toks kompaktinis dydis ir forma puikiai tinka įvairiems dekoratyviniams projektams, šviesos efektams ar indikacijai. Jį patogu montuoti į korpusus ar naudoti kaip atskirą dekoratyvinį elementą.

5. Kokius projektus galima realizuoti su šiuo moduliu?

Šis žiedas tinka kūrybiniams elektronikos darbams. Jį galima panaudoti kaip dinaminį laikrodžio šviesos foną, interaktyvų dekoro elementą ar signalizacijos indikatorių. Dėl savo geometrinės formos jis dažnai naudojamas imituojant šviesos lėlę ar kuriant vizualines instaliacijas. Valdymas atliekamas per paprastą duomenų protokolą.
