Name: Adafruit NeoPixel Jewel RGB LED diodų žiedas WS2812
Brand: Adafruit
SKU: 14378739
Price: 14.99 EUR
Availability: InStock

Turite Varlės paskyrą?

Prisijunkite, kad pamatytumėte krepšelio turinį

Prisijungti

Atsiimkite parduotuvėje 0 €

Atsiimkite LP Express paštomatuose nuo 1.⁹⁹ €

Pristatymas į namus nuo 3.⁴⁹ €

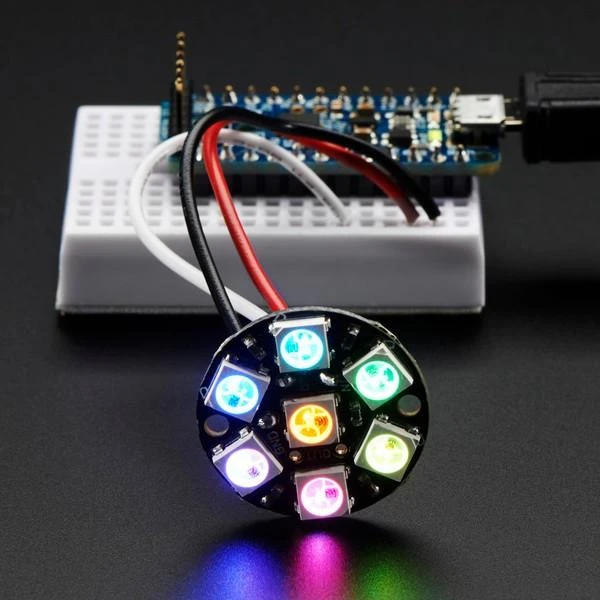

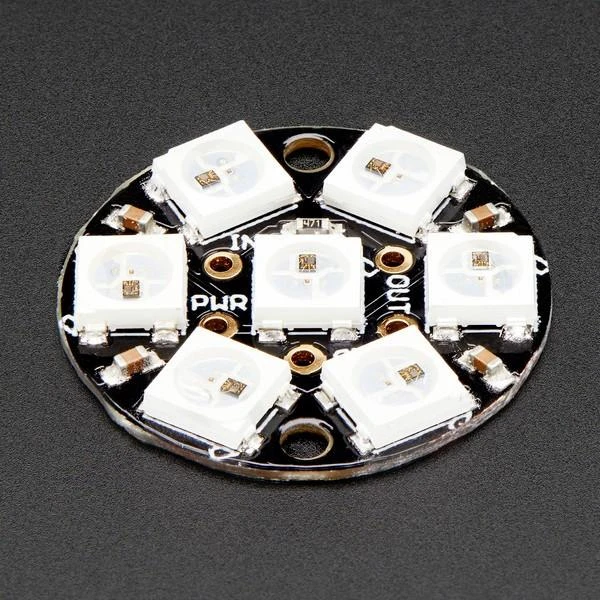

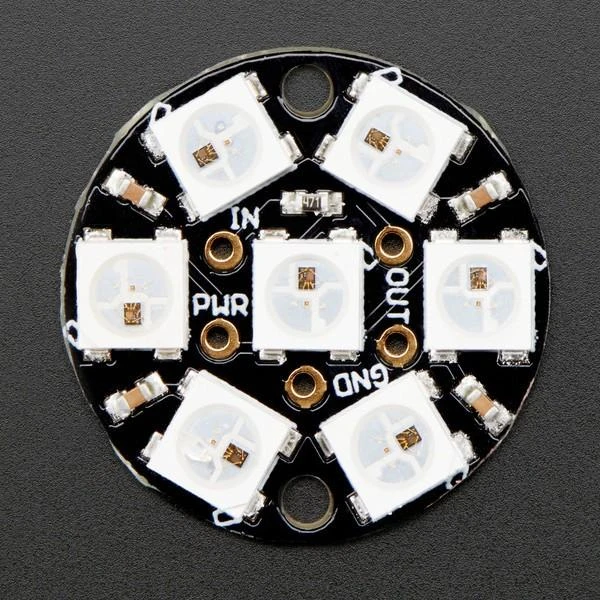

Žiedas, susidedantis iš 7 atskirai adresuotų RGB šviesos diodų WS2812 su integruota tvarkykle. Modulio valdymui pakanka vieno mikrovaldiklio kaiščio. Diodai dedami į apskritimą, kurio išorinis skersmuo yra 23mm. Kiekvienas iš jų tempia iki 18 mA srovę, kuri šiuo atveju suteikia bendrą vertę apie 130 mA. Grandinė gali būti tiekiama su 5V. Naudojamas ryšio protokolas leidžia diodus sujungti nuosekliai. Prie išvesties jungties turėtų būti prijungta kita grandinė, jungianti atitinkamai 5V, GND ir DOUT su DIN. Gamintojas nurodo, kad naudojant daugiau nei 500 diodų, sistemos RAM gali neužtekti

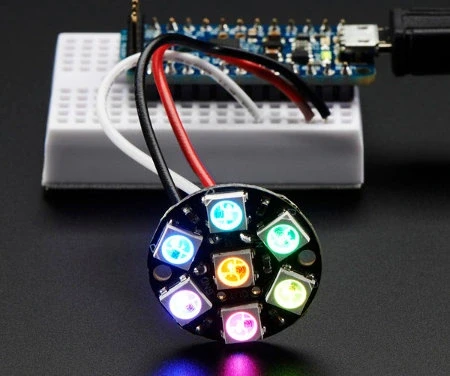

Adafruit NeoPixel Jewel RGB LED diodų žiedas WS2812 aprašymas - Prekės nuotrauka

Specifikacija:

Maitinimo įtampa: 5V
Naudoti šviesos diodai: RGB LED WS2812
Šviesos diodų skaičius: 7
Išorinis apskritimo skersmuo: 23mm

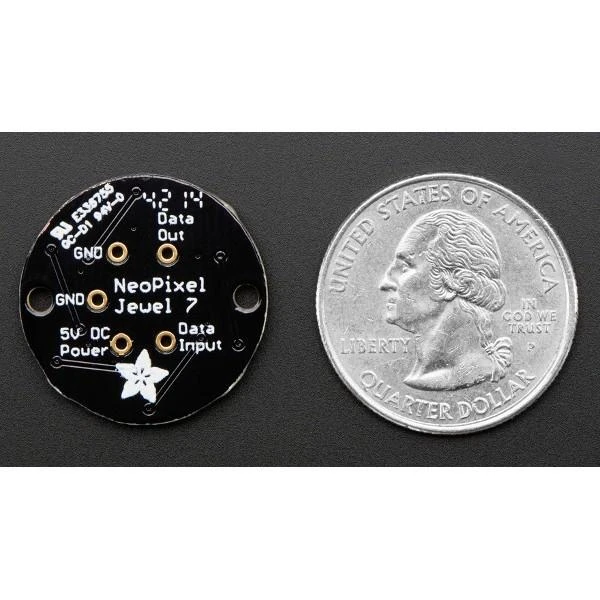

GND - modulio masė
Srovė vienam diodui: 18 mA
Data IN - skaitmeninis mikrovaldiklio valdymo signalas
Data OUT - išėjimas kito žiedo prijungimu

https://www.youtube.com/watch?v=4mYsydapwiA&t=1033s

Pastebėjote klaidą prekės aprašyme ar nuotraukų galerijoje? Praneškite mums.

Skaityti daugiau

Skaityti mažiau

Gamintojas Adafruit
Modelis

AN-02945
Modelio pavadinimas

AN-02945

Atsiliepimų nėra

Atsiliepimų politika

1. Kaip prijungti šį RGB LED žiedą prie Arduino?

Adafruit NeoPixel Jewel valdomas per vieną skaitmeninį mikrovaldiklio kaištį, prijungus jo DIN įvestį. Maitinimui reikia 5V, o žemės (GND) laidą taip pat reikia sujungti. Valdymo signalas perduodamas per DOUT išvestį, kad būtų galima prijungti kitus modulius nuosekliai, sukurti ilgesnes šviesos grandines.

2. Kiek energijos sunaudoja vienas šviesos diodas?

Kiekvienas WS2812 RGB šviesos diodas suvartoją iki 18 mA srovės. Visas septynių diodų žiedas gali sunaudoti apie 130 mA, kai veikia pilnu ryškumu. Šis efektyvus energijos suvartojimas leidžia naudoti kompaktinius maitinimo šaltinius, svarbu apskaičiuoti bendrą apkrovą jungiant daug modulių.

3. Kokį maitinimo šaltinį reikia naudoti?

Moduliui reikalinga 5 voltų pastovi įtampa. Reikėtų pasirinkti maitinimo bloką arba akumuliatorių, galintį tiekti pakankamą srovę visai grandinei. Apskaičiuokite reikiamą galią pagal diodų skaičių, kad išvengtumėte įtampos kritimo, kuris gali paveikti šviesos spalvų kokybę ir ryškumą.

4. Ar šiuos modulius galima jungti į ilgą juostą?

Taip, šiuos atskirai adresuojamus šviesos diodus galima sujungti nuosekliai, jungiant vieno modulio DOUT prie kito DIN. Tačiau jungiant labai daug elementų, viršijančių 500, gali prireikti papildomos atminties valdiklyje, kad būtų valdomi visi šviesos taškai vienu metu.

5. Koks yra šio žiedo fizinis dydis?

Modulio korpusas yra apskritimo formos, kurio išorinis skersmuo siekia 23 milimetrus. Kompaktiškas dydis ir septynių diodų išdėstymas ratu tinka įvairiems dekoratyviniams projektams, papuošalams ar indikatoriams, kur reikalingas simetriškas ir tankus šviesos taškų išdėstymas.
