Adafruit NeoPixel diodų žiedas - RGB LED 12xWS2812

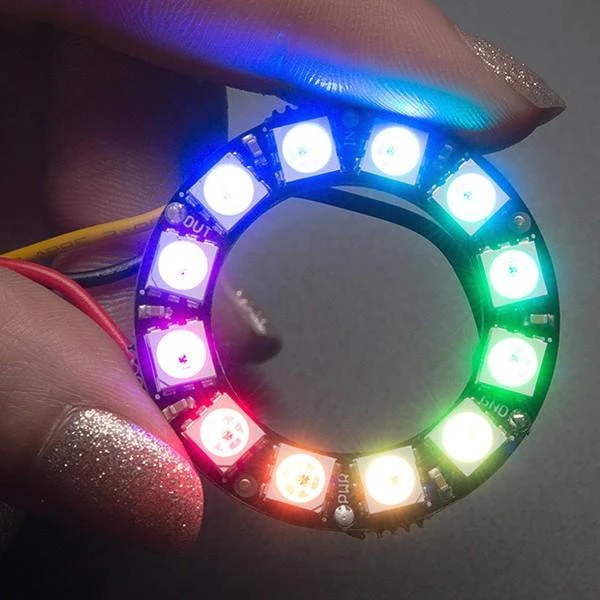

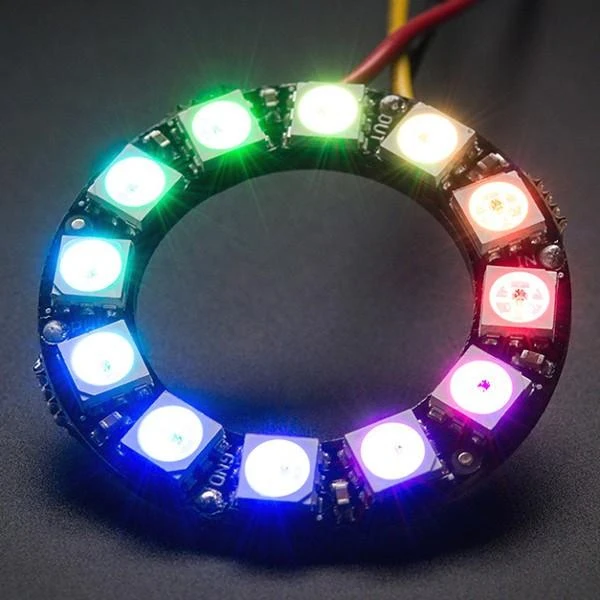

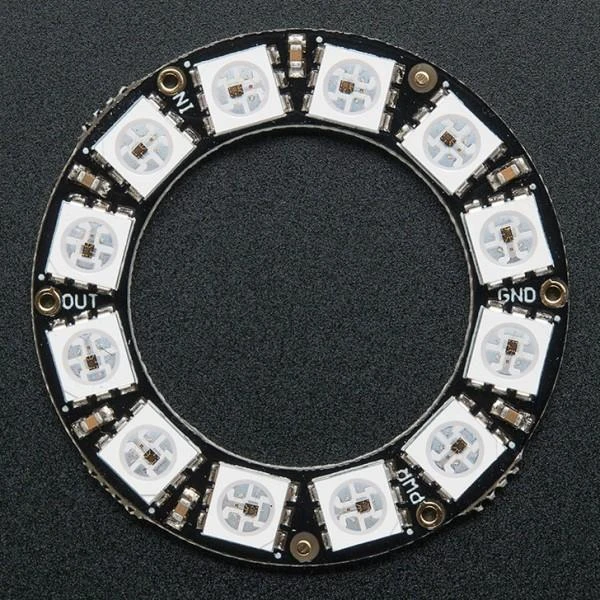

Žiedas, kurį sudaro 12 atskirai adresuotų RGB šviesos diodų su integruota tvarkykle. Modulio valdymui pakanka vieno mikrovaldiklio kaiščio. Diodai dedami vienodais atstumais ant apskritimo, kurio išorinis skersmuo yra 37 mm. Kiekvienas iš jų tempia iki 18 mA srovę, o tai šiuo atveju suteikia bendrą vertę apie 220 mA. Grandinei galima tiekti įtampą nuo 4V iki 7V. Naudojamas ryšio protokolas leidžia nuosekliai sujungti šviesos diodus. Prie išvesties jungties turėtų būti prijungta kita grandinė, jungianti atitinkamai 5V, GND ir DOUT su DIN. Gamintojas nurodo, kad naudojant daugiau nei 500 diodų, sistemos RAM gali neužtekti.

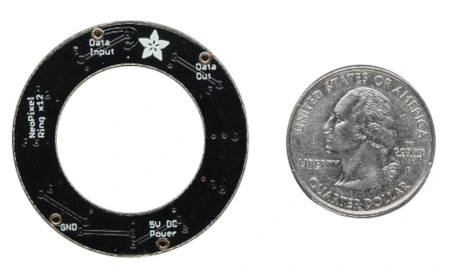

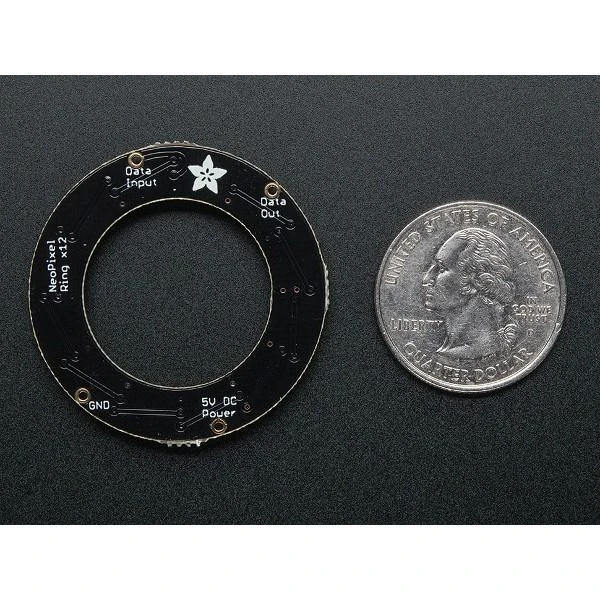

Prijungimas:

• GND - modulio masė
• 5V - maitinimo įtampa, 18 mA srovė vienam diodui
• Data IN - skaitmeninis mikrovaldiklio valdymo signalas
• Data OUT - išėjimas kito žiedo prijungimui

Specifikacija:

• Maitinimo įtampa: nuo 4V iki 7V
• Srovės sunaudojimas: 18 mA vienam diodui
• Šviesos diodų skaičius: 12

• Išorinis apskritimo skersmuo: 37m
