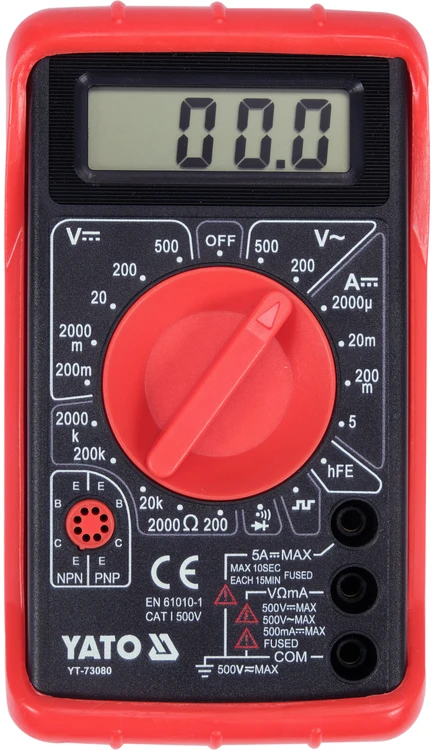

Yato MULTIMETRAS/SKAITMENINIS MATAS, BUZER

Universalus matuoklis YT-73080 su rankiniu kiekvieno matavimo diapazonu leidžia atlikti pagrindinius ir sudėtingus elektrinius matavimus. Tai pagrindinis mūsų siūlomas modelis. Papildomą apsaugą nuo mechaninių pažeidimų užtikrina vadinamasis kablys - tai guminis korpusas, ištemptas ant prietaiso korpuso.

Pagrindiniai matavimai

• Kintamosios srovės įtampos matavimas: 0-500 V KINTAMOSIOS SROVĖS ĮTAMPA
• Nuolatinės srovės įtampos matavimas: NUOLATINĖ SROVĖ 0-500 V
• Nuolatinės srovės matavimas: DC 0-5 A
• varžos matavimas: 0-2 MΩ
• diodo bandymas: _IF 1 mA, _UR 3 V
• grandinės vientisumo testas: 0-30 Ω

Papildomi matavimai:

• 0-1000, įmontuotas matavimo lizdas
• stačiakampės bangos formos generatorius: 5 Vpp, 50 Hz

Matavimų tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-73080 matuoklio matavimo tikslumas šiame diapazone yra: ±(2 % + 10), skiriamoji geba 1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2 %) + 10 x skiriamoji geba
• apskaičiavimas: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V

Rezultatas su matavimo paklaida, kai rodmuo 235 V = 235 ± 14,7 V*

• Rezultatas, įskaitant matavimo paklaidą nuolatinės įtampos matavimo indikacijai: 12 V = 12 ± 0,146 V

Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

*Matuoklis YT-73080 neturi tikrosios kvadratinės vertės matavimo funkcijos, todėl pirmiau pateiktas rezultatas yra tikroji kvadratinė kintamosios įtampos vertė tik esant normaliai sinusinei bangos formai.

Integruotos funkcijos:

• Bangos formos generatorius - nustačius rankenėlę generuoti signalą, matuoklis generuos 5 Vpp smailės ir viršūnės stačiakampę bangos formą, kurios dažnis yra maždaug 50 Hz. Šį signalą galima naudoti garso technikoje, pvz., garsiakalbių diagnostikai.
• DATA HOLD [H] - ekrane išsaugo šiuo metu matuojamą vertę

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 1999
• Akustinis signalas tęstinumo teste, kai varža mažesnė nei 30 Ω
• automatinis perjungimas iš diodų bandymo į ištisinės srovės bandymą, kai grandinės varža mažesnė nei 30 Ω (negalima nustatyti matuoklio tik diodų bandymui)
• pridedami matavimo zondai
• konstrukcija su apsauga nuo perkrovos
• ABS korpusas + vadinamoji kabina, t. y. guminis korpusas, apsaugantis matuoklį nuo mechaninių pažeidimų
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: 9 V baterija (6F22)

Dėmesio!

Matuojant nežinomas vertes matuokliu su rankiniu diapazono keitimu rankenėle, matavimus reikia atlikti paeiliui nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą.
