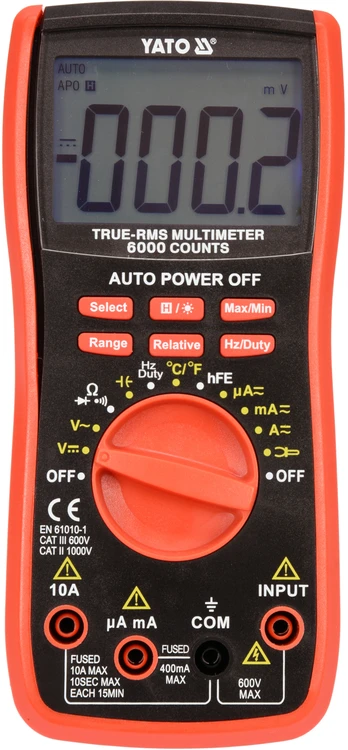

Yato DAUGIAFUNKCINIS TIKRŲJŲ RMS SKAITMENINIS MATAS SU AUTOMATINIU DIAPAZONU

Universaliuoju matuokliu YT-73085 su TRUE RMS funkcija ir automatiniu kiekvieno matavimo diapazonu galima atlikti pagrindinius ir pažangius elektrinius matavimus. Be greito veikimo, neabejotinas jo privalumas yra galimybė naudoti papildomą priedą - matavimo gnybtus, pavyzdžiui, YT-73090, skirtus didelėms srovėms matuoti.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: KINTAMOSIOS SROVĖS 0-600 V, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės įtampos matavimas: 0-600 V, NUOLATINĖ SROVĖ
• kintamosios srovės matavimas: 0-10 A, TIKROJI VIDUTINĖ KVADRATINĖ VERTĖ
• Nuolatinės srovės matavimas: nuolatinė srovė D.C. 0-10 A
• varžos matavimas: 0-60 MΩ
• diodo testas: _IF 0,8 mA, _UR 3,3 V
• grandinės vientisumo testas: 0-100 Ω

Papildomi matavimai:

• kondensatorių matavimas: 0-60 mF
• dažnio matavimas: 0-10 Mhz
• temperatūros matavimas: -40-1370 °C
• užpildymo koeficiento matavimas: 0,1-99 %
• hFe tranzistoriaus testas: 0-1000, nuimamas matavimo adapteris

Matavimo tikslumas:

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-73085 matuoklio matavimo tikslumas šiame diapazone yra : ±(1 % + 8), skiriamoji geba 0,1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 1 %) + 8 x skiriamoji geba
• apskaičiavimas: (235 x 1 %) + 8 x 0,1 = 2,35 + 0,8 = 3,15 V

Tikrasis rezultatas, įskaitant matavimo paklaidą, kai rodmuo 235 V = 235 ± 3,15 V

• Faktinis rezultatas, įskaitant matavimo paklaidą, esant nuolatinės įtampos matavimo indikacijai: 12 V = 12 ± 0,126 V
• rezultatas, įskaitant matavimo paklaidą, kai rodoma kintamosios srovės matavimo indikacija: 8 A = 8 ± 0,3 A

Lentelę su matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

Įmontuotos funkcijos:

• TRUE RMS - matuoklis su šia funkcija rodo tikrąją vidutinę kvadratinę kintamosios įtampos (įtampos) vertę. Skirtingai nuo vidutinių verčių matuoklių, prietaisai su tikrosiomis vidutinėmis kvadratinėmis vertėmis rodo teisingą vertę ne tik sinusinių, bet ir iškraipytų, pavyzdžiui, aukštesnėmis harmonikomis, kvadratinių ar trikampių bangų formų atveju. Ši funkcija būtina visur, kur grandinėje yra komutuojamų maitinimo šaltinių, variklių inverterių pavarų, ŠVOK įrenginių ir pan.
• AUTO - automatinis matavimo diapazono reguliavimas. Matuojant nežinomas vertes matuokliu su rankiniu diapazono reguliavimu rankenėle, matavimus reikia atlikti nuosekliai nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju rizikuojate sugadinti prietaisą. Kita vertus, naudojant multimetrą su AUTO funkcija, užtenka atlikti vieną matavimą ir matuoklis automatiškai suras optimalų diapazoną. Pagal numatytuosius nustatymus matuoklis paleidžiamas AUTO režimu
• RANGE - rankiniu būdu keičiamas matavimo diapazonas. Naudinga funkcija, kai tikrinama daug tų pačių žinomos vertės komponentų, pavyzdžiui, rezistorių serija. Rankinis diapazono nustatymas gerokai sutrumpina tokių matavimų laiką.
• SELECT - matavimo režimo keitimas, pvz., varžos matavimo keitimas į diodo tikrinimą arba grandinės vientisumo tikrinimą.
• RELATIVE (santykinis) - naudojant šią funkciją matavimo metu ekranas bus atstatytas į nulį ir atskaitos lygiu bus laikoma prieš ekraną rodoma vertė. Atliekant kitą matavimą bus rodomas skirtumas tarp išmatuotos vertės ir išsaugotos atskaitos vertės.
• HZ/Duty - kai rankenėlė nustatyta dažnio matavimui, mygtukas pakeis nustatymą į užpildymo koeficiento / darbo ciklo matavimą
• DATA HOLD [H] - šiuo metu išmatuotos vertės išlaikymas ekrane
• MAX/MIN - ekrane išsaugo didžiausią arba mažiausią dabartinio matavimo vertę

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 5999
• ekrano apšvietimas
• garsinis signalas atliekant grandinės tęstinumo bandymą, kai varža mažesnė nei 50 Ω
• galimybė atskirai įjungti diodo ir ištisinės grandinės bandymus
• į komplektą įeina bandymo zondai, temperatūros zondas, tranzistorių bandymo adapteris
• konstrukcija su apsauga nuo perkrovos
• korpusas pagamintas iš ABS plastiko + vadinamasis holsteris, t. y. guminis korpusas, apsaugantis matuoklį nuo mechaninių pažeidimų
• magnetinis pakabukas leidžia pritvirtinti matuoklį prie metalinio paviršiaus, pvz., automobilio variklio dangčio
• automatinis matuoklio išsijungimas po 15 minučių
• išsikrovusio akumuliatoriaus indikatorius
• maitinimo šaltinis: 9 V baterija (6F22)
