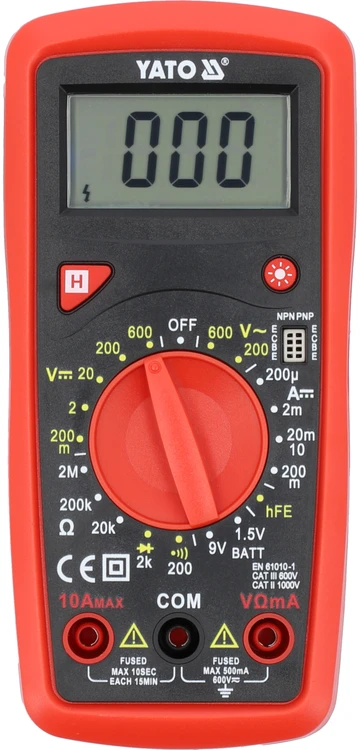

Yato DAUGIAFUNKCINIS SKAITMENINIS MATAS

Universalus matuoklis YT-73081 su rankiniu kiekvieno matavimo diapazonu leidžia atlikti pagrindinius ir pažangius elektrinius matavimus. Papildoma ir naudinga parinktis - 1,5 V ir 9 V akumuliatoriaus testas, kuriuo galime patikrinti akumuliatoriaus įtampą esant apkrovai, tai padės įvertinti jo būklę ir atmesti arba patvirtinti būtinybę jį pakeisti.

Pagrindiniai matavimai:

• Kintamosios srovės įtampos matavimas: 0-600 V.
• Nuolatinės srovės įtampos matavimas: 0-600 V NUOLATINĖ SROVĖ
• Nuolatinės srovės matavimas: DC 0-10 A
• varžos matavimas: 0-2 MΩ
• diodo bandymas: _IF 1 mA, _UR 2,4 V
• grandinės vientisumo testas: 0-100 Ω

Papildomi matavimai:

• tranzistoriaus testas: 0-1000, įmontuotas matavimo lizdas
• 1,5 V akumuliatoriaus testas, kai apkrovos varža yra apie 3 kΩ
• 9 V akumuliatoriaus bandymas, kai apkrovos varža yra apie 900 Ω

Matavimo tikslumas

Kintamosios įtampos matavimo tikslumo nustatymo pavyzdys. Matavimo rezultato apskaičiavimas: 235 V

• YT-73081 matuoklio matavimo tikslumas šiam diapazonui yra: ±(2 % + 10), skiriamoji geba 1 V
• matavimo paklaidos apskaičiavimo formulė: (matavimo rezultatas x 2 %) + 10 x skiriamoji geba
• apskaičiavimas: (235 x 2 %) + 10 x 1 = 4,7 + 10 = 14,7 V

Rezultatas su matavimo paklaida, kai rodmuo 235 V = 235 ± 14,7 V*

• Rezultatas, įskaitant matavimo paklaidą nuolatinės įtampos matavimo indikacijai: 12 V = 12 ± 0,146 V

Lentelę su konkretaus matavimo skiriamąja geba ir tikslumu rasite naudojimo instrukcijoje.

*Matuoklis YT-73081 neturi tikrosios kvadratinės vertės matavimo funkcijos, todėl pirmiau pateiktas rezultatas yra tikroji kintamosios įtampos kvadratinė vertė tik esant teisingai sinusinei bangos formai.

Integruotos funkcijos:

• 1,5 ir 9 voltų akumuliatoriaus testas - testo metu matuoklis iš akumuliatoriaus ima nedidelę srovę, todėl gauname 100 % informacijos, reikalingos įvertinti, ar maitinimo šaltinis galės maitinti mūsų įrenginį. Norint gauti visą informaciją, pirmiausia vertėtų išmatuoti nuolatinės srovės įtampą ir tada palyginti rezultatą su baterijos testo metu gauta verte. Per didelis kritimas arba per maža įtampa yra aiškus signalas, kad maitinimo šaltinį reikia pakeisti
• DATA HOLD [H] - ekrane išsaugo šiuo metu išmatuotą vertę

Papildoma informacija:

• LCD ekranas, didžiausias rodomas rezultatas: 1999
• ekrano apšvietimas
• akustinis signalas atliekant tęstinumo testą, kai varža mažesnė nei 30 Ω
• pridedami matavimo zondai
• konstrukcija su apsauga nuo perkrovos, skirta mažos srovės matavimams, be saugiklio, kai matuojama iki 10 A srovė
• ABS korpusas + vadinamoji kabina, t. y. guminis korpusas, apsaugantis matuoklį nuo mechaninių pažeidimų
• išsikrovusio akumuliatoriaus indikatorius
• maitinimas: dvi 1,5 V (AAA) baterijos

Dėmesio!

Matuojant nežinomas vertes matuokliu su rankiniu diapazono keitimu rankenėle, matavimus reikia atlikti paeiliui nuo didžiausio diapazono iki tiksliausią rezultatą duodančio diapazono - priešingu atveju kyla pavojus sugadinti prietaisą.
