USB FNIRSI FNB-C2 Tester

FNIRSI FNB-C2 USB testeris

Tikslus maitinimo parametrų analizavimas, naujausių greitojo įkrovimo standartų palaikymas ir plačios diagnostinės funkcijos – FNIRSI FNB-C2 yra vertinga priemonė elektronikos inžinieriams, serviso technikams ir „pasidaryk pats“ entuziastams. Įrenginys leidžia analizuoti maitinimo parametrus, USB-C kabelius ir įkrovimo procesą. Jis siūlo platų matavimo diapazoną iki 240 W, duomenų registravimo funkciją, maitinimo kokybės analizę ir galimybę nuskaityti USB-C kabeliuose saugomą informaciją. Komplektą užbaigia aiškus HD ekranas su automatiniu vaizdo pasukimu ir vientisa integracija su kompiuteriais, nereikalaujanti papildomų tvarkyklių diegimo.

Laboratorinio tikslumo matavimai

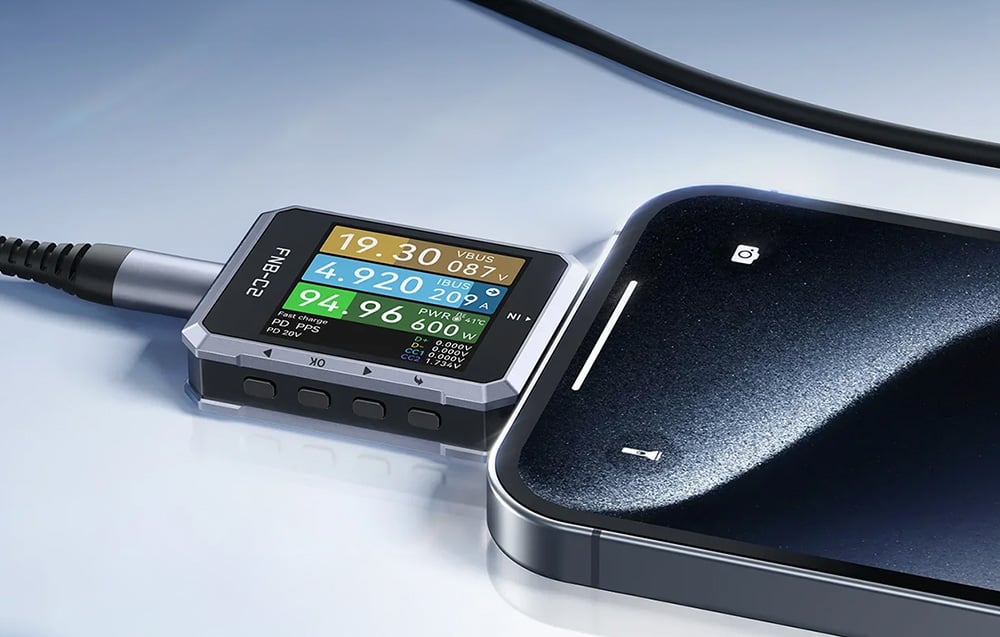

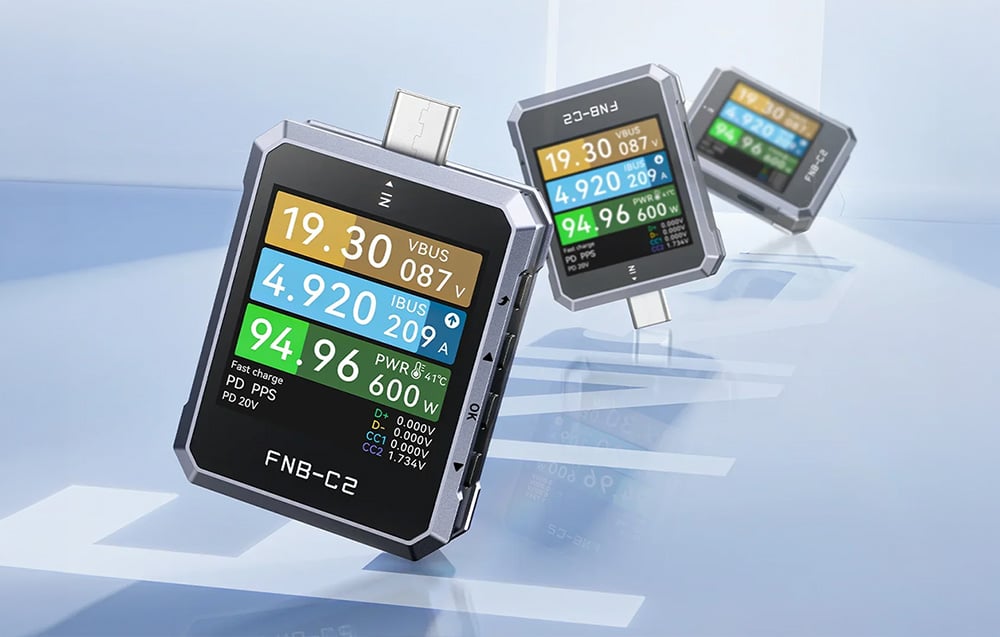

FNIRSI FNB-C2 naudoja išorinį 20 bitų analoginį-skaitmeninį keitiklį (ADC), užtikrinantį laboratorinio tikslumo matavimus ir leidžiantį rezultatus rodyti net septyniais reikšminiais skaitmenimis. Testeris matuoja įtampą, srovę ir galią 0.000001 V, A ir W tikslumu, todėl galima analizuoti net menkiausius maitinimo parametrų pokyčius. Jis palaiko 4–50 V įtampą, iki 6.5 A srovę ir iki 240 W galią, todėl puikiai veikia tiek su tradiciniais įkrovikliais, tiek su moderniais 100 W, 140 W ar 240 W maitinimo šaltiniais. Eksploatacinį saugumą padidina įmontuotas temperatūros jutiklis, realiuoju laiku stebintis įrenginio temperatūrą 1°C tikslumu.

Pilna įkrovimo proceso kontrolė

Testeris palaiko Power Delivery 3.1 EPR standartą, naudodamas tam skirtą lustą protokolo ryšiui užtikrinti, taip garantuodamas stabilų suderinamumą su moderniais įkrovikliais. Jis automatiškai atpažįsta ir aktyvuoja populiariausias greitojo įkrovimo technologijas, įskaitant UFCS, Quick Charge 2.0, 3.0, 4 ir 5, Huawei FCP ir SCP, OPPO VOOC ir SVOOC bei VIVO VFCP. Įrenginys taip pat gali užfiksuoti Power Delivery protokolo derybų duomenis tarp įkroviklio ir maitinamo įrenginio, o tai padeda nustatyti suderinamumo problemas. Papildoma funkcija – QC ryšio konvertavimas į PD, padedantis pagerinti suderinamumą tarp skirtingus greitojo įkrovimo standartus naudojančių įrenginių.

Išsami USB-C kabelių analizė

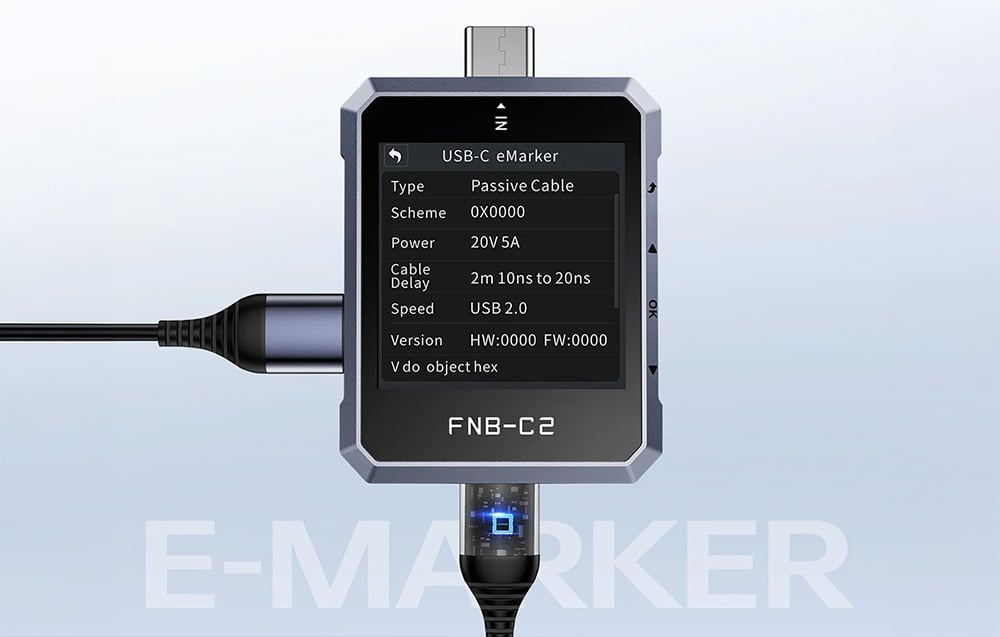

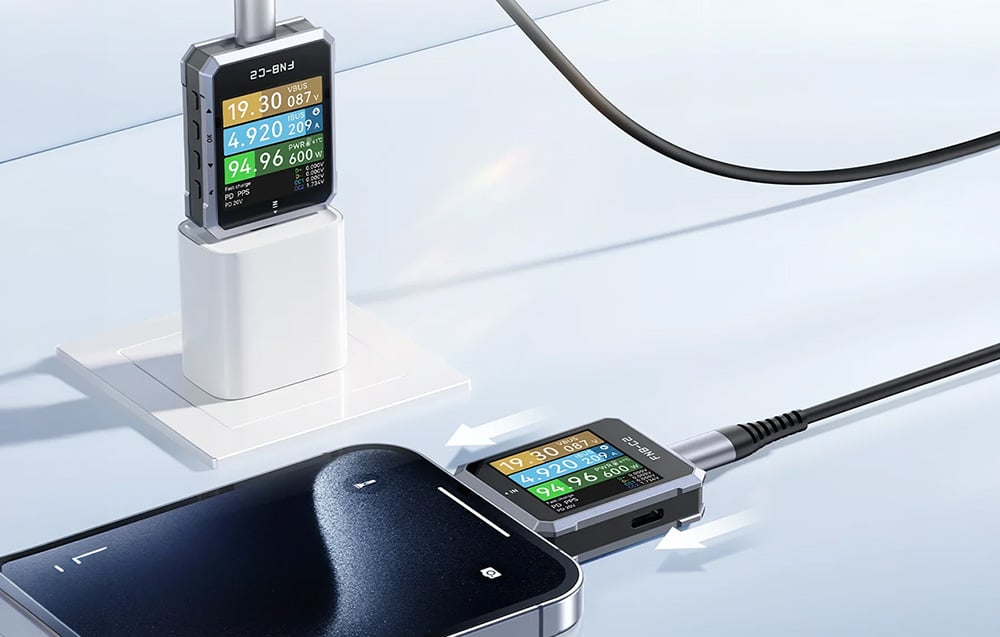

FNIRSI FNB-C2 leidžia nuskaityti informaciją, saugomą USB-C kabelių E-Marker lustuose. Tai leidžia patikrinti 3 A, 5 A, 50 V, EPR, Thunderbolt 3 ir Thunderbolt 4 kabelių parametrus, įskaitant jų tipą, ilgį, maksimalią galią, duomenų perdavimo spartą ir standarto versiją. Testeris taip pat siūlo įvairių kabelių konfigūracijų modeliavimo funkciją – nuo modelių be E-Marker lusto, palaikančių iki 60 W galią, iki kabelių, atitinkančių 100 W ir 240 W EPR profilius. Standartinės 24 kontaktų USB-C kištuko ir lizdo jungtys, atitinkančios USB 4 Gen3, palaiko dvipusį galios srauto matavimą ir leidžia kabelius jungti bet kuria kryptimi.

Profesionali maitinimo kokybės analizė

Įrenginys siūlo du maitinimo parametrų analizės režimus. Pirmasis režimas leidžia braižyti įtampos, srovės bei D+ ir D− bangų formas, kai atrankos dažnis yra nuo 2 iki 1 000 imčių per sekundę, o antrasis skirtas greitai įtampos pulsacijų analizei, kai atrankos dažnis yra nuo 20 000 iki 2 milijonų imčių per sekundę. Testeris taip pat realiuoju laiku rodo USB magistralės įtampos (VBUS) bangos formą, leidžiančią įvertinti maitinimo stabilumą dažnių diapazone nuo 20 kHz iki 2 MHz. Įrašymo funkcija leidžia nepertraukiamai įrašyti įtampos ir srovės bangų formas iki 9 valandų, su galimybe nustatyti įrašymo intervalą nuo 1 iki 120 sekundžių ir nurodyti matavimų pradžios bei pabaigos sąlygas.

Duomenys, padedantys įvertinti našumą

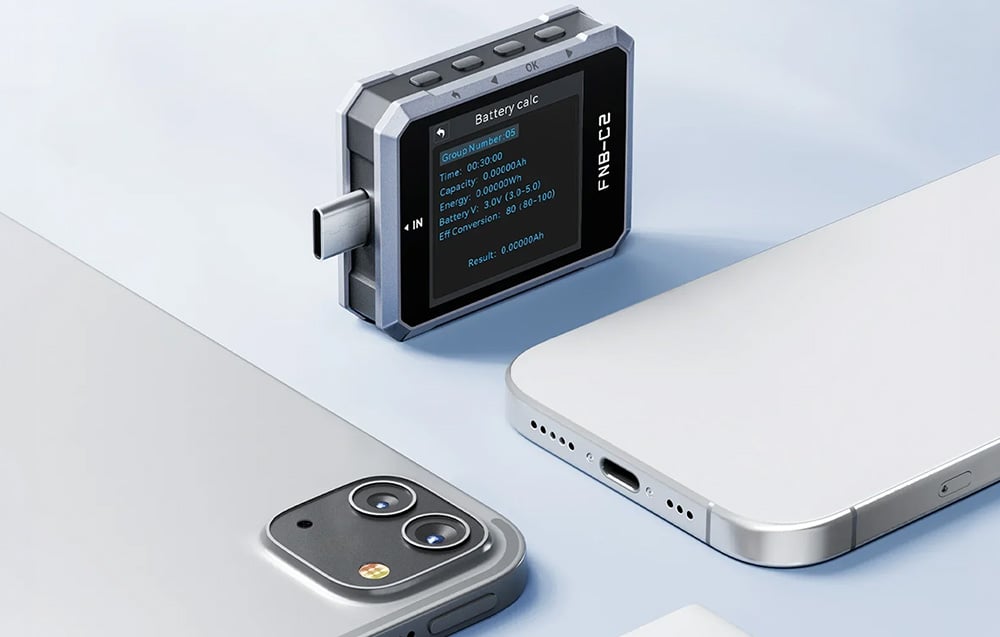

FNIRSI FNB-C2 įrašo matavimo rezultatus dešimtyje nepriklausomų statistikos rinkinių, apimančių talpą, energiją ir veikimo laiką. Remdamasis surinktais duomenimis, jis automatiškai apskaičiuoja baterijos talpą ir įkrovimo efektyvumą, palengvindamas maitinimo šaltinių, powerbankų ar elementų našumo įvertinimą. Šis sprendimas leidžia patogiai palyginti nuoseklius matavimus ir stebėti parametrų pokyčius per ilgesnį naudojimo laikotarpį.

Aiškiai įskaitomas ekranas ir patogus valdymas

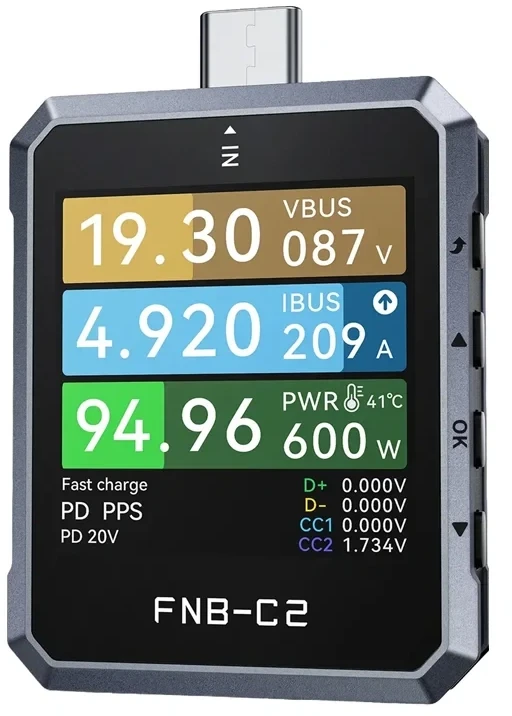

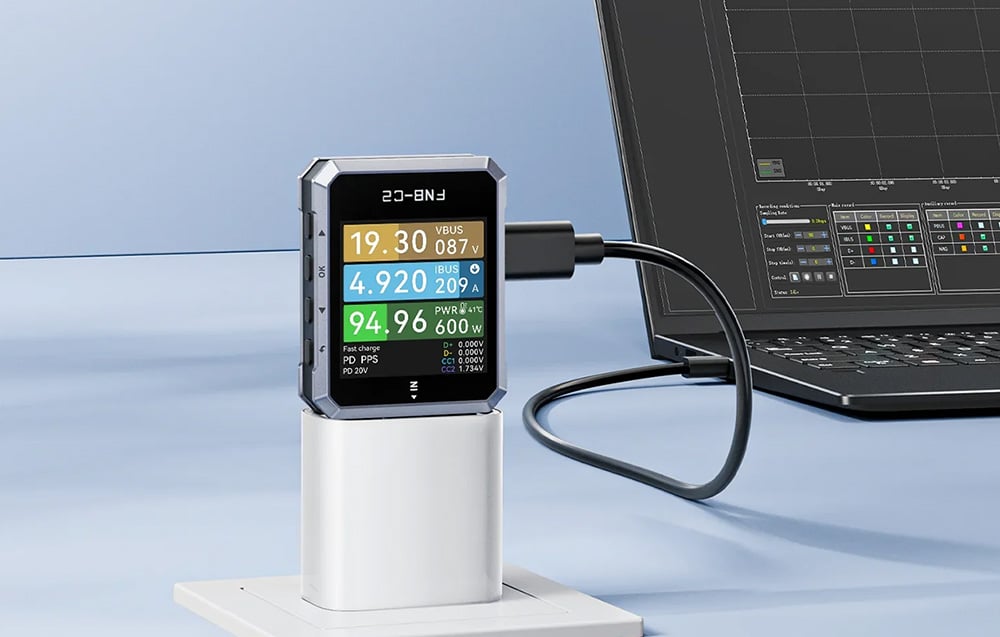

1.54 colio spalvotas TFT-LCD ekranas, kurio skiriamoji geba yra 240 × 240 pikselių, užtikrina aiškų visų parametrų matymą. Įmontuotas gravitacijos jutiklis automatiškai pasuka vaizdą keturiomis kryptimis, todėl ekranas išlieka lengvai įskaitomas, kad ir kaip būtų orientuotas įrenginys. Testeris veikia su Windows ir macOS kompiuteriais, nereikalaujant papildomų tvarkyklių diegimo, o įrenginys atpažįstamas kaip USB atmintinė, todėl galite lengvai išplėsti jo funkcijas ir atnaujinti programinę įrangą. Taip pat galima reguliuoti ekrano ryškumą, automatinio pritemdymo laiką, spalvų temą ir sąsajos kalbą, o prireikus – greitai atkurti gamyklinius nustatymus.

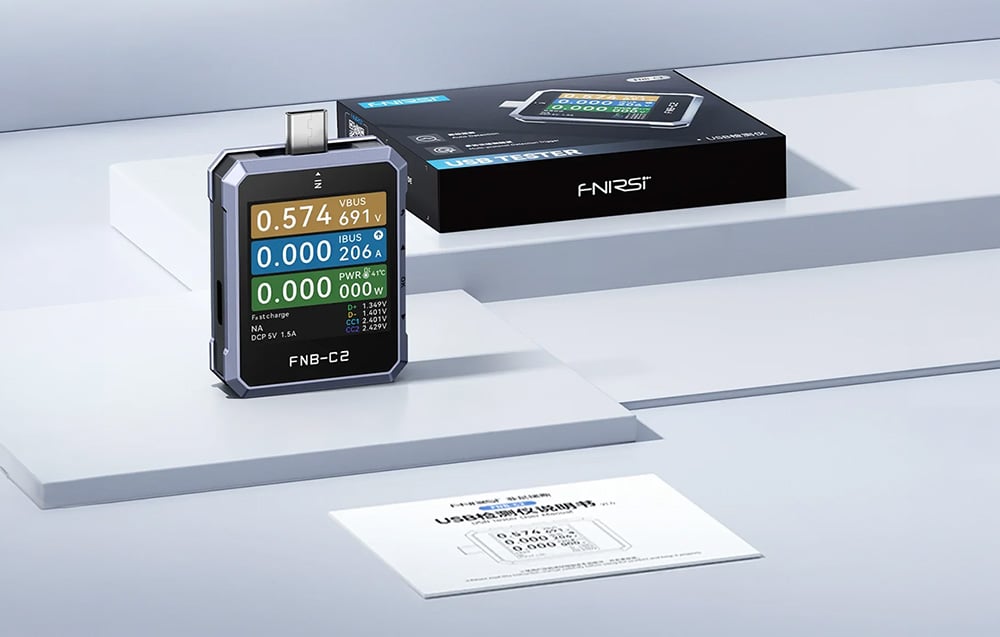

Komplekte

• USB testeris
• vartotojo vadovas
