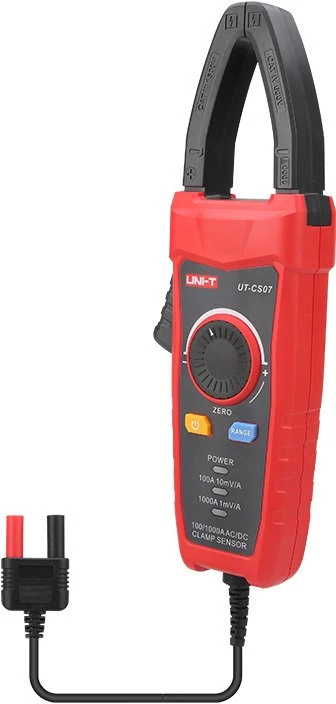

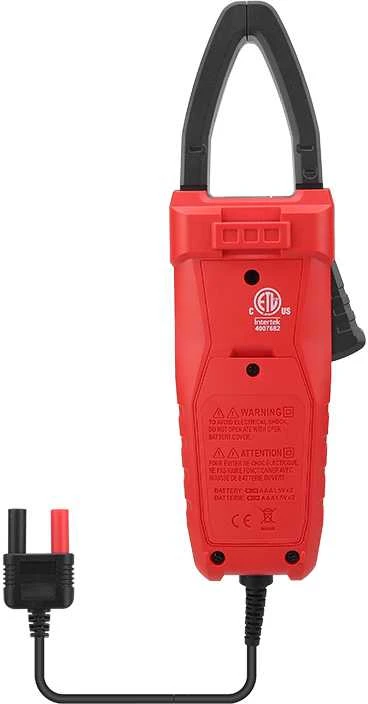

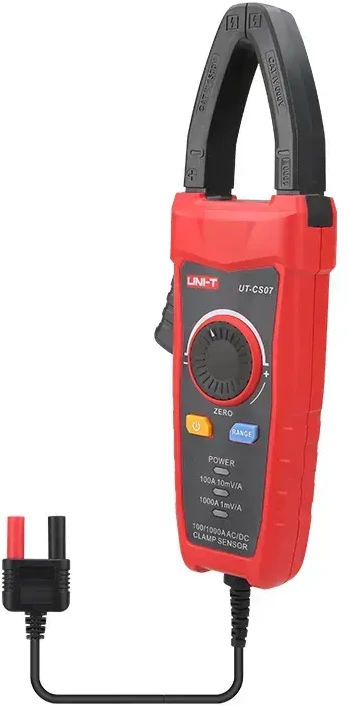

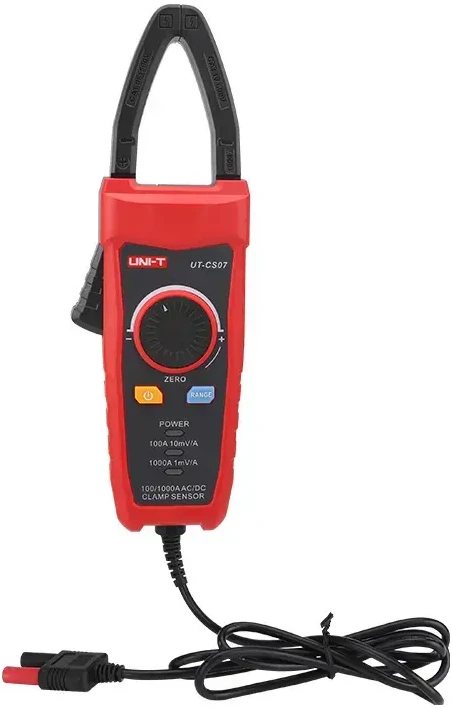

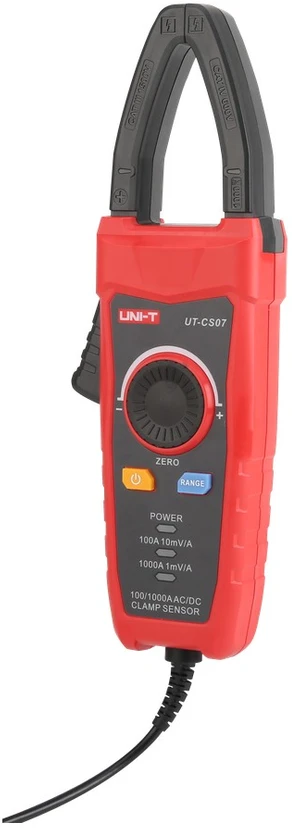

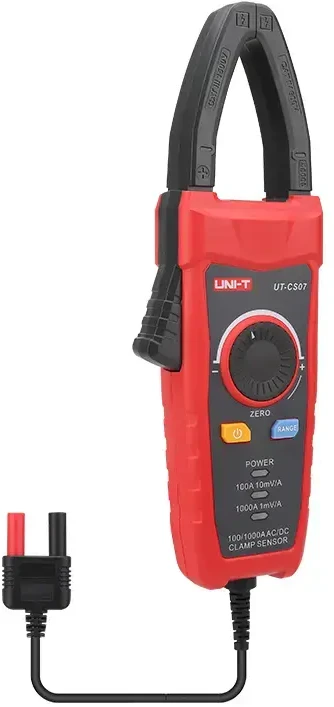

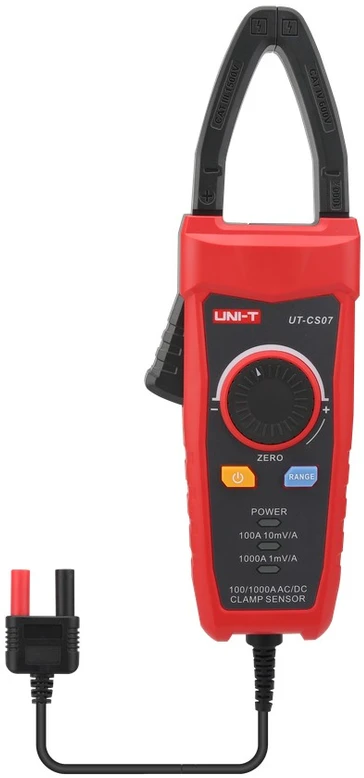

UT-CS07 AC/DC 1000A srovės matavimo replės/jutiklis

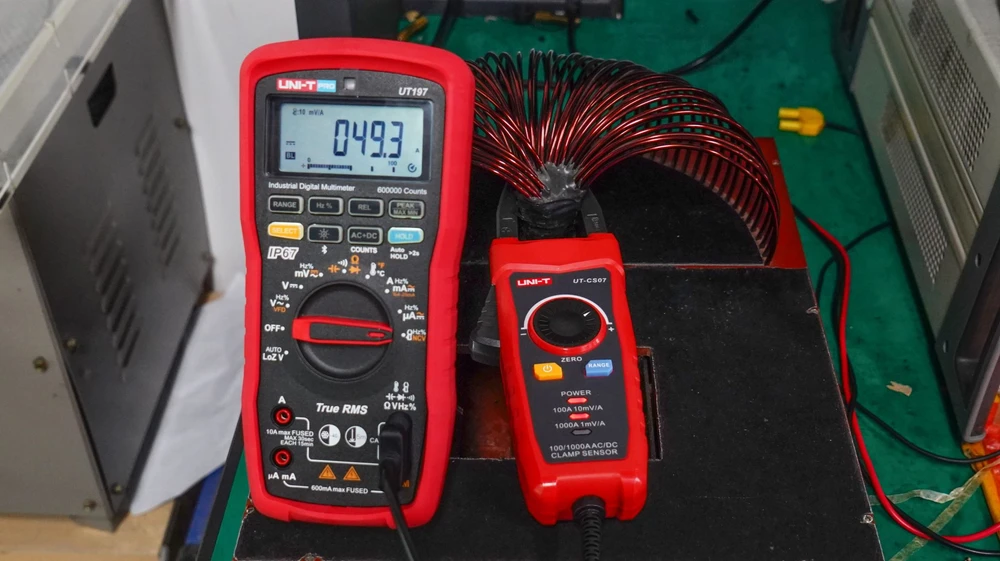

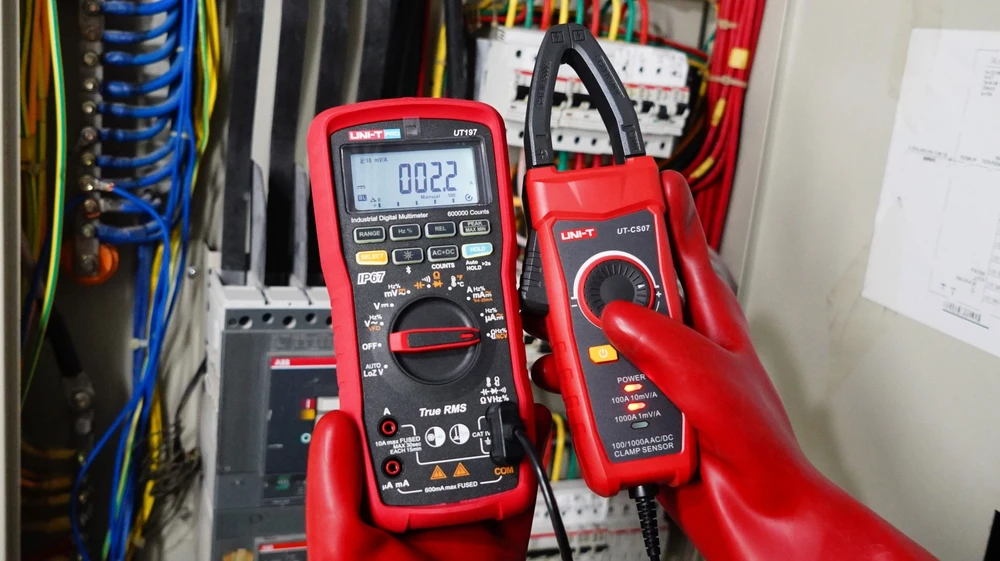

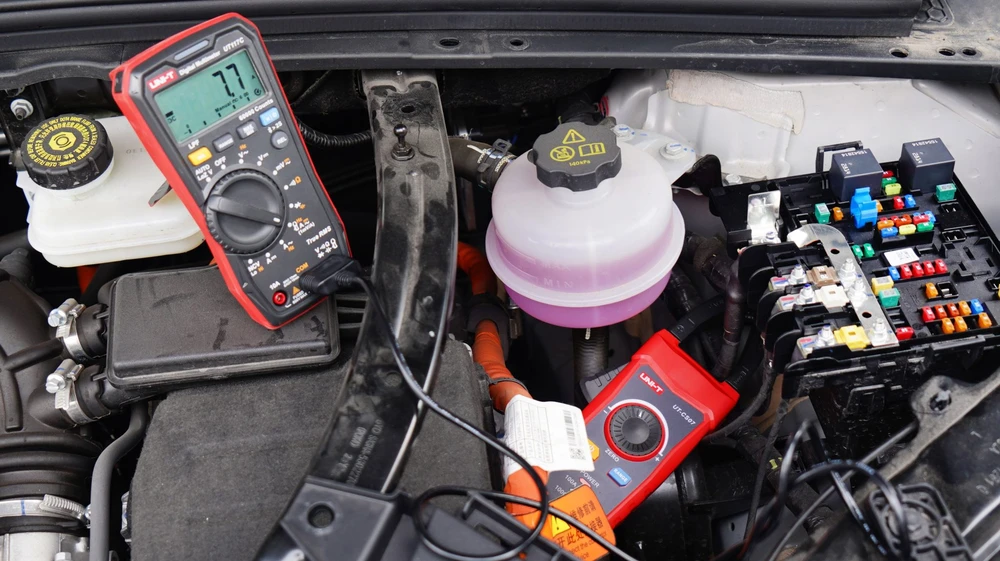

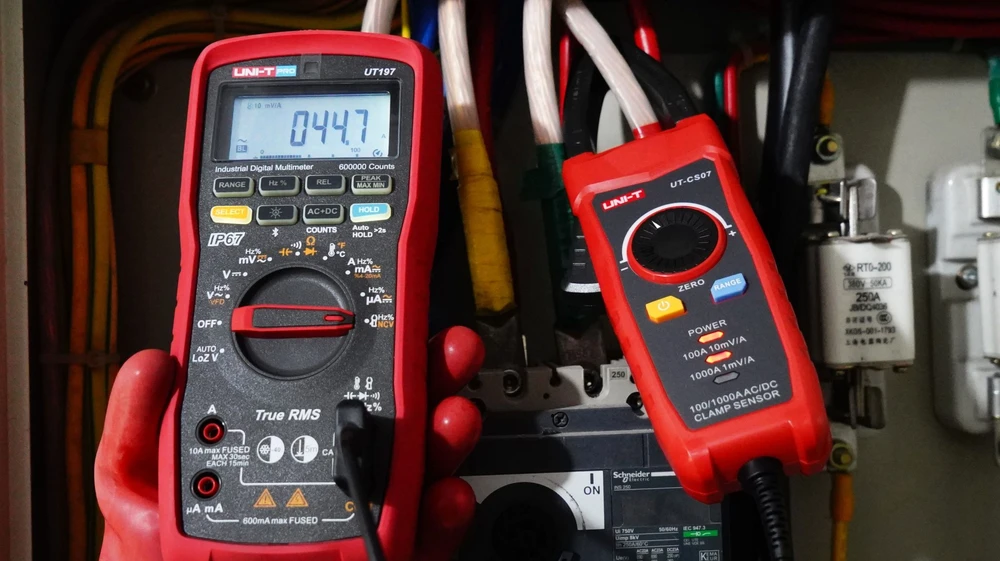

UT-CS07 yra labai patikimas ir saugus AC/DC srovės jutiklis, kuris gali būti naudojamas kaip multimetro srovės matavimo ribų išplėtimo įrenginys. Jis matuoja srovę per jutiklį ir konvertuoja srovės vertę į įtampos vertę. Paversta įtampa perduodama multimetrui, o multimetras rodo atitinkamą įtampos/srovės vertę. Su UT-CS07 galima matuoti iki 1000 A AC/DC srovę. Dėl aukšto matavimo tikslumo ir unikalaus dizaino prietaisas yra praktiškas pagalbinis įrankis srovei matuoti elektros sistemose.

UT-CS07 AC/DC 1000A jutiklio savybės

Sertifikatai: CE, cETLus, RoHS

· 35 mm plonas spaustukas, tinka tankiai išdėstytiems laidams

· Pavyzdžiui: keitikliuose, jungiamosiose dėžėse, šynose ir kt.

· Suderinami UNI-T multimetrai: UT117C, UT196, UT139C, UT197, UT197PV ir kt., kurie turi atitinkamą funkcionalumą

· AC/DC srovė: 1000 A; dažnio atsakas: 45 Hz~400 Hz

· Išėjimo santykis : 1000 A @ 10 mV/1 A ; 100 A @ 1 mV/1 A

· Nulio nustatymo funkcija

· AC/DC 1000 A įėjimo apsauga

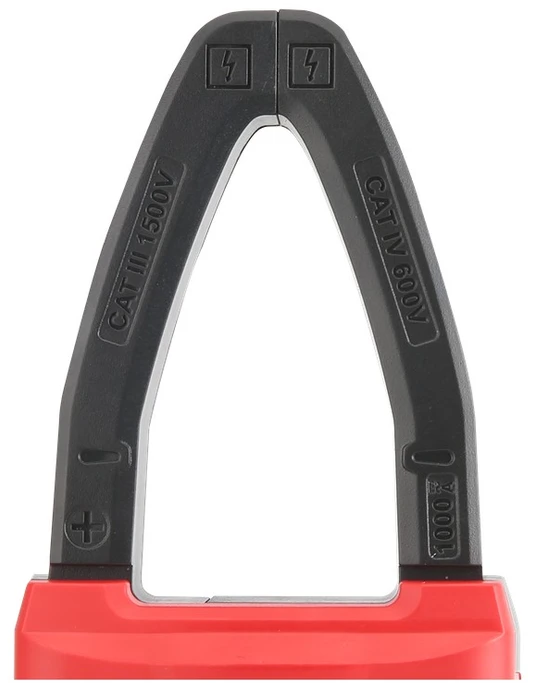

· Kategorijos reitingas : CATIII 1500 V / CAT IV 600 V

· Specifikacijos

Specifikacijos
ACA srovė	100,0	10 mV/A	士 (1,5 % + 0,5 A)
	1000A	l mV/A	士 (2,0 % + 0,5 A)
DCA srovė	100,0	10 mV/A	士 (1,5 %+0,5 A)，45 Hz~200 Hz
			士 (2,0 %+0,5 A)，200 Hz~ 400 Hz
	1000A	l mV/A	士 (2,0 %+0,5 A)，45 Hz~200 Hz
			士 (2,5 %+0,5 A)，200 Hz~400 HZ
Savybės
Replių dydis	35 mm laidininkas arba65x8 mm šyna
Išėjimo santykis	10 mV/A ir 1 mV/A
Laido ilgis	1,1 m
Tikrasis RMS	priklauso nuo multimetro
Reakcijos laikas	priklauso nuo multimetro
Dažnis (ACA)	50 Hz~400 Hz
Bangos formos rodymas	Pritaikomas osciloskopas
Tikslumas	priklauso nuo multimetro
Maitinimo šaltinis	AA * 2 = 3 V; darbo srovė:
