Noyafa Tinklo kabelių testeris

Tinklo kabelių testeris


Ypatybės:
Daugiafunkcinis tinklo ir optinio pluošto kabelių testeris skirtas profesionaliai tinklo kabelių paieškai, diagnostikai ir priežiūrai.

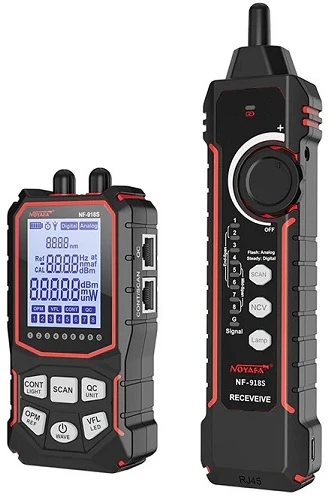

Testerį sudaro siųstuvas ir imtuvas.
Tinka UTP ir STP tinklo kabeliams, telefono laidams, elektros laidams bei BNC koaksialiniams kabeliams.
VFL vizualinis gedimų lokatorius: Integruotas raudonas lazeris padeda nustatyti optinio pluošto kabelio nutrūkimus, užlinkimus ir kitus gedimus bei tiksliai nustatyti jų vietą.
Palaikomi du kabelių paieškos režimai: analoginis režimas skirtas kabelio paieškai pagal analoginį signalą, o skaitmeninis režimas leidžia tiksliau surasti kabelį tarp kitų laidų net esant signalų trukdžiams.
Didelio jautrumo imtuvas padeda greitai surasti reikiamą kabelį sudėtingoje instaliacijoje.
Integruotas LCD ekranas leidžia patogiai peržiūrėti matavimo ir testavimo rezultatus. Įmontuotas LED pašvietimas siųstuve ir imtuve palengvina darbą esant silpnam apšvietimui.
Integruotas akumuliatorius įkraunamas per USB Type-C jungtį.
Kompaktiška ergonomiška konstrukcija pritaikyta patogiam naudojimui montavimo ir techninės priežiūros metu.


Funkcijos:
Kabelių atsekimas ir identifikavimas naudojant tonų generatorių ir zondą.
Tinklo kabelio gyslų sekos ir vientisumo patikrinimas.
Trumpųjų jungimų, nutrūkusių ir sukryžiuotų laidų nustatymas.
Kabelio vientisumo tikrinimas, kai jis prijungtas prie PoE komutatoriaus ar kito įrenginio.
PoE maitinimo režimo ir maitinamų gyslų porų nustatymas.
RJ45 jungties užspaudimo ir kontaktų sujungimo kokybės patikrinimas.
Optinės galios ir optinio slopinimo matavimas 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm bangos ilgiais.
Optinio pluošto gedimų, nutrūkimų ir užlinkimų paieška naudojant raudoną lazerį.
NCV detektorius: bekontakčiu būdu leidžianaptikti įtampą laiduose, elektros lizduose ir kituose įrenginiuose. Tai padeda sumažinti elektros pažeidimo riziką tikrinimo ar montavimo metu.


Techniniai duomenys:
Testuojami kabeliai: UTP, STP, RJ45, RJ11 (tik kabelių paieškai ir QC jungties testui).
Maitinimas: integruotas 3.7 V 1400 mAh ličio baterija.
Įkrovimo sąsaja: USB Type-C.
Tinklo jungtis: RJ45.
Analoginio/skaitmeninio signalo skenavimas: taip.
Optinės galios matavimo diapazonas: -70 ~+10 dBm.
Palaikomi optiniai bangos ilgiai: 850 / 1300 / 1310 / 1490 / 1550 / 1625 nm.
VFL lazerio galia: 10 mW.
Įtampos apsauga: iki 60 V.
Ekranas: LCD su pašvietimu.
Reguliuojamas jautrumas: taip.
Siųstuvo matmenys: 133 x 69 x 32 mm.
Imtuvo matmenys: 198 x 50 x 32 mm.


Komplektacija:
Siųstuvas.
Imtuvas.
Naudojimosi instrukcija ir garantinis talonas.
Kabelių adapterių rinkinys.
Įkrovimo kabelis.
Ausinės.
Krepšelis su užtrauktuku.


Garantija: 24 mėn.

Atsisiųsti vartotojo vadovą (pdf)
