FNIRSI 2C53T nešiojamas 3in1 osciloskopo multimetro signalo generatorius

FNIRSI 2C53T 3 viename nešiojamas osciloskopo multimetro signalo generatorius

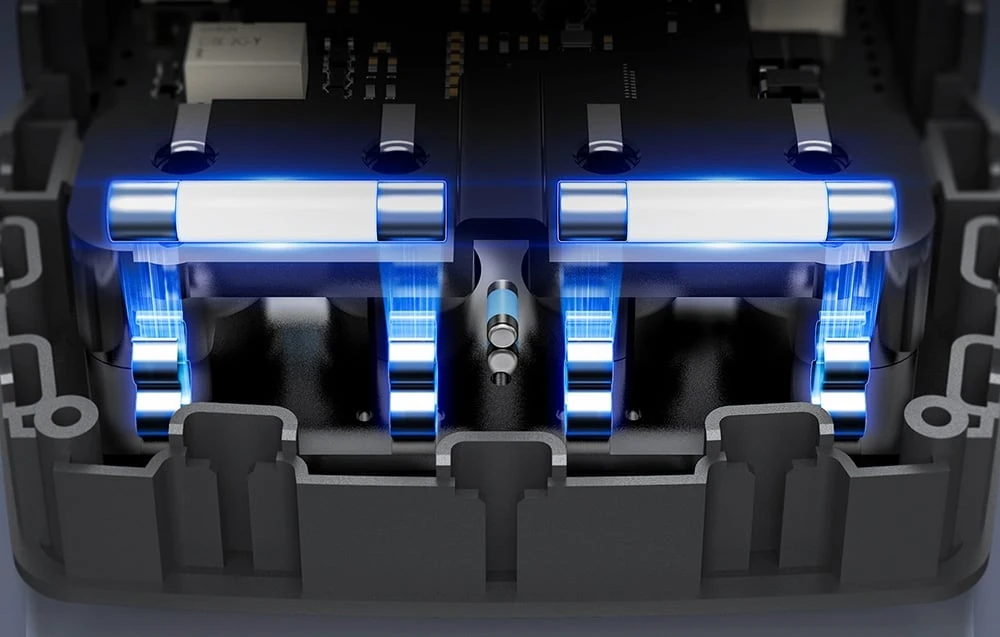

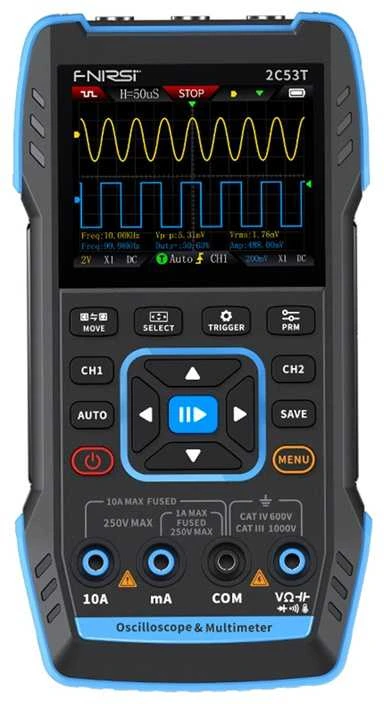

FNIRSI 2C53T apjungia 2×50 MHz/250 MSa/s osciloskopo su 8 bitų ADC ir 16 k taškų atminties buferiu kiekvienam kanalui (prieš/po trigerio), multimetro iki 19999 ir 50 kHz signalo generatoriaus funkcijas. Įėjimo varža yra 1 MΩ ∥ 15 pF su AC/DC/GND perjungimu. Patvarus ABS korpusas su silikoninėmis dangomis, 2,8 colio 320×240 pikselių ekranas ir 3000 mAh baterija (iki 4 valandų veikimo) garantuoja mobilumą ir nuolatinius matavimus net sudėtingomis sąlygomis. Įrenginys yra sertifikuotas CAT II 300 V, su dvigubais keraminiais saugikliais ir viršįtampio apsaugos grandine. Dėl bangų formos įrašymo ir programinės įrangos atnaujinimų visada galite kontroliuoti savo rezultatus ir naudotis naujausiomis funkcijomis.

Spalvotas ekranas ir multimetras

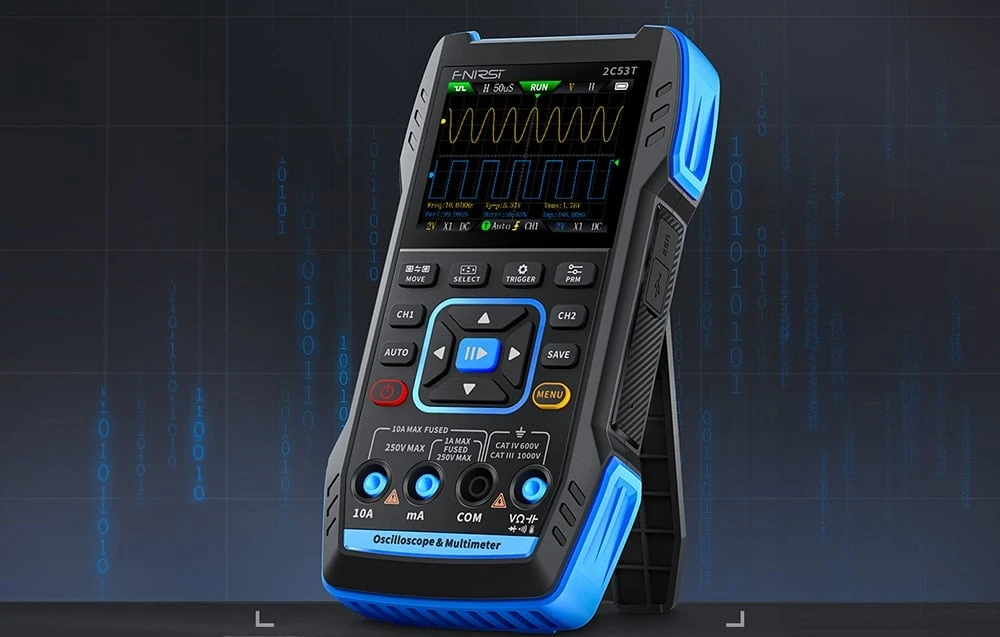

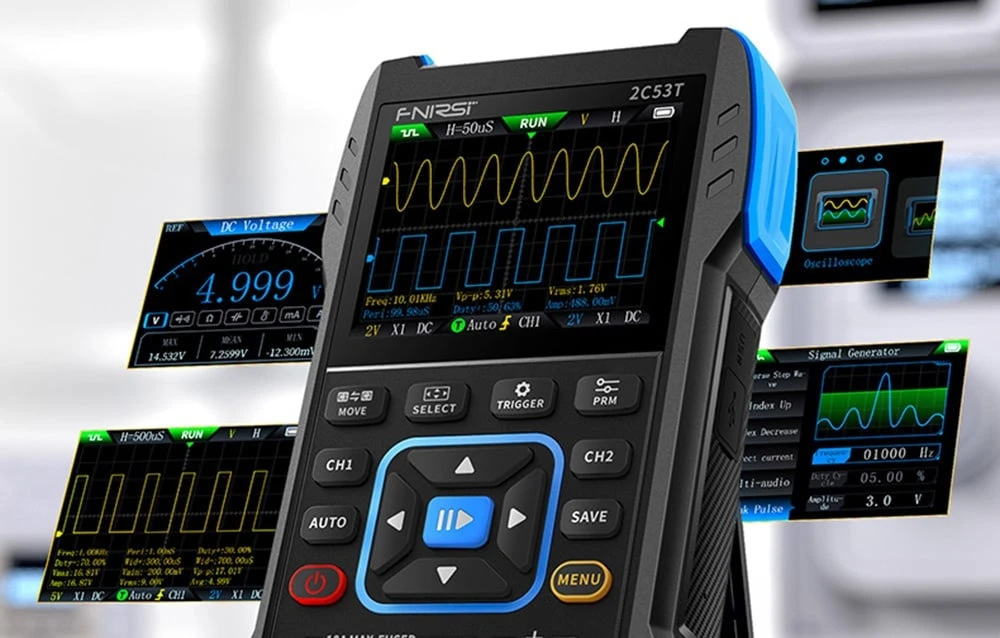

2,8 colio ekranas, kurio skiriamoji geba yra 320 × 240 pikselių, rodo bangų formas spalvotai su „begalinio pošvyčio“ funkcija (išsaugodama signalo kreivę ekrane net ir jai išnykus), išlaikant bangos kreivę ekrane. Y–T, riedėjimo ir X–Y režimai (vadinamieji Lissajous skaičiai, skirti fazių skirtumams tarp signalų analizuoti) palengvina fazių ryšių stebėjimą, o didelis ryškumas užtikrina įskaitomumą bet kokiomis sąlygomis. Integruotas multimetras, kurio skiriamoji geba siekia iki 19999, leidžia matuoti nuolatinę/kintamąją srovę, mažas ir dideles sroves, varžą, talpą, diodus, temperatūrą ir tęstinumą (garsinis signalas). Išmaniosios apsaugos apsaugo naudotoją ir įrangą nuo perkrovų.

Pažangi aparatinės įrangos architektūra

Profesionalus ARM + FPGA + didelio našumo ADC derinys, naudojamas staliniuose osciloskopuose, užtikrina greitą suveikimą ir tikslų signalo atkūrimą. Suveikimo sistema siūlo krašto (kylančio/krentančio), impulso pločio, vaizdo ir nuolydžio režimus su iki 50 % išankstiniu suveikimu ir 50 % po suveikimo, todėl net ir trumpiausios anomalijos užfiksuojamos neprarandant detalių.

Signalų generatorius

Integruotas funkcijų generatorius siūlo iki ±400 V įtampą ir iki 50 kHz dažnį, taip pat 13 bangos formų (sinusinė, kvadratinė, trikampė, pjūklo, rampos, impulsinė, triukšmo ir kt.) su reguliuojamu poslinkiu (signalo poslinkis nulio atžvilgiu) ir amplitude 10 mV/div žingsniais, todėl galite testuoti filtrus, stiprintuvus ir analogines grandines be papildomos įrangos.

Automatinis matavimo nustatymas

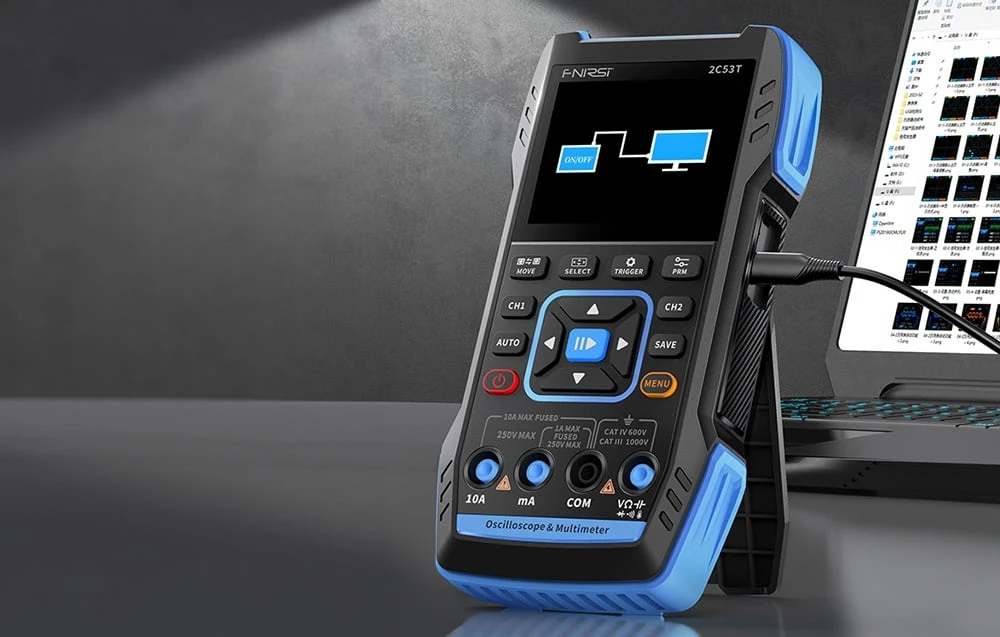

Funkcija AUTO (automatinė) vienu mygtuku reguliuoja diapazoną ir suveikimą, todėl bangos formą galima peržiūrėti akimirksniu be daug laiko reikalaujančio konfigūravimo. Papildomų „Single“ ir „Normal“ režimų palaikymas supaprastina darbą su greitais lauko matavimais. Vieno paspaudimo pakanka, kad bangos formos ekrano kopija būtų išsaugota osciloskopo atmintyje arba tiesiai kompiuteryje per USB. Tai palengvina rezultatų archyvavimą ir tolesnę analizę bet kokioje aplinkoje.

Izoliuoti matavimo kanalai

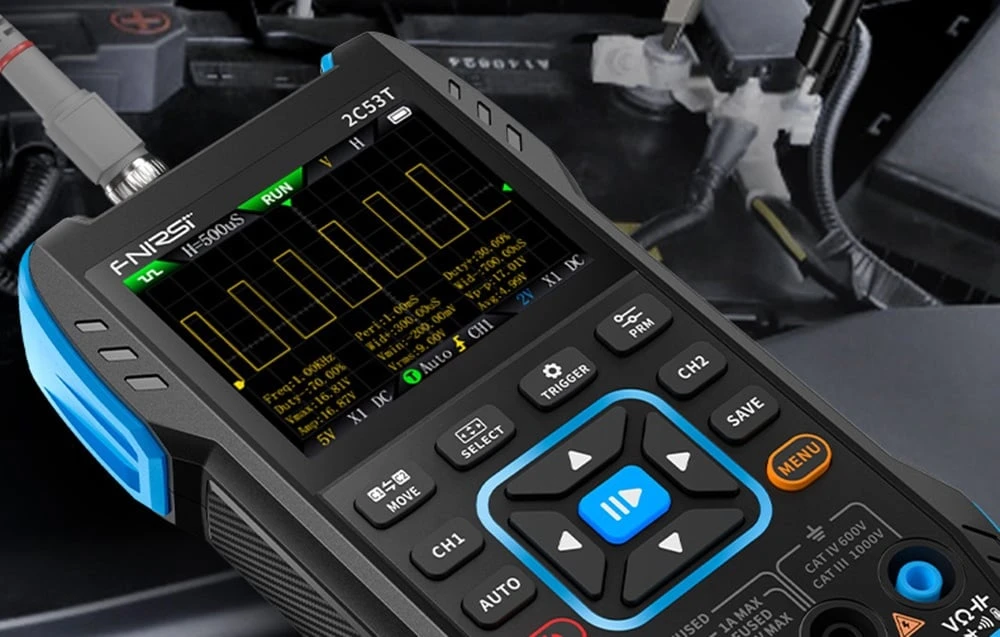

Du visiškai nepriklausomi įėjimai, CH1 ir CH2, kurių pralaidumas yra 50 MHz, pašalina abipusius trukdžius ir padidina matavimo tikslumą. 250 MSa/s diskretizavimo dažnis atkuria PWM impulsus ir maitinimo šaltinio pulsaciją maksimaliai tiksliai.

Tvirtas dizainas

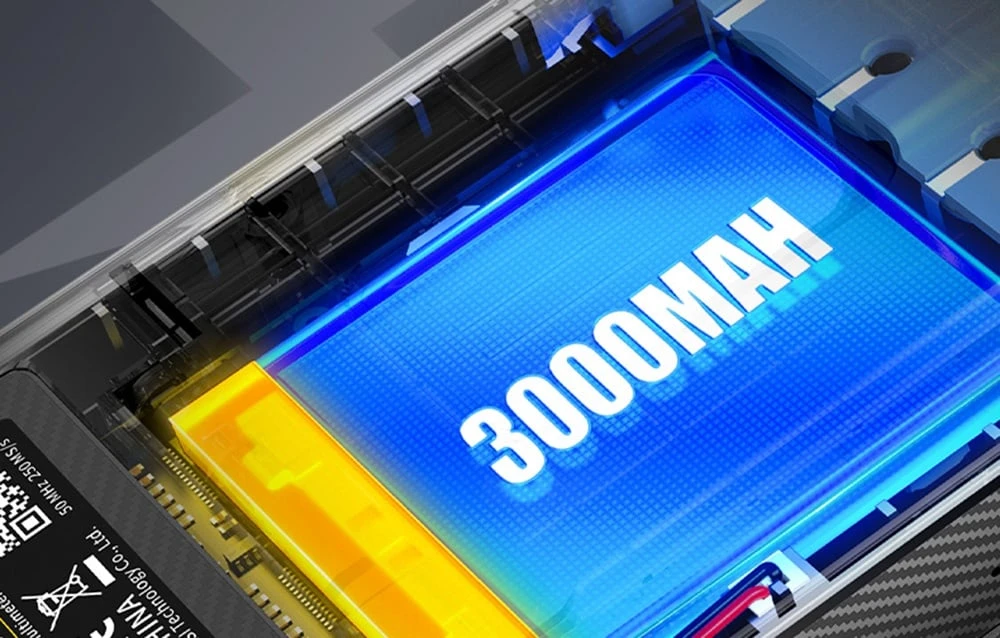

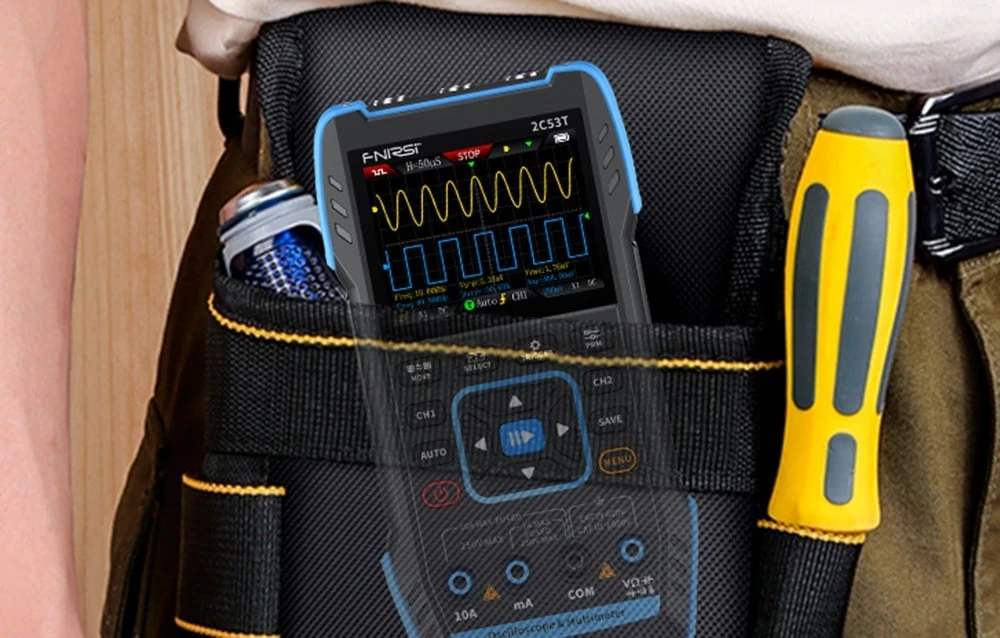

Silikonu dengtas ABS (akrilnitrilo butadieno stireno – didelio stiprumo plastiko) korpusas yra atsparus kritimams ir smūgiams, o paauksuoti PCB (spausdintinės plokštės) bėgeliai yra atsparūs korozijai. 3000 mAh baterija garantuoja iki 3 valandų veikimo laiką. Sulankstomas stovas leidžia įrenginį pastatyti bet kokiu kampu, o ergonomiški mygtukai ir USB-C prievadas užtikrina patogų valdymą ir įkrovimą.

Įskaičiuota:

• FNIRSI 2C53T 3 viename nešiojamas osciloskopas
• 10 matavimo zondų (1 vnt.)
• Zondas su aligatoriaus spaustukais
• Multimetro laidai
• Įkrovimo laidas
• Nešiojimo krepšys
• Naudotojo vadovas
