Skriemulys Spz 100/1 Taper Lock 1210

PASSE SPZ 100/1 po kūgioakniu užraktu 1210

Techniniai duomenys:

• Padalijimo skersmuo: 100 mm
• Išorinis skersmuo: 104 mm
• Tvirtinimas esant kūginiam užraktui
• TULE: 1210
• Vykdymas: 1 tipas
• Griovų skaičius: 1
• diržo profilis: spz - xpz - z
• Klin.: 10 mm

smailėjančio užrakto magistralė

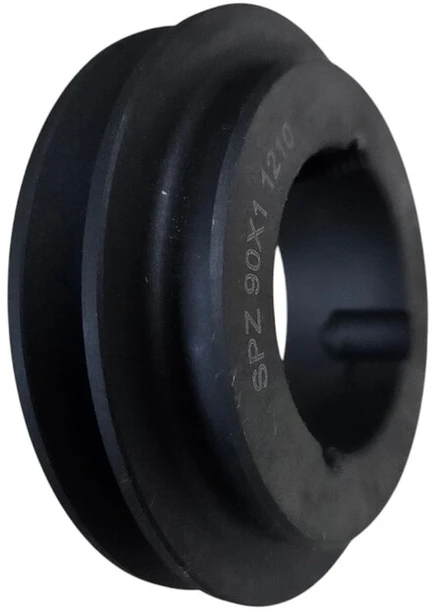

Nuotraukos iliustruoja.

Matmenys:

• f = 16 mm
• l = 25 mm
• m = 9 mm
• o = 104 mm
• p = 100 mm
• n = 85 mm

Medžiaga: ketaus

Vykdymas pagal ISO 4183 ir DIN 2211-3

Ratai yra statiškai subalansuoti ir pritaikyti darbui periferiniu greičiu iki 35 m/s.

pleišto matmenys apskritime:

• C = 8,0 mm
• d = 12,0 mm
• e = 8,0 mm
• a = 9,7 mm
• b = 8,5 mm
• H = 11,0 mm
• f = 2,0 mm
• α = 38º
