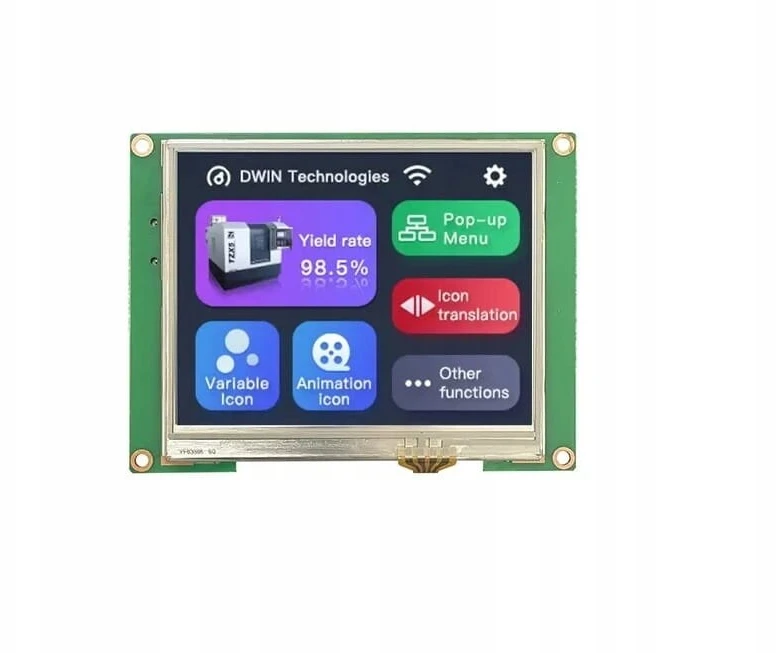

Universalus HMI modulis su 3,5 "ekrano ir pasipriešinimo jutikliniu skydeliu.

funkcijos DMG32240C0C035_03WTR:

Remiantis T5L su DGUS II sistema
3,5 "IPS-TFT-LCD, 16,7 m spalvos, 24 bitų, 320*240 pikselių
Aukštos žiūrėjimo kampai: 85 °/85 °/85 °/85 ° (l/r/u/d)
Pasipriešinimas Touch
Sąsaja: TTL/CMOS sąsaja, 10pin_1.0mm

️ „Dwin HMI“ veikimo principas rodo

Vartotojo sąsajos išvaizdos projektavimas, o jo veikimo taisyklės sudaromos naudojant specialią programą DGUS įrankis. Mes turime galimybę įkrauti paruoštą grafiką, sukurti mygtukus, diagramas, laukus įvesti duomenis ir kt. Tada mes perkeliame surinktus failus į SD atminties kortelę, iš kurios jie nukopijuojami į ekrano atmintį.

Paslauga iš mikrovaldiklio pusės sumažinama iki siuntimo ir anksčiau nustatytų duomenų rėmelių, naudojant UART sąsają .

⭐ & nbsp; Specifikacija ir NBSP; dmg32240c035_03wtr

️ sąsaja:

baudlate: 3150 ~ 3225600bps, tipas 115200bps
Išėjimo įtampa:
1 išėjimas, iout = 1ma 3.0 ~ 3,3

0 išėjimas, iout = -1ma 0,0 ~ 0,3
įvesties įtampa （rxd):
1 įvestis ， iin = 1Ma ； 2,4–5,0v,

Įvestis 0 ， iin = -1ma ； 0 ~ 0,5v
darbo režimas:
UART2: n81

UART4: n81/e81/o81/n82 4 (programa konfigūruojama)
Vartotojo jungtys:
- 10pin_1.0mm, pritvirtintas energijai ir ryšiui, greitis: 12kbyte/s
„Flash“ atmintis: „16MBytes“ ir „Flash“, grafikos, šriftų, garso failų. Įrašų skaičius viršija: 100 000
Buzzer: 3V pasyvus, galia & lt; 1W
SD kortelės sąsaja: FAT32, Duomenų atsisiuntimo greitis: 4MB/S
PGT05 sąsaja: atnaujinti DGUS branduolį

️ & nbsp; Ekranas:

Spalvų skaičius: 16,7M （167777216）
LCD tipas: ips
Žiūrėjimo kampai: 85 °/85 °/85 °/85 ° (l/r/u/d)
skiriamoji geba 320 × 240
LED foninis apšvietimas
Ryškumas: 280Nit

️ jutiklinis skydelis:

tipas: RTP (pasipriešinimo jutiklinis skydelis)
Struktūra: Ito Film + Ito Glass
jutiklinis režimas: palaiko prisilietimą ir tempimą
Paviršiaus kietumas: 3h
Šviesos pralaidumas: Daugiau nei 80%

️ maitinimo šaltinis:

Galios įtampa: 4.5 ~ 5,5 V
Dabartinis suvartojimas su foniniu apšvietimu: VCC = +5V, 170MA
Pobór prądu z wyłączonym Podświetlaniem: Vcc = +5v, 60m

& nbsp; SET & NBSP; Sudėtyje:

DMG32240C035_03WTR LCD 3.5 "320x240 REZOLINĖS JUNGTO PANELIS DWIN HMI
