Radiatorius puslaidininkinėms relėms Ssr 3-faz. 100a ... 150a

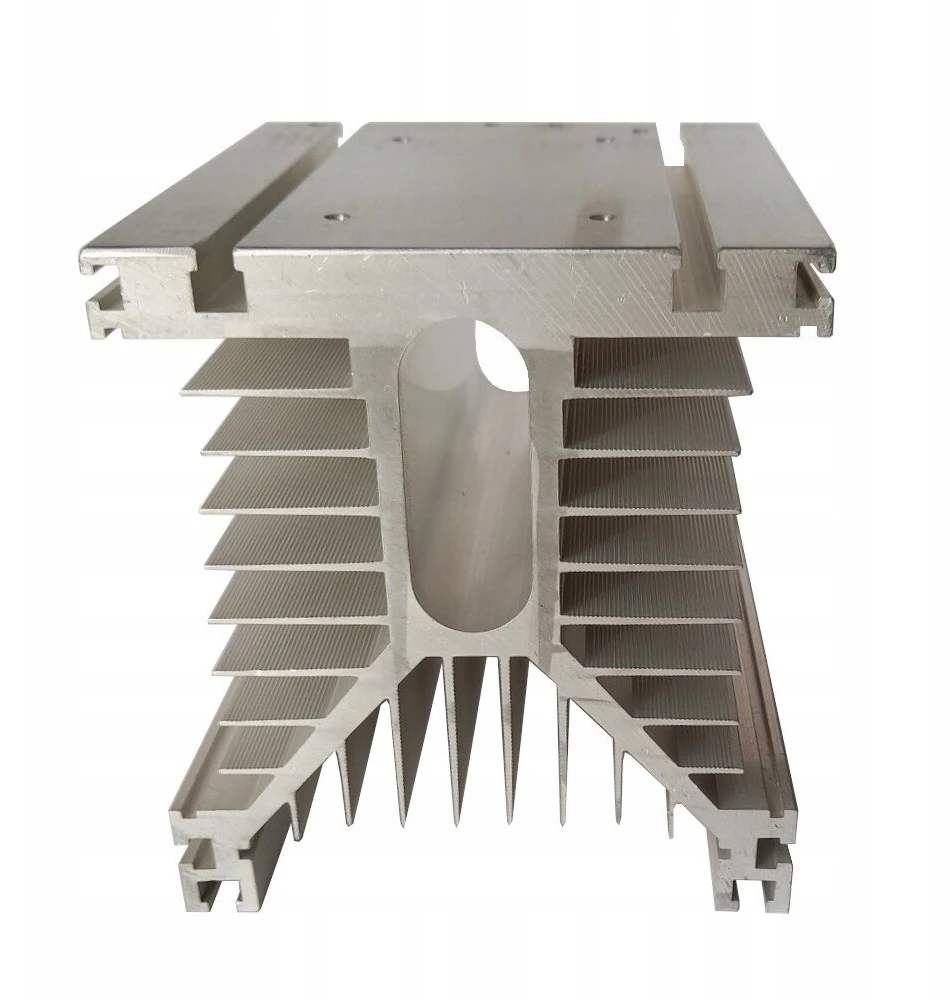

Aliuminio radiatorius, skirtas aušinimui, pakrautam Puslaidininkių relės / puslaidininkių kontaktoriai iš trijų fazių SSR su Max 100A / 120A / 150A.

Kroviniams, maždaug 10% maksimalios SSR relės apkrovos srovės, rekomenduojama naudoti papildomą šilumos kriauklę. Temperatūros sumažėjimas 10 ° C tęsiasi dvigubai daugiau nei numatomas SSR relių išnaudojimo laikotarpis - tai reiškia, kad puslaidininkio struktūros temperatūra labiausiai veikia relės patvarumą. SSR temperatūra šilumos kriauklėje neturėtų viršyti 60 laipsnių C.

Techniniai parametrai:

• Relės bazės matmenys: 150 x 125mm,
• Seterių montavimo bazės matmenys: 150 x 125 mm,
• SSR relės montavimui srieginių skylių perdavimas: 92 x 48 mm,
• Bėgis šilumos kriauklei pritvirtinti prie tvirtinimo plokštės: tarpai tarpus
• Šilumos kriauklės aukštis: 135 mm,
• Mišios: 1750G,
• Dėl didelės masės ir matmenų - nėra galimybės montuoti ant „Din35“ bėgio.

Kituose mūsų aukcionuose rasite, be kita ko, „Din35“ juostelių spaustukus ir SSR puslaidininkių reles ir puslaidininkių SSR galios reguliatorius su maksimaliomis ištisinėmis apkrovomis 100A /120A /150A 3 fazės.

Ši labai didelė relė užtikrins pakankamą aušinimą, kad SSR išleistų iki 350 W šilumos nuostolių galios. Nereikės montuoti papildomų aušinimo ventiliatorių. Tačiau jei (pvz., Dėl pastatų mažame korpuse) šiluminės sąlygos sukėlė šilumos kriauklę virš 60 laipsnių C - mes siūlome „Sunon“ ventiliatoriams, atitinkantiems šios šilumos kriauklės montavimo skylių potvynį - greitas nemalonumų surinkimas su M4 varžtais keturių paruoštų karščio būstinėmis - mes patarsime tinkamo tipo 230 VAC ventiliatoriams. Verta patikrinti visiškai pakrauto laidžiojo elemento temperatūrą (pvz., Tikslų jutiklinio termometro ar bekontakčio pirometro), įdiegus SSR, - tai bus lengviausias būdas paliesti šilumos kriauklę ranka - jei elementas gali laikyti jūsų ranką ar permainos orą, o ne daugiau kaip 60 laipsnių. Celsijus - bet jei jausmas) arba su mechaniniu ventiliatoriumi ar permainos oro kondicionieriumi. Temperatūra iki 60 laipsnių C yra optimali SSR elementams. Aukštesnė temperatūra gali sumažinti puslaidininkių struktūros patvarumą, o ekstremaliais atvejais net perkaitus ir dėl šiluminio pažeidimo.

Džiaugiamės galėdami atsakyti į visas technines užklausas. Mes teikiame techninę pagalbą renkantis elementus ir konsultuojant surinkimo / parametrų nustatymo / veikimo metu.
