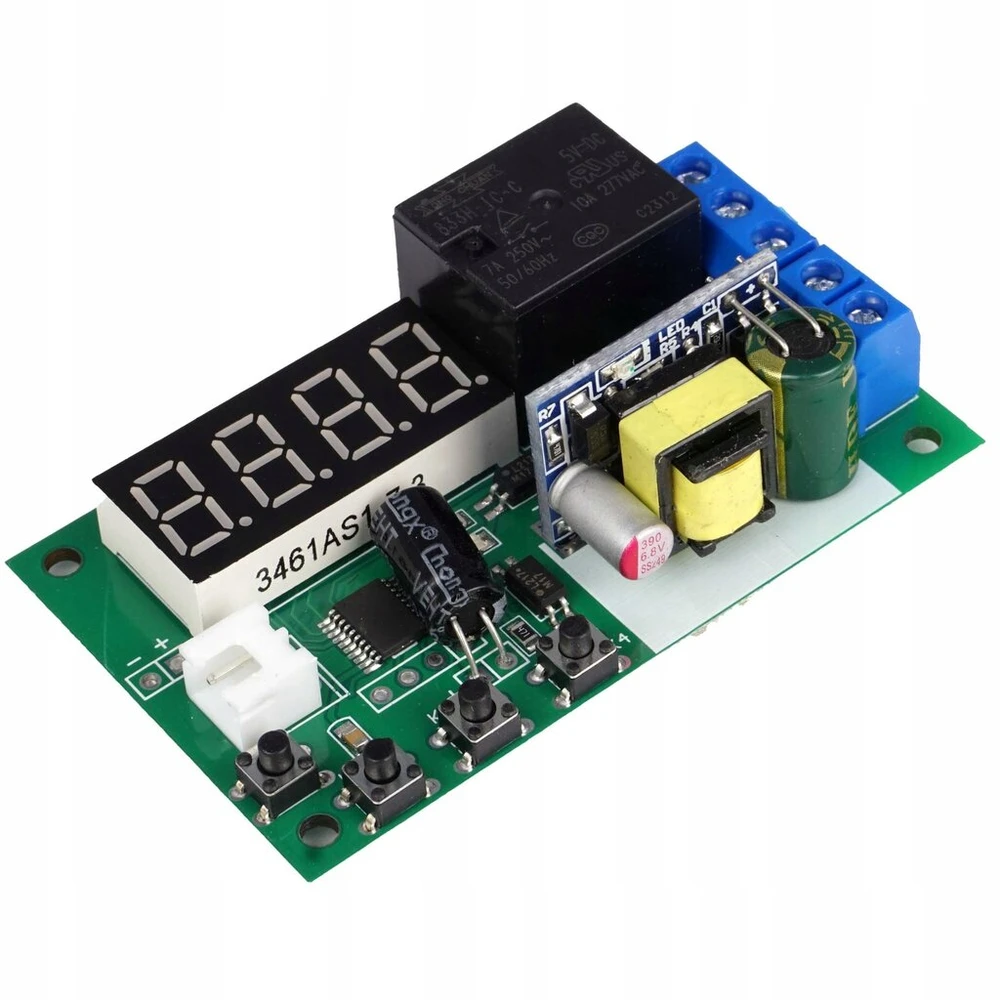

Relė su laikmačiu maitinama ir suaktyvinta 230 V kintama srovė. Šio sprendimo dėka nebereikia naudoti papildomų keitiklių ar maitinimo šaltinių, ir dėl to pats modulis tampa kompaktiškesnis pritaikant kintamų dabartinių įrenginių valdymą. Savo dispozicijoje gauname net 21 skirtingus veikimo režimus, kurie leidžia jums padengti didžiąją dalį scenarijų, susijusių su įrenginių paleidimu, atidėliojant, veikimą kilpoje Ir panašiai. Pastatyta relė leidžia valdyti tiek nuolatinės srovės, tiek kintamos srovės įrenginius iki 10A. Programų atskaitymo laikas gali būti nustatytas diapazone nuo 0,1 sekundės iki 999 minučių.

Papildomas pranašumas yra nustatymų atmintis, nesant maitinimo šaltinio. Modulis labai lengvai valdomas su 4 mygtukais.

Instrukcijos:

Triggerio signalo prievadas yra po ekranu ir yra beviltiškas prievadas, signalas pateikiamas išklotus kaiščius baltame kištuke.

Ilgas K1 mygtuko laikymas sukelia perėjimą prie režimo nustatymo meniu. Kitas trumpas spauda sukelia perėjimą į tolesnius nustatymus pasirinktu režimu.

K2 mygtukas keičia pirmąjį numerį režimo pasirinkimo ekrane. Naudodamiesi K2 ir K3 mygtukais, mes keičiame nustatyto režimo skaitmeninę vertę ir pakeisime A ir B trukmę.

Nustatę laiką A ir B mygtuką K4, mes keičiame taško padėtį, kuri leidžia nustatyti išskaityto laiko vienetą.

xxx - Atgalinimas sekundėmis

x.xx - skaičiavimas su šimtosios sekundės tikslumu

xx.x - skaičiavimas su tikslumu iki antrosios dalies

xxx. - atgalinė skaičiavimas per kelias minutes

Veikimo režimai:

P1.1 - Relė keičia būklę, kai signalas suteikiamas prie gaiduko, po signalo išnykimo relė grįžta į pradinę būseną
P1.2 - Relė veikia kaip bistable, kiekviena signalo programa, skirta suaktyvinti jo būklę, į priešingą
P1.3 - Įvedus signalą, relė pritvirtinta prie A. pakartotinio signalo pateikimo laiko, neatsiranda atgalinio skaičiavimo
P1.4 - Įvedus signalą, relė pritvirtinama prie laiko. A. Pakartotinai pateikiant signalą iš naujo paleidžiama atgalinis skaičiavimas, skaičiavimas prasideda, kai pateikiamas signalas.
P1.5 - Pateikę signalai pridedami prie A laiko A. Su kiekviena paskesne signalo programa, vertė, nustatyta kaip b
P1.6 - Įvedus signalą, relė keičia būseną į priešingą laiką.
P1.7 - Įvedus signalą, relė keičia būklę į priešingą ir išskaičiuoja laiką. A. RE -PROPROVONDIJA Signalas iš naujo paleidžia atgalinį atskaitą, atgalinis skaičiavimas prasideda, kai signalas išnyksta.
P1.8 - Pateikę maitinimo šaltinį, relė pritvirtinta prie laiko A
p2.1 - Relė veikia, įvesta į signalą, relė laiku išsijungia, o paskui vėl suaktyvinta.
p2.2 - Pateikęs signalą, relė išskaičiuoja savo trukmę - jei ji trunka ilgiau nei A laikas - relė įsijungia ir išlieka įjungta tol, kol pateikiamas signalas. Po signalo išnykimo relė išsijungia
p2.3 - Relė veikia, įvesta į signalą, relė išjungta laiku ir tada lieka paleista iš naujo, iš naujo pateikiant signalą iš naujo paleidžiama atgalinė atskaita.
p2.4 - Relė išskaičiuoja signalo trukmę - jei ji yra lygi laikui, o relė įjungia laiką a.
p2.5 - Relė išskaičiuoja signalo trukmę - jei ji yra lygi laikui, tada relė įjungia visam laikui, kad ji išjungtų, vėl įveskite signalą laiku a
p2.6 - Įvedus signalą, relė keičia būklę į priešingą
p2.7 - Relė veikia, įvesta į signalą, relė laiku išsijungia, o paskui vėl suaktyvinta. Atsiradę signalas iš naujo paleidžia atgalinį atskaitą.
p2.8 - Pateikę maitinimo šaltinį, relė išskaičiuoja laiką A ir įjungia relę.
p3.1 - Po maitinimo šaltinio relė pritvirtinama laiku, tada išjungta laiku. B. Visa programa gaminama begaline kilpa.
p3.2 - Relė pritvirtinama laiku, tada išjungia laiką B, programa sudaroma tik tada, kai signalas suteikiamas.
p3.3 - Relė pritvirtinama laiku, o tada išjungia laiką B, programa prasideda po trumpo signalo administravimo, trumpas signalas vėl teikia programą
p3.4 - Po maitinimo šaltinio, relė išskaičiuoja delsą, nustatytą kaip laikas A, tada įjungiama relė tam laikui B
p3.5 - Įvedus signalą, relė išskaičiuoja delsos nustatymą kaip laiką A, tada įjungiama relė tam laikui b
p3.6 - Pateikęs nuolatinį signalą, relė išskaičiuoja delsą, nustatytą kaip A laikas, tada įjungiama relė B, programa sudaroma tik tuo atveju, jei signalas duotas
p3.7 - Įvedus signalą, relė prasideda laiku A, tada išjungia laiką.
p3.8 - Įvedus signalą, relė prasideda laiku A, tada išjungia laiką B ir vėl pradeda laiką.

Specifikacija:

Galios įtampa: 230 V AC
21 darbo režimai
Laiko nustatymas diapazone nuo 0,1 sekundės iki 999 minučių
Nustatymų atmintis, jei nėra maitinimo šaltinio
Relė palaiko dabartinę 10A esant 250 V kintamajai AC
Matmenys: 66 mm x 40mm x 19 mm

Atsisiuntimo prieduose, ryšio schemos pavyzdys.

Laiko relė su laikmačio atidėtoju, maitinamu 230 V AC 21 veikimo režimu
