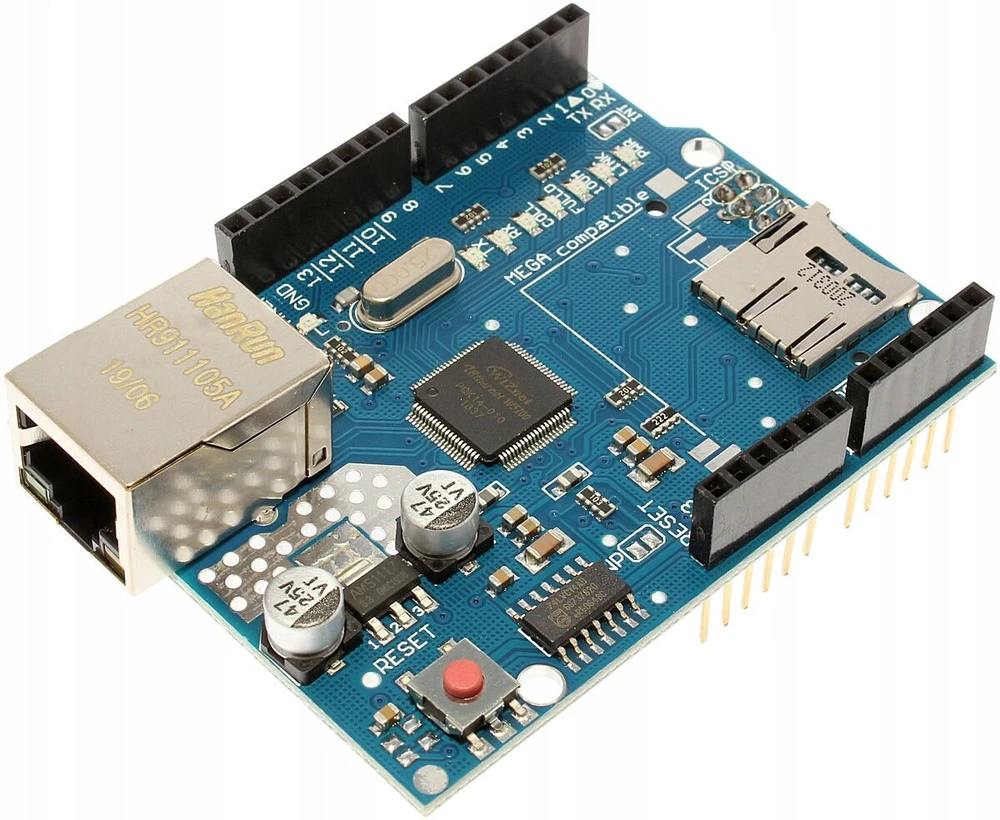

Name: Ethernet Shield W5100 Tinklo modulis, suderinamas su Arduino
Brand: Arduino
SKU: 58505654
Price: 41.54 EUR
Availability: InStock

„Ethernet Shield W5100 LAN“ tinklo modulis, skirtas „Arduino UNO / MEGA / Et“ ...

Jis naudojamas kaip „Arduino UNO“ aparatinės įrangos plėtinys, MEGA2560 ir tt - leidžia lengvai prisijungti prie LAN ir siųsti duomenis

Skydas yra aprūpintas „microSD“ kortelės lizdu

Techniniai duomenys:

Maitinimo šaltinis: 5 V (iš „Arduino“)
Ethernet valdiklis: „Wiznet W5100 “
Buferis 16K
Bendravimas su Arduino: SPI
Perdavimo greitis: 10/100 MB/S
„MicroSD“ kortelės lizdas
pastatyta -n ams 3.3v
Energijos suvartojimas ~ 10 Ma
Matmenys: 74x54x29 mm
kaiščių ilgis ~ 9,5 mm

Svarbu:

SHIELD kaiščių ilgis nėra atsitiktinis - surinkimo metu atkreipkite dėmesį, kad apatiniai LAN lizdo kaiščiai (jų litavimo vieta) nelieskite USB „Arduino UNO / Mega“ lizdo - mes rekomenduojame sutrumpinti išsikišusius kaiščius ir išskirti juos su pvz. izoliacinė juosta.

Šviesos diodų aprašymas Indikacijos:

<l>

TX: Duomenų siuntimas

RX: duomenų gavimas

Coll: susidūrimas internete

fulld: full Duplex Connection

100m: dignalizuojantis perdavimo greitis 100 Mb/s (LED išjungtas reiškia 10 Mb/s)

Nuoroda: tinklo ryšio būsena ir tinklo šviesoforo signalizacija

PWR: „Synmar“ signalizuoja modulio galią
