slėgio reguliatorius. „Scdered“ versija su 3/4

funkcija

Slėgio reduktoriai yra įrenginiai, įdiegti į vandens montavimą, leidžia sumažinti ir stabilizuoti vandens slėgį iš vandens tiekimo tinklo. Vandens tiekimo tinkle slėgis daugeliu atvejų yra per didelis ir dažnai svyruoja, o tai gali sukelti neteisingą vidinio montavimo veikimą. Vožtuvas buvo skirtas naudoti mažose vandens tiekimo įrenginiuose, tokiuose kaip individualūs butai ar karšto vandens tankinimo apsauga.

Veiksmo principas

Slėgio reduktoriaus veikimo principas grindžiamas dviem neutralizuojančiomis jėgomis:

subalansavimu:

1. Pavasario slėgis sukelia vožtuvo grybelio atidarymą

2. Membranos slėgis sukelia vožtuvo grybų uždarymą

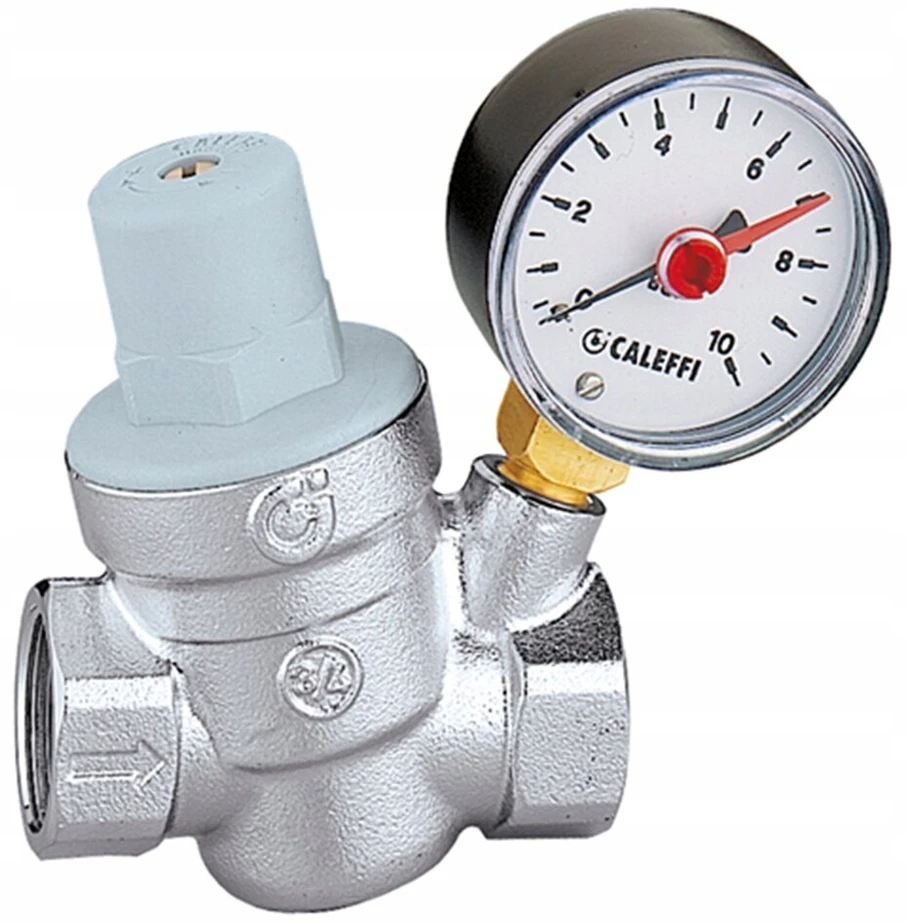

Aprašymas:

slėgio reguliatorius - įstrižai versija.
Pakaitinis ir keičiamas filtras.
pagamintas iš žalvario. Baigimas: chromas
P. Maks. Prieš vožtuvą: 16 juostų.
Slėgio nustatymo diapazonas už vožtuvo: 1-6 juosta.
Maks. Darbinė temperatūra: 40 ° C.
Su slėgio matuokliu: 0-10 juosta.

vožtuvo veikimas srauto metu

Jei atidarant įsiurbimo tašką montuojant, spyruoklinio slėgio slėgis vyrauja prieš priešingą membranos slėgio jėgą, vožtuvo grybelis juda žemyn, leidžiant vandens srautą. Kuo didesnis vandens poreikis, tuo mažesnis membranos slėgis iš apačios, o tai leidžia didesnį vandens srautą per prietaisą.

vožtuvas veikia be srauto

Jei įdiegdami įsiurbimo taškus, išėjimo slėgis padidėja ir stumia membraną aukštyn. Vožtuvo grybas yra uždarytas, neleidžiantis prietaisui tekėti per įrenginį, išlaikant slėgį lygyje pagal nustatymą. Minimalus skirtumas, skirtas membranos sukuriamoms jėgoms, susijusioms su spyruoklės sukuriama jėga, aš sukelia vožtuvo uždarymą
