SMART HOME LIGHTCORE 2GANG/52137 AJAX

„Ajax LightCore“ 2 mygtukų – dviejų mygtukų relė apšvietimui ir kitiems prietaisams valdyti, 5 mygtukų jungiklis – nuoseklusis (sietui).

Šis jungiklis naudojamas dviem apšvietimo grandinėms valdyti iš vienos vietos. Tai iš tikrųjų yra dviejų 1-ojo poslinkio jungiklių su bendra įvestimi derinys.

Relė gali veikti autonomiškai. Prijungus prie „Ajax HUB“ centrinio įrenginio, gaunama papildomų privalumų ir parinkčių.

Įrenginys montuojamas kartu su įvairių tipų ir spalvų „Ajax Button“ išmaniuoju dangteliu („Solo“, „Center“, „Side“), ir kartu jie sukuria išmanųjį sieninį jungiklį – „LightSwitch“.

„LightSwitch Jeweller“ – išmanusis sieninis jungiklis

Aprašymas

„Ajax LightSwitch Jeweller“ yra išmanusis jutiklinis sieninis jungiklis, skirtas montuoti patalpose. Jis gali pakeisti bet kokį mechaninį arba jutiklinį jungiklį – gaminių linijoje yra 1, 5 (sieto), 6 (laiptinės) ir 7 (kryžiaus) jungiklių serijos.

Įrenginius galima sujungti įrengiant kelis jungiklius greta viename rėme (nuo 2 iki 5 jungiklių).

Savybės:

• Perjungimo jungikliai 1, 5 (liustra) ir 6 (laiptinė)
• Bekontaktis valdymas dideliu jutikliniu mygtuku
• Galima įsigyti 8 spalvų
• Rėmeliai, skirti iki 5 jungiklių montavimui greta
• Nereikia neutralaus laido
• Perjungimo galia nuo 5 iki 600 W
• Nuotolinis valdymas ir konfigūravimas naudojant „Ajax“ programas
• Pridėjimas prie sistemos naudojant QR kodą

Komponentai

„LightSwitch“ galima įsigyti dviem formatais – atskiru jungikliu ir kombinuotu jungikliu.

Atskiras jungiklis susideda iš 2 pagrindinių dalių: relės ir jutiklinio mygtuko.

Kombinuotas jungiklis susideda iš 2, 3, 4 arba 5 relių, jutiklinių mygtukų ir rėmelio su atitinkamu skylių skaičiumi. Vietoj jungiklio galima naudoti ir išmanųjį „Ajax“ lizdą.

Visi komponentai perkami atskirai , todėl montuotojai gali pasiūlyti sprendimus, atitinkančius klientų reikalavimus – nereikia permokėti už papildomas dalis.

Įrenginio privalumai:

„LightSwitch“ gali pakeisti bet kokį mechaninį arba jutiklinį jungiklį: gaminių linijoje yra 1, 5 (sieto), 6 (laiptinės) ir 7 (kryžminio) perjungimo jungikliai.

„LightSwitch“ įrengiamas nekeičiant pastato elektros instaliacijos. Įrenginiui nereikia neutralaus laido – pakanka fazinio laido.

Visi komponentai perkami atskirai , todėl pasirinkimas platus.

Jungiklis veikia dviem režimais: impulsiniu arba bistabiliu. „LightSwitch“ gali valdyti apšvietimo įrenginius, kurių galia yra nuo 5 iki 600 W. Mažos galios lemputėms rinkinyje yra kondensatorius, kuris yra prijungtas lygiagrečiai prie apšvietimo įrenginio.

• Impulsinis ir bistabilus veikimo režimas
• Nereikia neutralaus laido
• Perjungimo galia nuo 5 iki 600 W
• Suderinamas su Europos standartu 55 mm

Puiki naudotojo patirtis

„LightSwitch“ turi didelį jutiklinį mygtuką, kuris įsijungia, kai delnas priartėja prie mygtuko per 15 mm. Tai puikus sprendimas viešosioms erdvėms: apšvietimą galite valdyti nešvariomis, šlapiomis rankomis ar net mūvėdami pirštines.

„LightSwitch“ turi foninį apšvietimą, todėl jungiklis matomas net tamsoje. Įrenginį galima be jokių rūpesčių pastatyti šalia lovos – švelnus foninis apšvietimas netrukdys. Jei reikia, foninį apšvietimą galima visiškai išjungti „Ajax“ programėlėje.

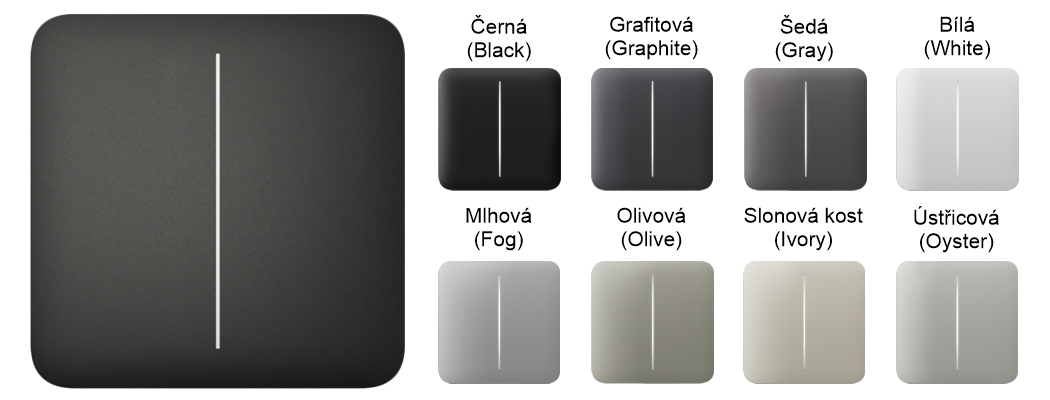

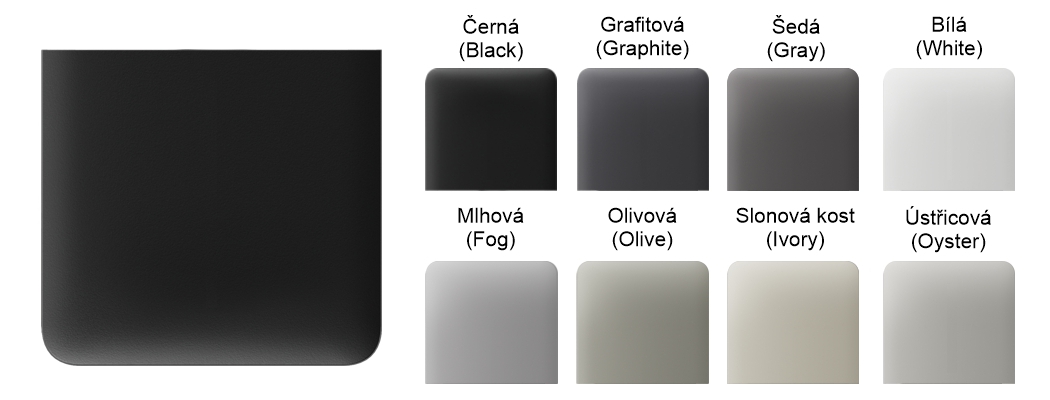

Tinka bet kokiam interjerui

Kad „LightSwitch“ tiktų namui, butui ar net pramoninei įmonei, siūlome 8 skirtingų spalvų jutiklinius mygtukus.

• Juoda
• Grafitas
• Pilka
• Rūkas
• Austrė
• Alyvuogė
• Dramblio kaulo spalvos
• Balta

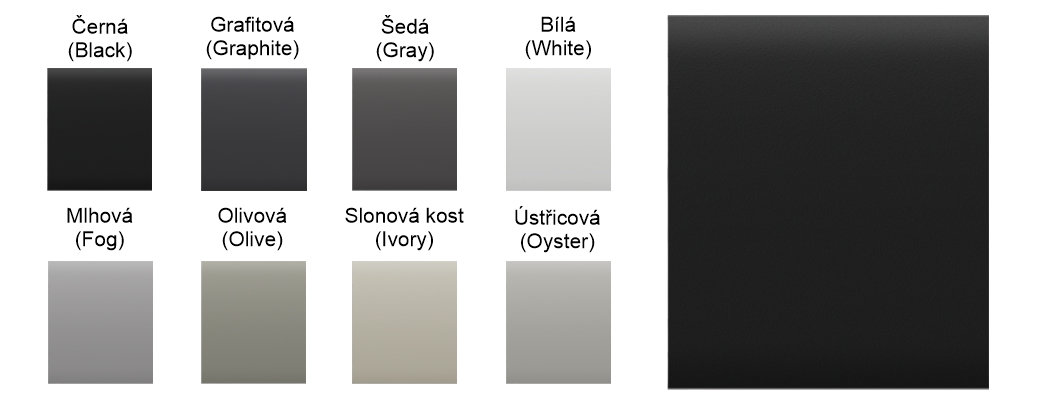

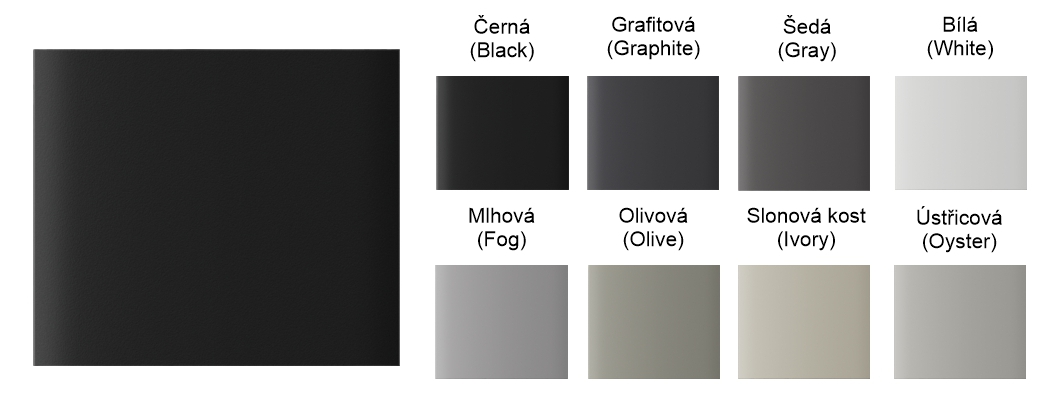

„Ajax SoloButton“ – atskiras mygtukas, skirtas „LightSwitch“, dviejų versijų

„Ajax SoloButton“ (1 grupės / 2 padėčių) – atskiras mygtukas, skirtas „LightSwitch“

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

„Ajax SoloButton“ (2 klavišų) – atskiras mygtukas, skirtas „LightSwitch“

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

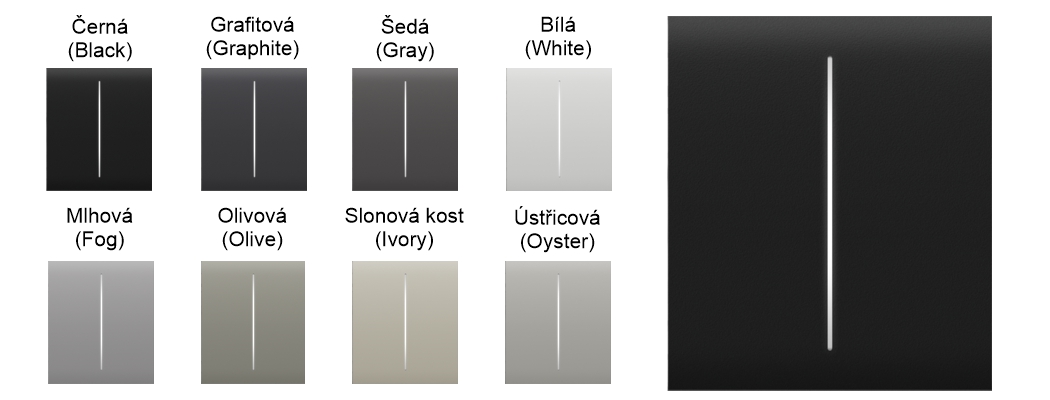

„Ajax SideButton“ (1 grupės / 2 padėčių) – šoninis mygtukas (1, 6 pavarų perjungimo jungiklis) – horizontali ir vertikali versijos

„Ajax SideButton“ – šoninis mygtukas (1, 6 perjungimo jungiklis) – horizontalus dizainas

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

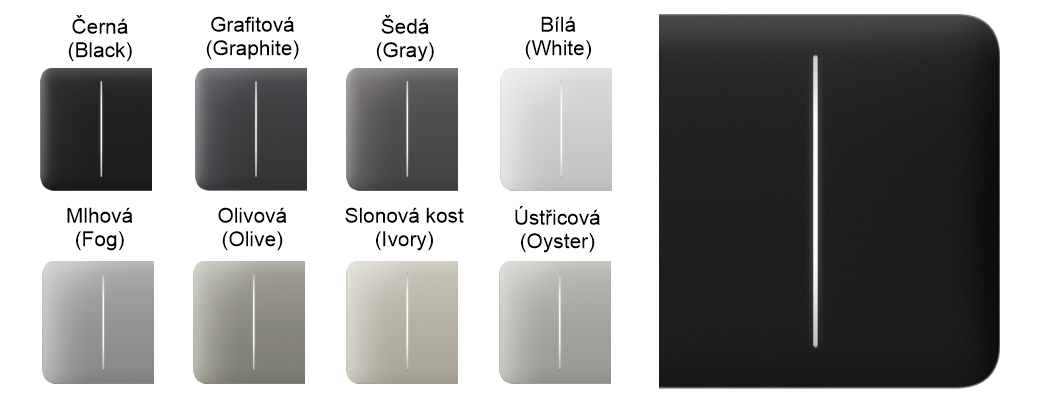

„Ajax SideButton“ – šoninis mygtukas (1, 6 perjungimo jungiklis) – vertikalus dizainas

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

„Ajax SideButton“ (2 mygtukų) – šoninis mygtukas (5 mygtukų perjungimo jungiklis) – horizontali ir vertikali versijos

„Ajax SideButton“ (2 mygtukų) – šoninis mygtukas (5 jungiklis) – horizontalus dizainas

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

„Ajax SideButton“ (2 klavišų) – šoninis mygtukas (5 jungiklis) – vertikali versija

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

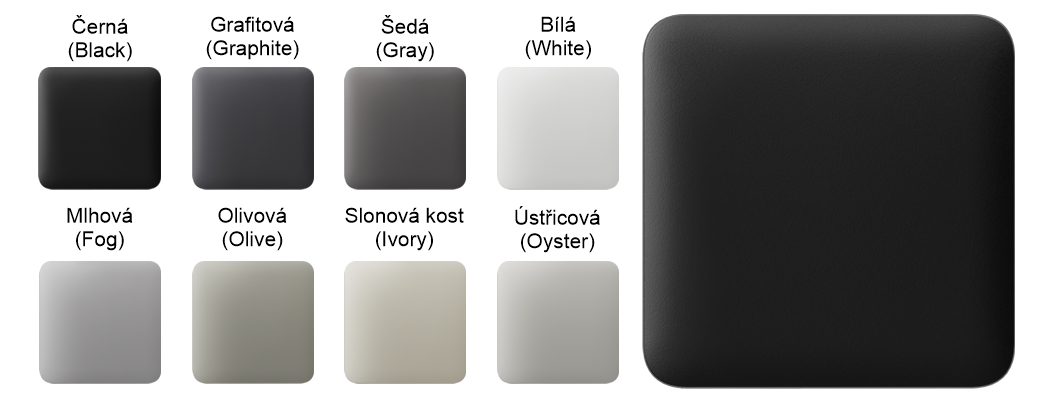

„Ajax CenterButton“ (1 grupės / 2 padėčių) – centrinis mygtukas (1, 6 pavarų perjungimo jungiklis) – horizontali ir vertikali versijos

Centrinis mygtukas (1, 6 perjungimo jungiklis) – horizontalus dizainas

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

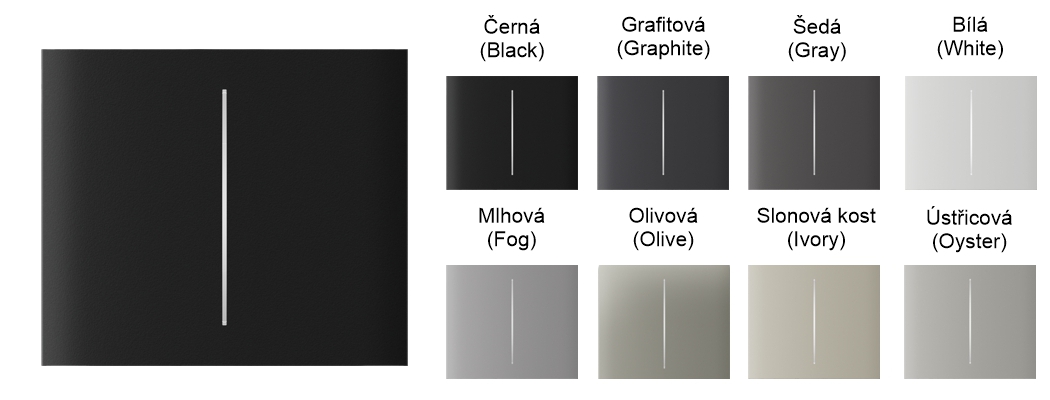

Centrinis mygtukas (1, 6 perjungimo jungiklis) – vertikali versija

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

„Ajax CenterButton“ (2 mygtukų) – centrinis mygtukas (5 mygtukų perjungimo jungiklis) – horizontali ir vertikali versijos

„Ajax Center“ mygtukas (5 perjungimo jungiklis) – horizontalus dizainas

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

„Ajax Center“ mygtukas (5 perjungimo jungiklis) – vertikali versija

Galima rinktis iš aštuonių skirtingų spalvų, pritaikytų jūsų interjerui.

„Ajax LightSwitch“ yra išmanusis įrenginys, kurį galima įjungti lietimu arba be jo.
Taikant antrąjį metodą, ranką tereikia laikyti mažiau nei 15 mm atstumu priešais įrenginį.
Subtilus foninis apšvietimas padeda įjungti tamsoje. „LightSwitch“ leidžia lengvai įjungti šviesas ir grindų lempas bei valdyti užuolaidas ar žaliuzes.

Platus pritaikymo spektras ir išplėtimo galimybės – viskas horizontaliam ir vertikaliam montavimui!

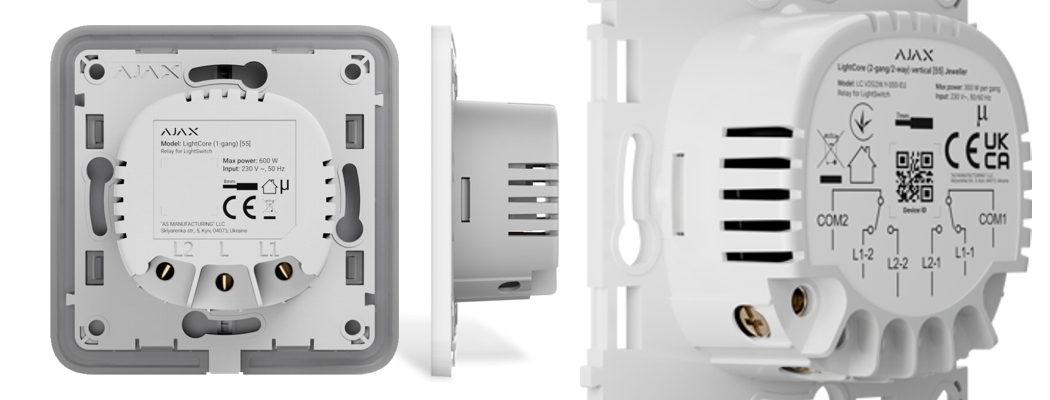

„LightSwitch“ valdymo relė („LightCore“):

„LightCore“ (1 grupės) – 1 grupės jungiklis – horizontalus montavimas / vertikalus montavimas

„LightCore“ (2 klavišų) – 5 klavišų jungiklis – liustra – horizontalus montavimas / vertikalus montavimas

„LightCore“ (2 padėčių) – 6 padėčių jungiklis – laiptų jungiklis – horizontalus montavimas / vertikalus montavimas

„LightCore“ (2 grupių / 2 padėčių) – 6+6 grupių jungiklis – dvigubas laiptų jungiklis – horizontalus montavimas / vertikalus montavimas

„LightCore Crossover“ – 7 krypčių perjungiklis – kryžminis – horizontalus montavimas / vertikalus montavimas

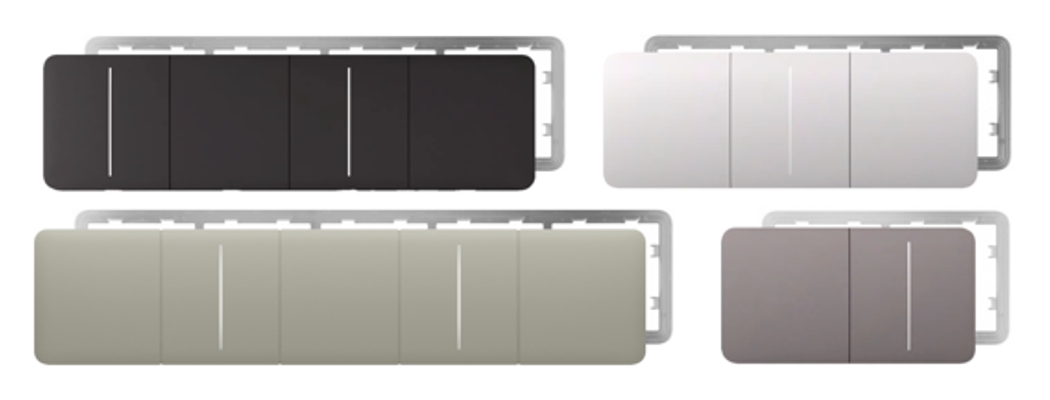

„LightSwitch“ rėmeliai:

Dvigubas rėmas - horizontalus montavimas / vertikalus montavimas

Trigubas rėmas – horizontalus montavimas / vertikalus montavimas

Keturgubas rėmas – horizontalus montavimas / vertikalus montavimas

Penkiagubas rėmas - horizontalus montavimas / vertikalus montavimas

Paprastas valdymas ir automatizavimas

„LightSwitch“ leidžia valdyti apšvietimą nuotoliniu būdu naudojant „Ajax“ programėles: tiesiai iš sofos ar net iš užsienio.

Sukūrėme scenarijus įprastiems veiksmams automatizuoti. Šviesą galima nustatyti taip, kad ji įsijungtų suveikus signalizacijai, pagal grafiką, išjungus apsaugos sistemą arba po nustatyto laiko (impulsinis režimas).

Montuotojai taip pat gali konfigūruoti automatizavimo įrenginio veiksmus paspausdami „LightSwitch“ mygtuką. Pavyzdžiui, norėdami užtamsinti kambarį, relė suaktyvina žaliuzių uždarymą.

Palaikomi automatizavimo scenarijų tipai:

• Signalizacijos atveju
• Kai pasikeičia sistemos būsena
• Pagal tvarkaraštį
• Paspaudus jutiklinį mygtuką

Ryšių technologijų juvelyras

„Jeweler“ – tai radijo protokolas, užtikrinantis greitą ir patikimą dvipusį ryšį tarp šakotuvo ir prijungtų įrenginių. Protokolas suteikia iki 1100 m belaidžio radijo ryšio diapazoną, todėl jungiklius galima įrengti ne tik butuose ir namuose, bet ir didelėse atvirose erdvėse ar sandėliuose.

„Jeweller“ perduoda visą reikiamą informaciją ir suteikia tiesioginę bet kokio skaičiaus „LightSwitch“ įrenginių sistemoje kontrolę. Naudodamiesi „Jeweller“, vartotojai visada gali valdyti apšvietimą ir matyti dabartinę jungiklių būseną „Ajax“ programose.

Greitas susiejimas ir įdiegimas

„LightSwitch“ montuotojui tereikia dviejų atsuktuvų.

Įrenginys prisijungia prie „Ajax“ apsaugos sistemos per mažiau nei minutę. Tiesiog atidarykite „Ajax“ programėlę, nuskaitykite QR kodą ir pridėkite įrenginį prie kambario bei apsaugos grupės.

„Ajax LightCore“ techninės specifikacijos

Maitinimo šaltinis:

Maitinimo įtampa: 230 V kintamoji srovė / 50 Hz
Maksimali perjungimo galia:
600 W 1, 6 ir 7 perjungimo jungikliams
300 W perjungimo jungikliams 5
Srovės apsauga: virš 2–6 A (jei apsauga suaktyvinta, „LightSwitch“ išsijungs, atjungs maitinimą ir išsiųs pranešimą „Ajax“ programoms).
Apsauga nuo temperatūros: virš 60 °C (jei apsauga suaktyvinta, „LightSwitch“ išsijungs, atjungs maitinimą ir išsiųs pranešimą „Ajax“ programoms).
Prijungimas: fazinis laidininkas (nulinis laidininkas nebūtinas)

Įrengimas

Darbinė temperatūra: nuo -10 °C iki +40 °C
Darbinė drėgmė: iki 75 %
Apsaugos laipsnis: IP20
Matmenys: 76,3 × 72,3 × 29,2 mm ((horizontalus montavimas)
Matmenys: 72,3 × 76,3 × 29,2 mm (vertikalus montavimas)
Svoris: 46 g

Pakuotės turinys:

„Ajax LightCore“ 2 grupių relė
Rankinis
