Balastinis pagrindas fotovoltiniams moduliams V-TAC ZAV30 60 kg

Balastinis pagrindas ZAV30 skirtas fotovoltiniams moduliams montuoti 12° kampu.

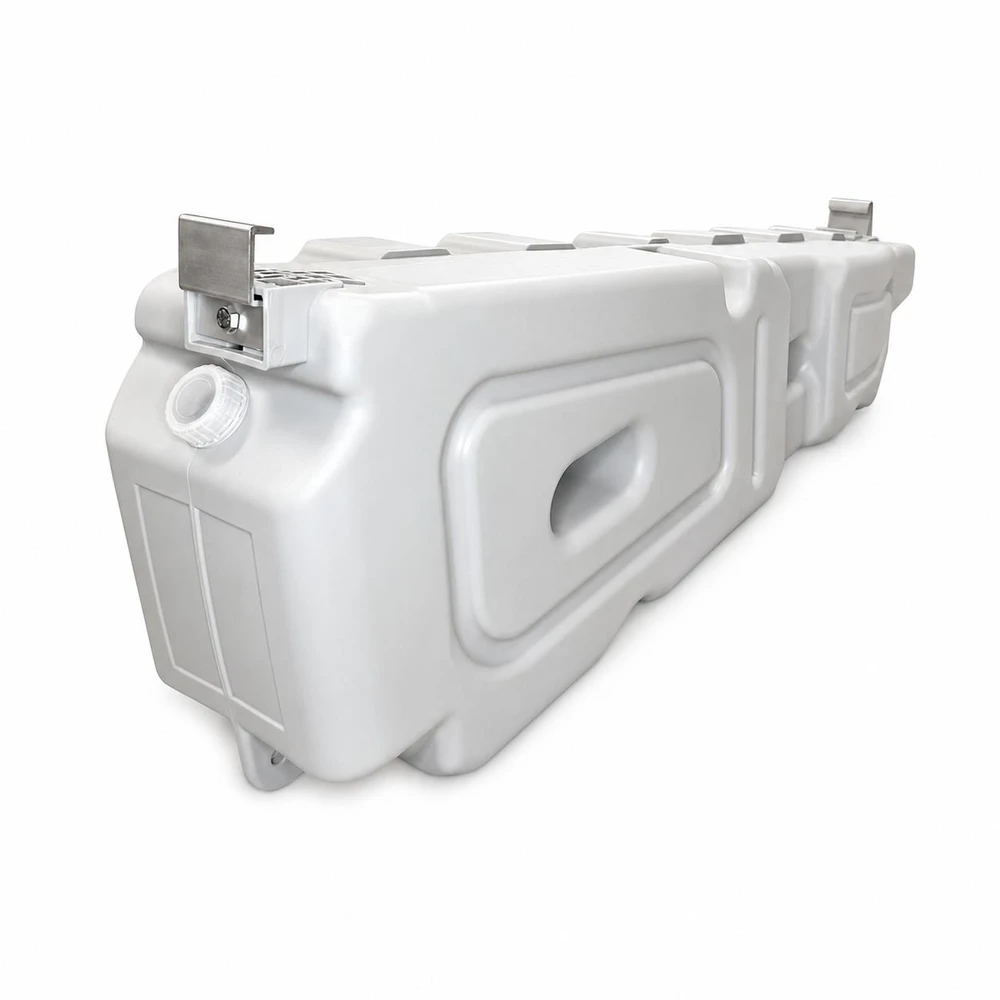

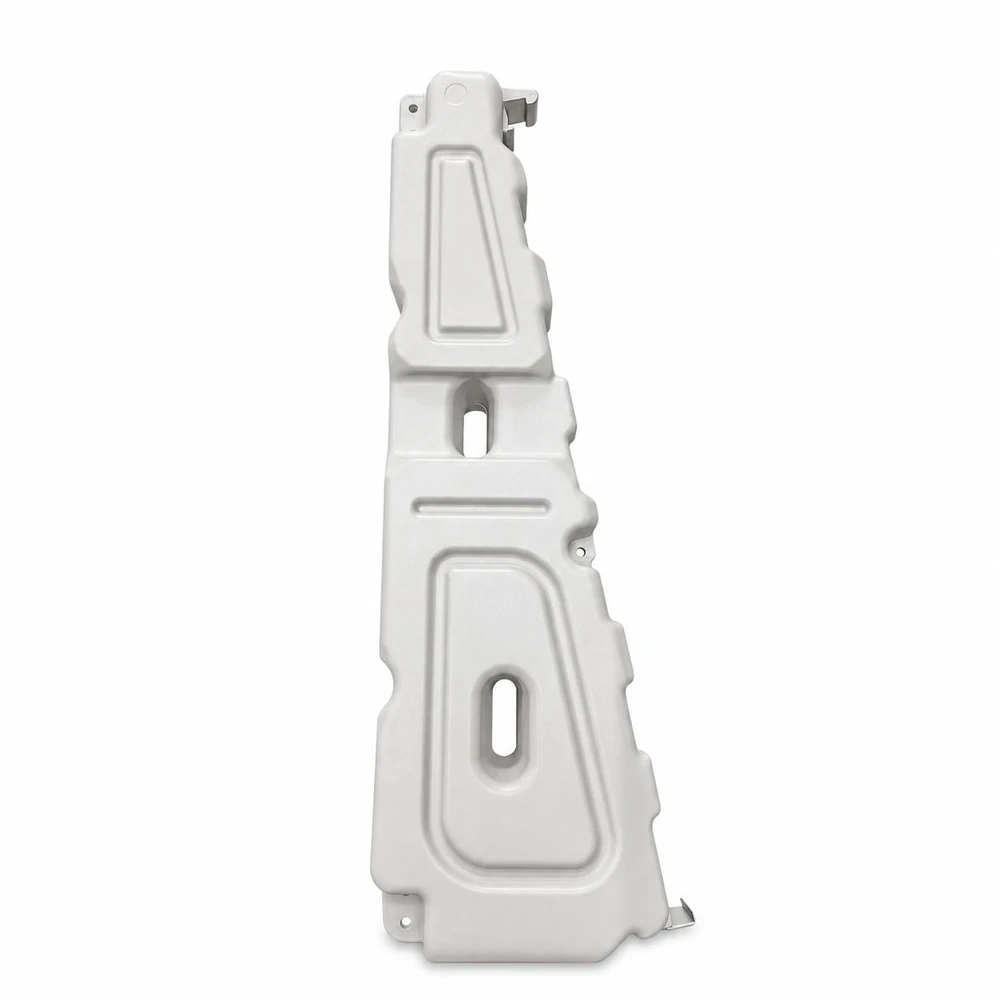

ZAV30 yra lengvas balastinis pagrindas, pagamintas iš HDPE, skirtas montuoti fotovoltinius modulius fiksuotu 12° kampu. Konstrukcija stabilizuota nuo UV spinduliuotės ir medžiagos senėjimo, todėl gali būti naudojama lauko instaliacijose plačiame temperatūrų diapazone nuo -40°C iki +85°C.

Tuščias pagrindas sveria tik 3 kg, o tai ženkliai palengvina gabenimą keliais, sandėliavimą ir gaminio nunešimą ant stogo krovininiu liftu ar nedideliu kranu. Viename padėkle telpa net 28 vienetai.

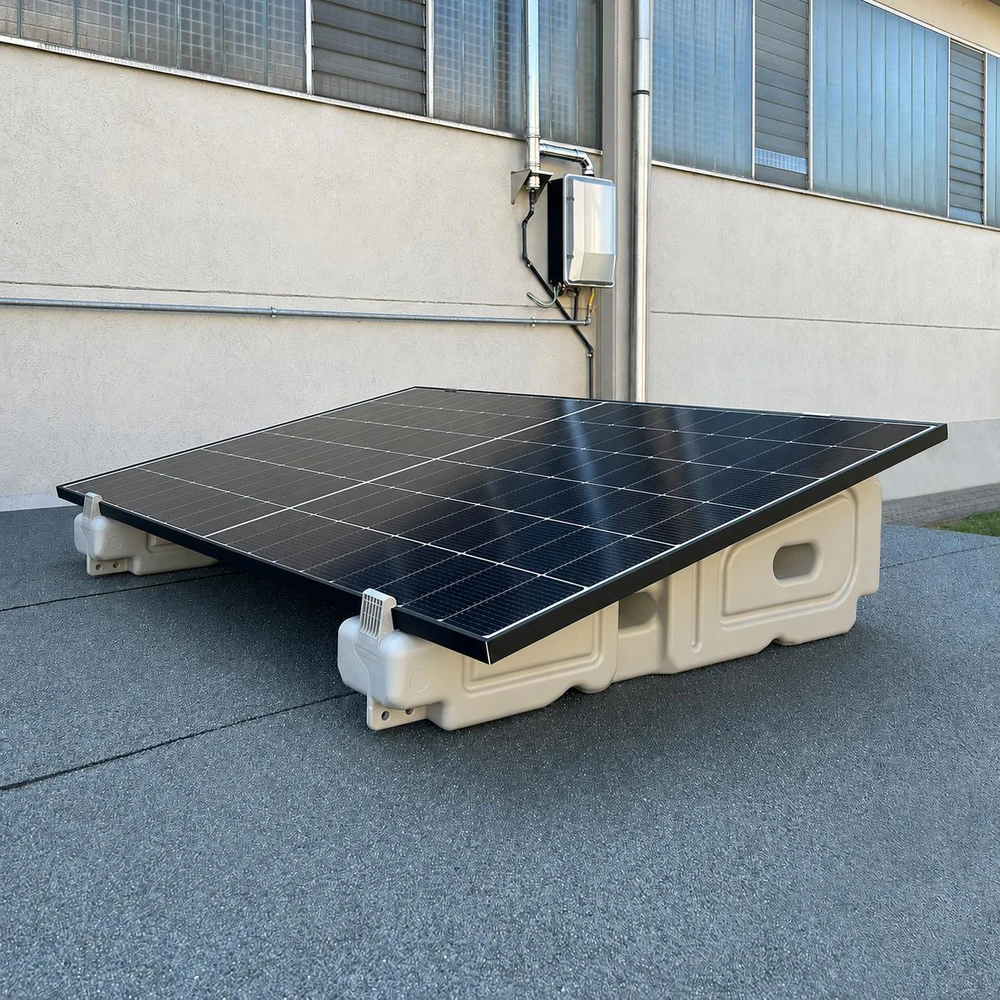

Padėjus į tikslinę vietą, pagrindą galima papildyti atitinkama balasto terpe iki maksimalaus svorio iki 60 kg. Bendras vieno pagrindo svoris pripildytas gali būti maždaug 63 kg. Vienam moduliui sumontuoti reikalingos dvi bazės.

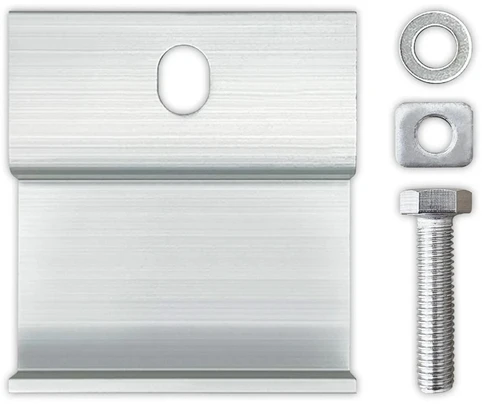

ZAV30 yra su aliuminio tvirtinimo elementais, pagamintais iš AL6063-T5 lydinio ir yra skirtas fotovoltiniams moduliams, kurių maksimalus rėmo storis yra 30 mm. Vieno pagrindo matmenys – 1150 × 383 × 220 mm.

Taikymas

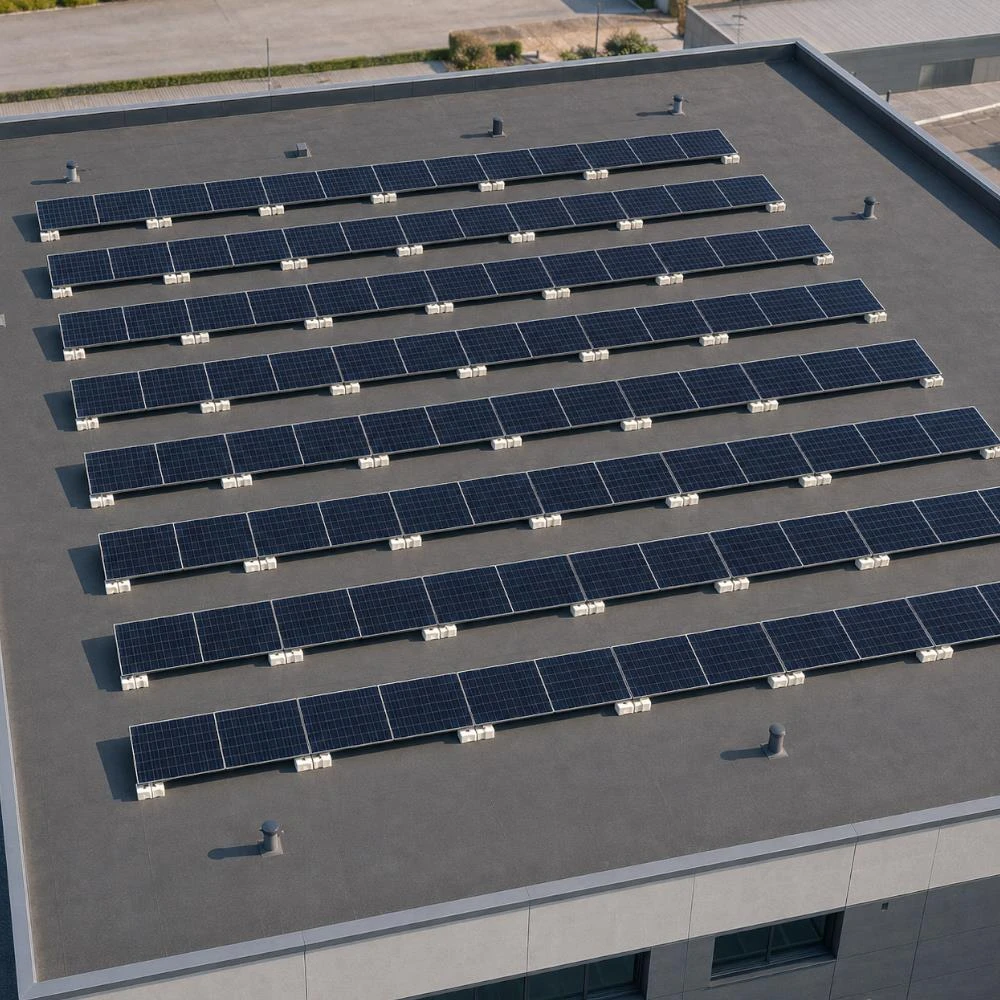

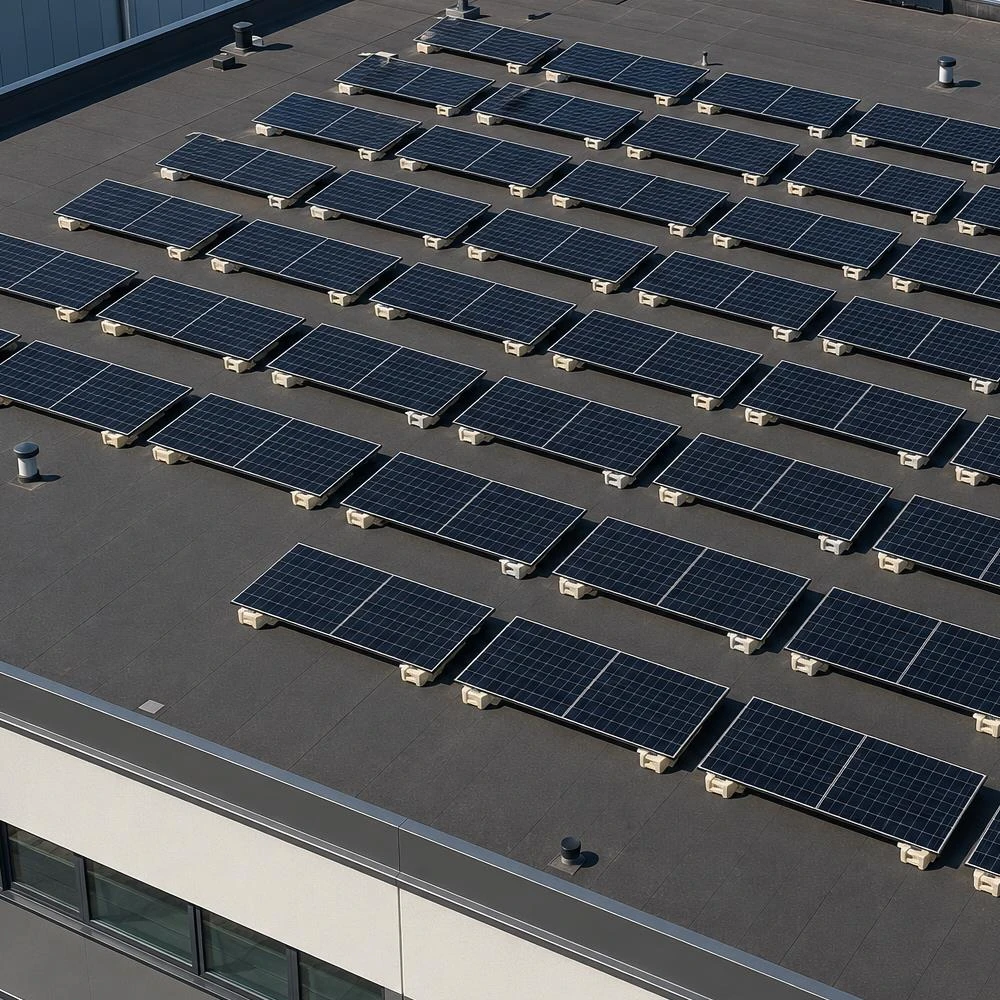

• ZAV30 balastinis pagrindas visų pirma skirtas montuoti fotovoltines plokštes ant:
• plokščių stogų,
• betoninių stogų,
• paklotų,
• pramoninių, sandėliavimo ir komercinių objektų,
• laikinių arba apverčiamų įrenginių.
• Sistema ypač praverčia tose vietose, kur svarbu sumažinti ant stogo transportuojamą svorį ir sutrumpinti montavimo laiką. Pastačius lengvuosius pagrindus montavimo vietoje, jie papildomi balasto terpe, kurios dėka konstrukcijos svoris sukuriamas tik galutinėje vietoje.
• Sistemos naudojimas gali sumažinti poreikį transportuoti sunkius betono blokus ir daryti skyles stogo paviršiuje. Tačiau galutinį surinkimo būdą, reikiamą balasto masę ir pagrindų išdėstymą turi pasirinkti individualiai projektuotojas arba atitinkamus leidimus turintis asmuo, atsižvelgdamas į stogo konstrukciją, vėjo zoną, pastato aukštį ir vietos įrengimo sąlygas.
• Rekomendacija: Visų pirma išskirčiau 3 kg svorį, 28 vnt. ant padėklo, temperatūrų diapazoną svetainėje ir transportavimo paprastumą. Universalaus montavimo be gręžimo nepažadėčiau, nes galutinis montavimo būdas turi priklausyti nuo konstrukcijos.

Gaminio ypatybės

• Simbolis: SKU ZAV30
• EAN brūkšninis kodas: 3800170243088
• Korpusas: Pilkas
• Tipas: Fotoelektra
• Darbo sąlygos: -40° +85°
• Dydis: 1150x383x220 mm
• Gaminio svoris: 3 kg
• Tūris: 0,097 m³
• Ilgis (pakuotė): 1150 mm
• Plotis (pakuotė): 383 mm
• Aukštis (pakuotė): 220 mm
• Padėklo kiekis: 28 vnt.
• Sertifikatai: CE, TUV
• ETIM: EC001752
