Noyafa Kabelių paieškos ir tikrinimo rinkinys

Kabelių ieškiklis ir testeris su garsine indikacija


Ypatybės:
Profesionalus kabelių paieškos ir diagnostikos rinkinys, skirtas kabelių trasų nustatymui, konkretaus laido identifikavimui pynėje, grandinės vientisumo tikrinimui bei telefono linijų diagnostikai.

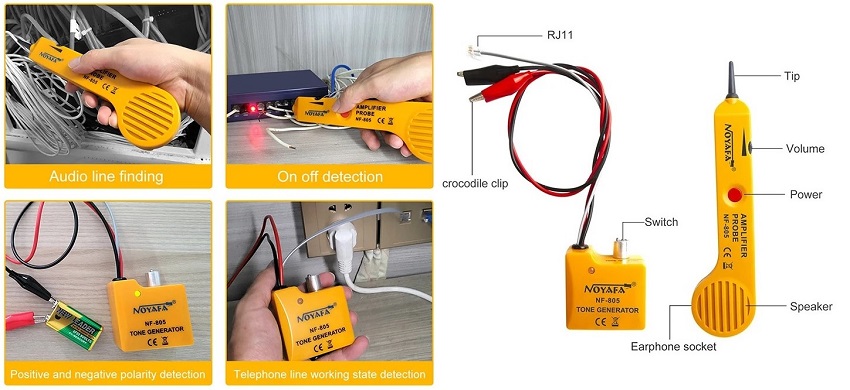

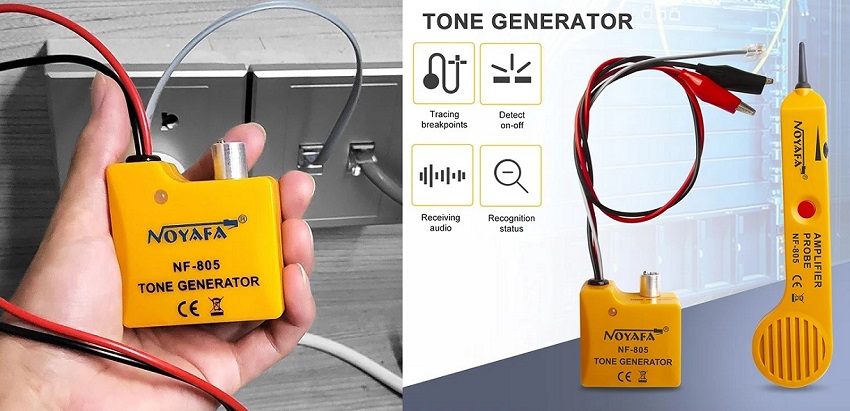

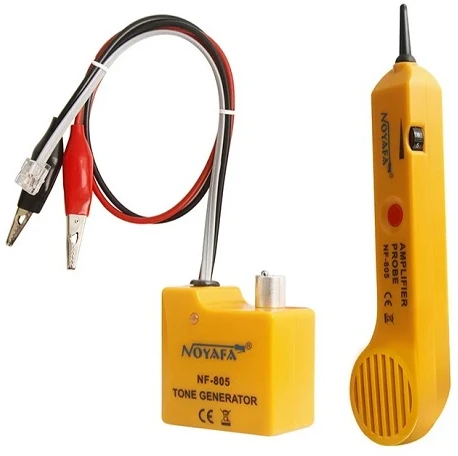

Rinkinį sudaro siųstuvas ir imtuvas. Siųstuvas perduoda toninį signalą į pasirinktą laidą, o imtuvas leidžia aptikti šį signalą ir surasti reikiamą kabelį arba nustatyti jo trasą.
Įrenginys gali būti naudojamas kabeliams tikrinti iki 1.5 km atstumu.
Dviejų tonų signalas padeda lengviau atskirti ieškomą kabelį nuo kitų šalia esančių kabelių.
Imtuvas leidžia aptikti kabeliu perduodamą signalą tiesiogiai neprisijungiant prie laidininko.

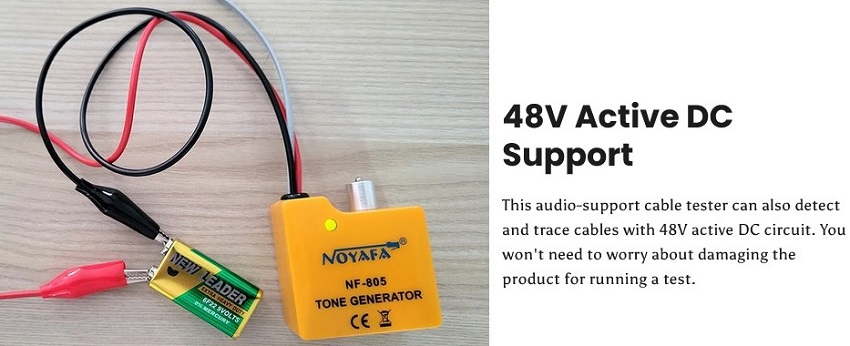

Gali būti naudojamas aktyvių telekomunikacijų linijų iki 48V DC patikrai.
Integruota ausinių jungtis palengvina darbą triukšmingoje aplinkoje.
Baterijos įkrovos indikatorius įspėja apie senkančią bateriją.
Įrenginį galima naudoti su telefoniniais kabeliais, vytos poros ir tinklo kabeliais, Cat3 bei kitų kategorijų duomenų perdavimo kabeliais, koaksialiniais kabeliais, garso ir vaizdo signalų kabeliais, taip pat su viengysliais ir daugiagysliais laidais.
Įrenginys taip pat tinkamas neįjungtų AC elektros instaliacijos laidų paieškai ir tikrinimui.


Funkcijos:
Leidžia surasti konkretaus kabelio trasą ir identifikuoti reikiamą laidą tarp daugelio kitų kabelių. Signalo siųstuvas perduoda toninį signalą pasirinktu laidu, o imtuvu šis signalas aptinkamas kabelio trasoje arba kabelių ryšulyje.
CONT režimas skirtas laidų ir grandinių vientisumui tikrinti. Naudojant šią funkciją galima nustatyti nutrūkusį laidą, trumpąjį jungimą arba neteisingą sujungimą.
TONE režimas naudojamas toniniam signalui perduoti į kabelį ir jo paieškai. Imtuvas aptinka šį signalą bekontakčiu būdu, todėl ieškomą kabelį galima surasti jo fiziškai neatjungiant.
Įrenginys taip pat gali būti naudojamas analoginių telefoninių linijų diagnostikai. Juo galima nustatyti, ar telefono linija yra laisva, užimta arba ar į ją skambinama, taip pat patikrinti linijos poliariškumą ir nustatyti teigiamą bei neigiamą laidininką.
Pastaba: baterijos įsigyjamos atskirai.


Techniniai duomenys:
Suderinami kabeliai: Neįtampingi kintamosios srovės (AC) laidai, telefoniniai ir vytos poros kabeliai (TP), visų kategorijų duomenų perdavimo ir balso ryšio kabeliai bei kiti standartiniai laidai.
Toninio signalo dažnis: 0.6-2 kHz.
Testavimo atstumas: maks. 1.5 km
Siųstuvo darbinė srovė: maks. 20 mA.
Imtuvo darbinė srovė: maks. 70 mA.
Toninis signalas: 1 / 2 tonų.
Režimai: TONE / OFF / CONT (valdomi mechaniniu jungikliu).
Siųstuvo jungtis: RJ11 (6P2C), „krokodilo“ tipo gnybtai.
Imtuvo jungtis: ausinių jungtis.
Vientisumo riba: iki 10 Ohm.
Maks. signalo įtampa: 8 Vp-p.
Įtampos apsauga: 48V DC.
Maitinimas: Krona baterija 9V DC (1vnt. siųstuvui + 1 vnt. imtuvui, baterijos nepridedamos).
Siųstuvo matmenys 57x56x32 mm.
Siųstuvo svoris: 97 g.
Imtuvo matmenys: 235x55x25 mm.
Imtuvo svoris: 116 g.


Garantija: 24 mėn.
