Toya Sa Poland VOREL ŠABLONAS SKYLIŲ ŽYMĖJIMUI

Skylių žymėjimo šablonas | su mm ir colių skalėmis (18180)

Skylių žymėjimo šablonas skirtas tiksliam gręžimo taškų pažymėjimui, ypač kai reikia greitai ir pakartojamai perkelti tas pačias skyles be naujo matavimo. Įrankis patogus baldų, lentų, plokščių ir kitų konstrukcijų žymėjimui dirbtuvėse ir statybos objektuose.

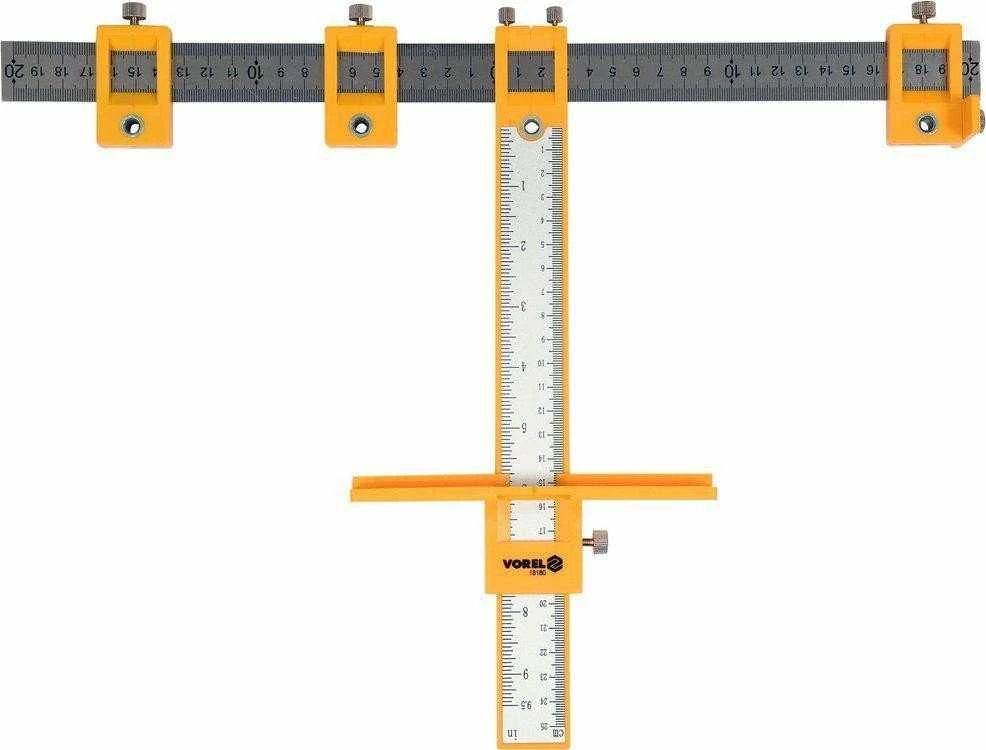

Konstrukcija ir medžiagos

• Horizontalus strypas: pagamintas iš plieninės skardos, su nuolatine milimetrine ir colių skale.


• Horizontalios juostos ilgis: 200 + 200 mm – leidžia žymėti skyles didesniu atstumu nuo briaunos.

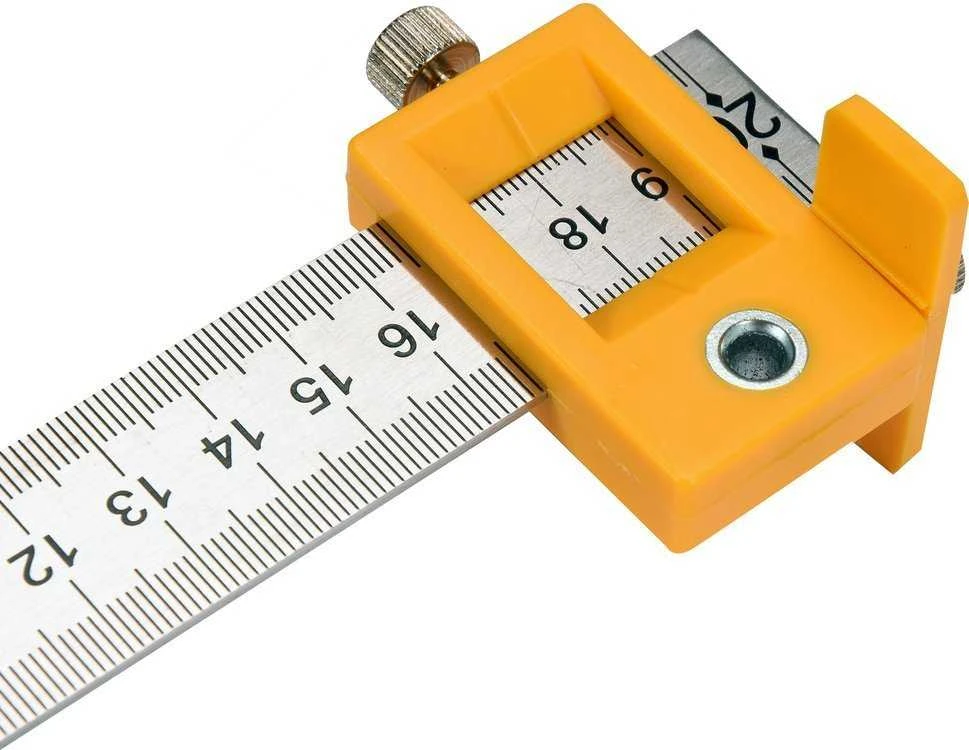

• Žymekliai: ant juostos sumontuoti trys judantys, užfiksuojami žymekliai, skirti tiksliai nustatyti ir pakartoti gręžimo taškus.


• Vertikalus strypas: 250 mm ilgio juosta, pagaminta iš ABS plastiko.


• Lygiagretus atmušėjas: taip pat iš ABS plastiko, padeda priglausti šabloną prie ruošinio krašto ir išlaikyti lygiagretumą.


• Metalinė įvorė skalėms: vertikali juosta turi metalinę įvorę su milimetrine ir colių skale, kad būtų patogu nustatyti aukštį.

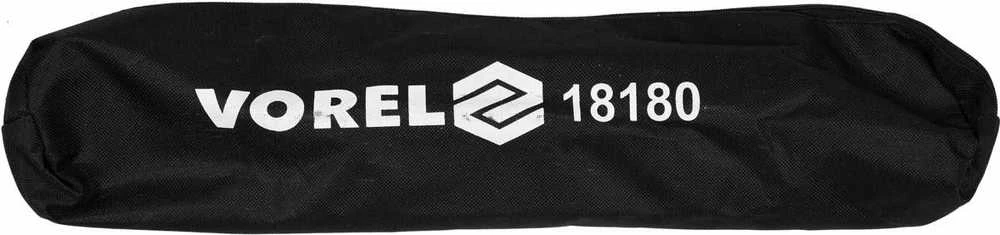

• Apsauginis dėklas: įrenginys supakuotas į apsauginį tekstilinį dėklą patogiam laikymui ir transportavimui.

Paskirtis ir panaudojimas

Paskirtis / application: įrenginys sukurtas tiksliam gręžimo taškų žymėjimui, leidžia greitai perkelti taškus nereikalaujant pakartotinio išmatavimo. Tai ypač naudinga:

• žymint skyles baldų jungtims ir furnitūrai,


• žymint tvirtinimo taškus lentose ir plokštėse,


• pakartojamam skylių išdėstymui serijiniuose gaminiuose,


• kai reikia tiksliai perkelti esamą skylių išsidėstymą į kitą detalę.

Naudojimo principas

Naudotojas nustato reikalingas reikšmes pagal milimetrinę arba colių skalę, perstato ir užfiksuoja tris judančius žymeklius norimuose taškuose. Tada šablonas prispaudžiamas prie ruošinio, remiantis lygiagrečiu atmušėju, ir gręžimo taškai greitai ir tiksliai perkeliasi be papildomo matavimo. Taip sumažinama klaidų rizika ir sutrumpinamas žymėjimo laikas.

Identifikacija

Gamintojas: Vorel (numanoma pagal seriją) | Kodas: 18180.
