Gamyklinė nauja žalios LED signalizacijos indikatorius AD16-22FVA NEPOWER su 60 V kintamo įtampos matuokliu - 500 V kintamajame ir kintama srovė 0 - 100a

simbolis: & nbsp; 40927

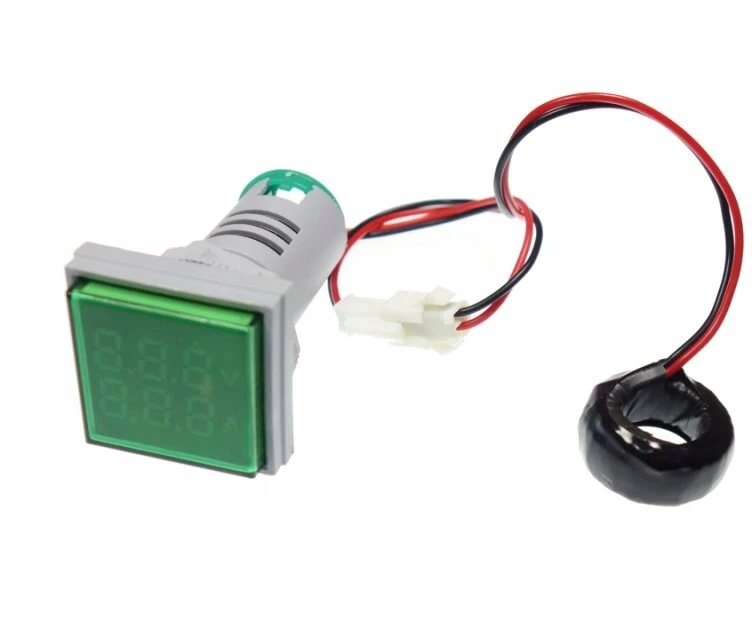

LED šviesa 22 mm kvadratinis voltmetras iki 500 V su maitinimo matuokliu iki 100a

Aptarnavimas, prisukamas į standartinę 22 mm skylę, kintamos srovės ampermetro / voltmetro pavidalu, pastatytu į priekinę valdymo dalį. Apšvietimo spalva pasirinkta pagal valdymo spalvą. Maitinimo šaltinis su kintama įtampa nuo 60 V iki 500 V maks., Prijungtas laidų, tiesiai po susuktais susuktais susuktais spaustukais apatinėje valdymo dalyje.

Srovės sunaudojimas yra bevardis ir matavimo metu nenutraukia elektros grandinės. Tik viena vena, pvz. L fazė, matuojant matavimo ritę, taip, kad matuoklis rodo srovės, tekančios per šią veną, vertę. 2 venos (fazės ir neutralios) negali būti atliekamos per ritę, nes srovė bus 0A. Skaitiklis skirtas didelėms srovėms išmatuoti iki 100a.

Valdymas taip pat gali būti naudojamas norint išmatuoti srovę esant žemai įtampai transformatoriaus lygintuve, norint įkrauti baterijas. Ryšys turėtų būti toks:

Prijunkite X1-X2 valdiklį prie 230 V kintamos srovės tinklo įtampos pradinėje transformatoriaus pusėje. Per ritės angą atlikite 1 laido veną nuo transformatoriaus į lygintuvo tiltą, antrasis turi išvengti ritės.

Specifikacija:

Forma: kvadratas
Valdymo tipas: vienas -COLOR
Montavimo skylė: apytiksliai. 22 mm
Montavimo gylis: 44 mm
Bendras ūgis: 55,5 mm
Skylės skersmuo ritinyje: 14 mm
Foninis apšvietimas: LED ekranas
Foninio šviesos spalva: žalia
Galios diapazonas: 60V-500V AC
Išmatuotas srovės diapazonas: 0-100A AC
Tyrinėti: varžtai
Matavimo išėjimai: kabelis su jungtimi + matavimo ritė
korpuso spalva: pilka
Nuotėkio klasė: IP40
Normos: IEC947-5-1, EN60947-5-1
Aplinkos temperatūra: -25 ° C ~ +65 ° C

Kaina yra 1 prekė
