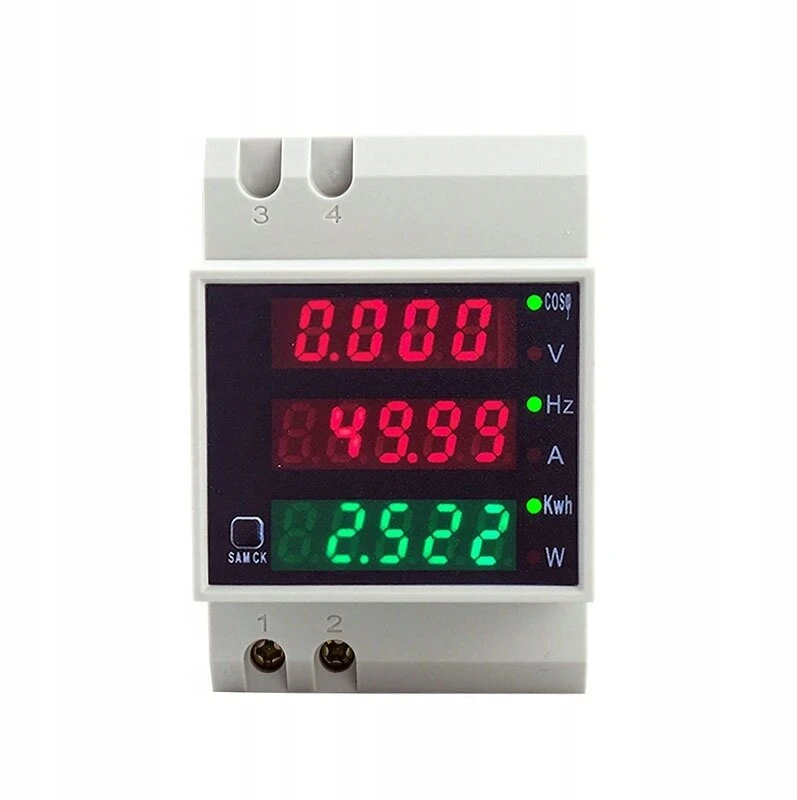

Daugiafunkcinis matuoklis D52-2058 Ac 200-450v ant Din bėgelio, 6 skirtingi matavimai

Daugiafunkcinis matuoklis D52-2058 AC 200V-450V 100A, skirtas DIN geležinkeliui

Daugiafunkcinis D52-2058 matuoklis leidžia išmatuoti 6 skirtingus kintamos srovės elektrinius parametrus; Įtampos, elektros energija, energija, energijos suvartojimas, dažnis ir COSφ galios koeficientas. Skaitiklio korpusas skirtas montuoti ant DIN TS35 mm bėgio. Matavimo rezultatai pateikiami LED ekrane. Dabartinis matavimas atliekamas naudojant pastatytą matavimo ritę, o ne kaip standartiniuose tirpaluose, remiantis matavimu ant dailylentės. Naudojant ritę nereikia, kad būtini serijai prisijungti prie grandinės kilpos. Pakanka vilkti vieną laidą su tekančia srove per vidinę ritės dalį.

gali būti naudojamas skirstomuosiuose įrenginiuose, elektrinėse spintelėse ir su kintamosios srovės įtampos įrenginiais. Kiekvienas iš matavimų rodomas skirtingos spalvos, todėl ekranas yra labai įskaitomas ir skaidrus. Paprastas operacija su vienu mygtuku, leidžiantis iš naujo nustatyti anksčiau išmatuotus parametrus. Blokuokite gnybtų jungtį, skirtą matavimo kabeliams prisukti.

AC tinklo įtampos elektrinių parametrų vienfazis matuoklis, DIN geležinkelio matuoklis, D52-2058

Techniniai duomenys:

• Daugiafunkcinis elektros parametrų skaitmeninis matuoklis D52-2058 Versija: AC 200-450V 100A
• 6in1 metras:

  | Voltmetro ammetro Watomierz elektros sunaudojimo matuoklis COSφ koeficientas Metro kintamosios srovės tinklo dažnio matuoklis |

• Elektrinių parametrų matavimas:

  Watomierz AC - Šiuo metu vartojamos aktyviosios galios matavimas: nuo 0 iki 45000W = nuo 0 iki 45kW

  AC elektros sunaudojimo matuoklis: nuo 0 iki 99 999kWh

  AC Voltmeter - įtampos matavimas: nuo 200,0 V iki 450,0VAC

  Ampamier AC ir Nbsp; Dabartinis matavimas: nuo 0 iki 100a

  Dažnio matuoklis - dažnio matavimas: nuo 45Hz iki 65Hz

  PF COSφ galios faktoriaus matavimas: 0,00–1,00

• Matavimo skiriamoji geba:

  Watomierz AC:

  0,1W pogrupiui nuo 0 iki 9999,9W

  1W virš 9999,9W

  AC elektros sunaudojimo matuoklis: 0,01 kWh, skirtas sub -range iki 999,99kWh

  AC Voltmeter: 0,1v

  AC Ampamier: 0,01a

  Dažnio matuoklis; 1Hz

  pf cosφ galios faktoriaus matavimas: 0,01

• Sukurtas -vidinė srovės transformatorius:

  srovės matavimas be zuikio

  Nereikia prisijungti prie serijos dabartinėje kilpoje

  Nereikia pjaustyti dabartinio kabelio

• Matavimo tikslumas: 1% +/- 2 skaitmenys
• Atnaujinimas - matavimų skaičius: 2 kartus per sekundę
• Prisimenant matavimus po galios išnykimo
• Skaitytas spalvų LED ekranas

  LED ekranas 0,31 ''

• Modulinis korpusas, skirtas pastatyti ant DIN TS35 Rail
• Matmenys: 80 x 54 x 64 mm

  Dabartinės skylės skersmuo korpuso viduje: FI 11 mm

• Programos:

  Elektriniuose skirstomuosiuose įrenginiuose, elektrinėse dėžutėse

  Stebėti elektros tinklo parametrus

  Saulė, keitiklio išėjimas

  DIN geležinkelio kintamosios srovės matuoklis

Rinkinyje yra:

• Metras D52-2058 AC 200-450V 100A versija su įmontuota vidine srovės transformatoriumi
• Originalus kartonas

Ryšio metodas:

1. Prijunkite matavimo įtampos kabelius prie spaustukų (1) ir (2). Matavimo įtampa taip pat yra maitinimo įtampa.

2. Dabartinio kabelio jungtis:

- Versija su įmontuota CT (dabartiniu transformatoriumi) Dabartiniu transformatoriumi: Perkelkite dabartinį kabelį per skylę skersai korpuso viduje

3. Prijungus AC tinklo įtampą, bus rodomi matavimo parametrai.

4. Pradėjus maitinimo šaltinį, skaitiklių skaičiavimas (prideda) sunaudotą elektrą (kWh). Po galios išnykimo atsimenamas rezultatas ir rodoma ankstesnė sunaudotos energijos vertė. Tada prie šios vertės pridedama daugiau verčių. Paspaudę mygtuką „Samck“ 5 sekundes, iš naujo nustatykite indikacijas ir atskaitykite iš nulio vertės.

Pastaba: matuoklis pritaikytas matavimui & nbsp; Kintamos srovės elektrinė įtampa dažnių diapazone nuo 45Hz iki 65Hz. Pagal numatytuosius nustatymus kintamos srovės elektros lizdas yra 50 Hz.
